长距直线链条输送机架体结构

　　这套长条形链条输送机架体，在车间布局里常承担沿固定直线方向连续转运工件的任务，常见于机加工工序间流转、装配线侧边供料、包装段前段物料接驳，也可以嵌入自动化产线作为工件平移的基础载体。架体整体采用狭长槽型布局，长度方向远大于宽度与高度，适合沿车间通道、设备间隙做长距离布置，不需要额外占用过多横向场地。

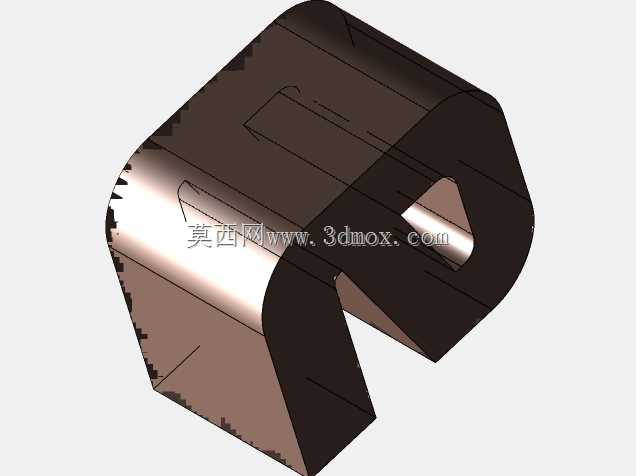

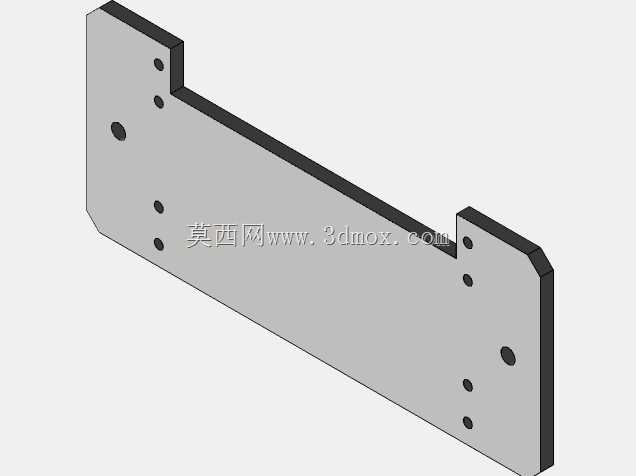

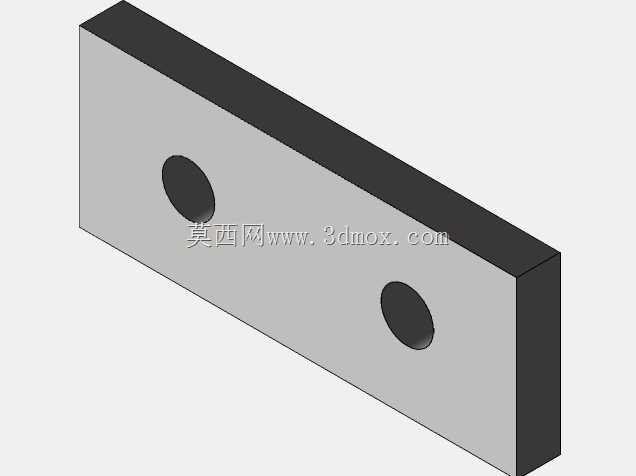

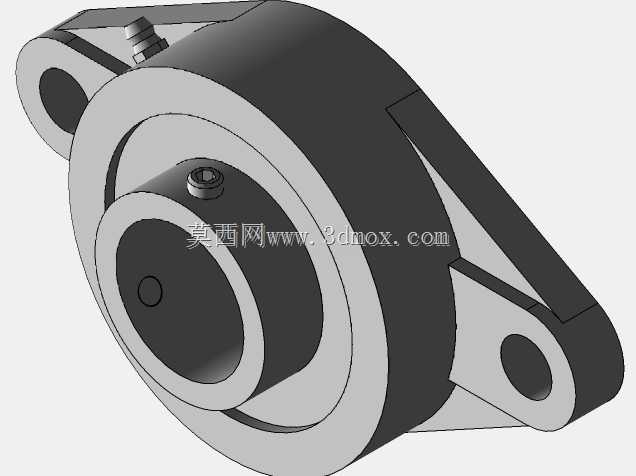

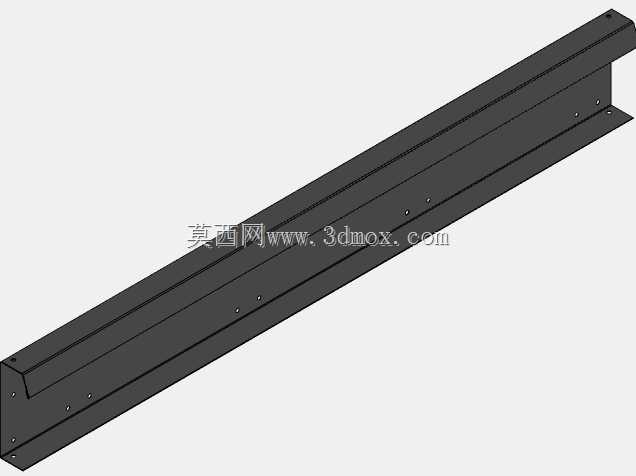

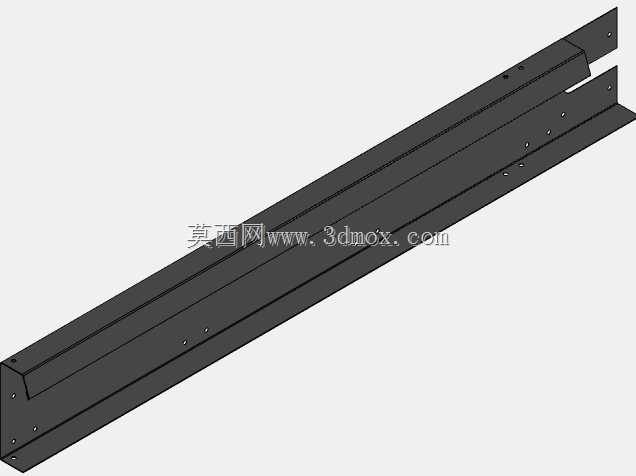

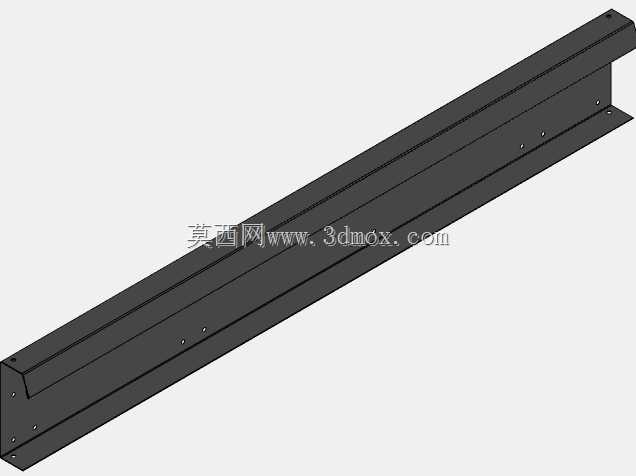

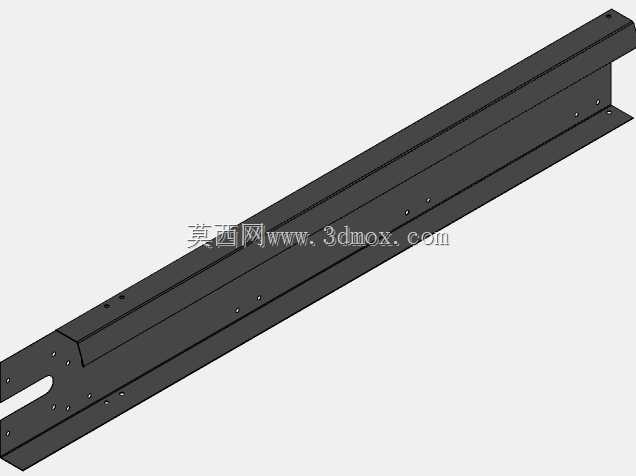

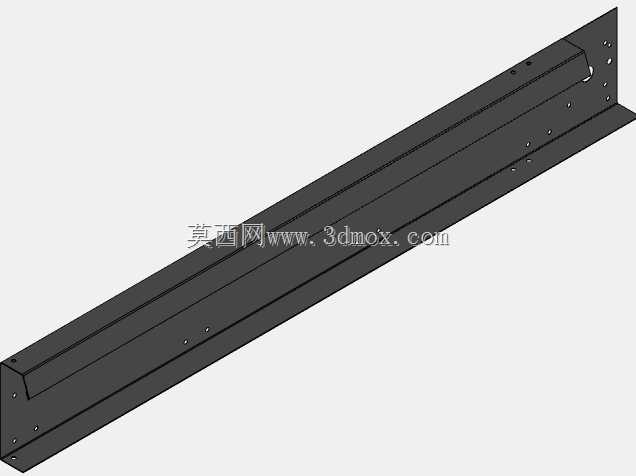

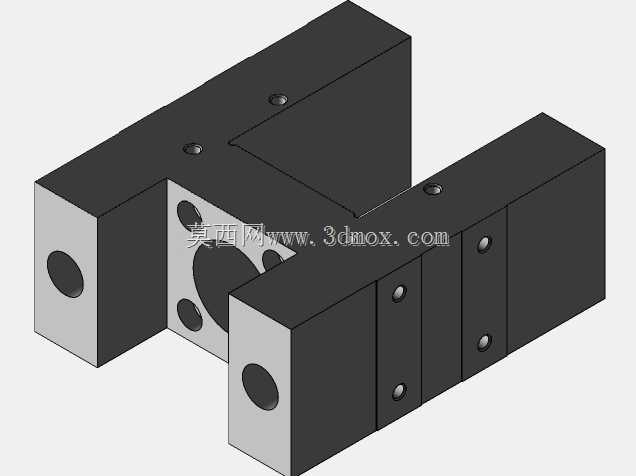

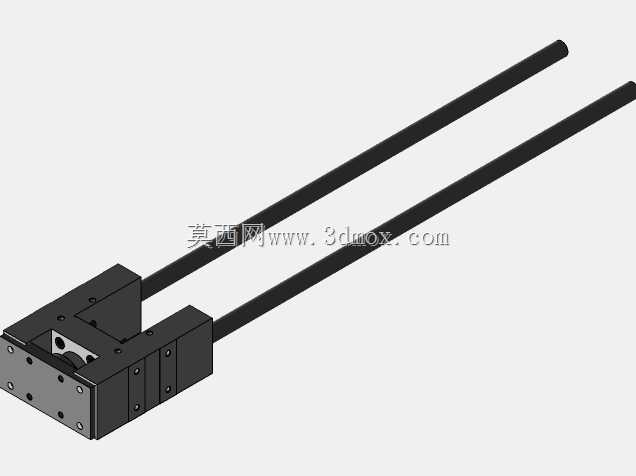

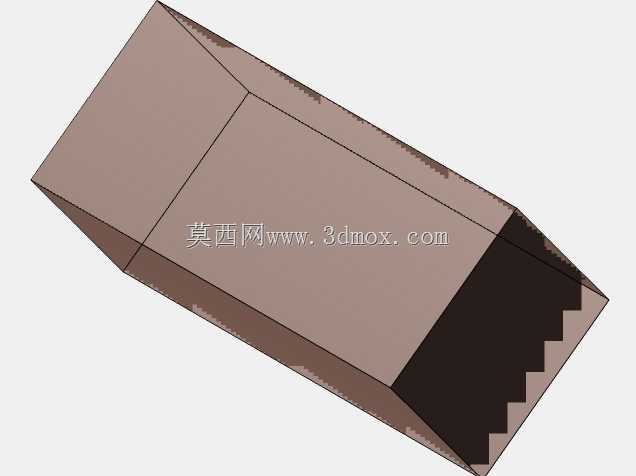

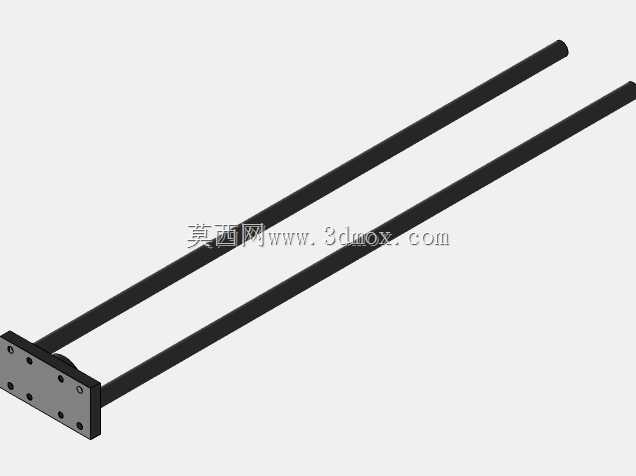

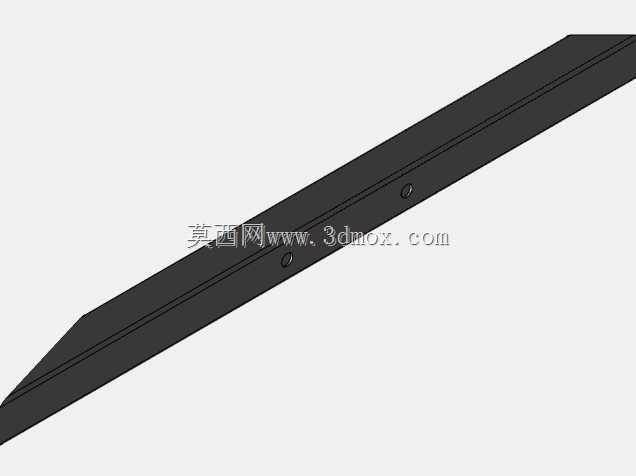

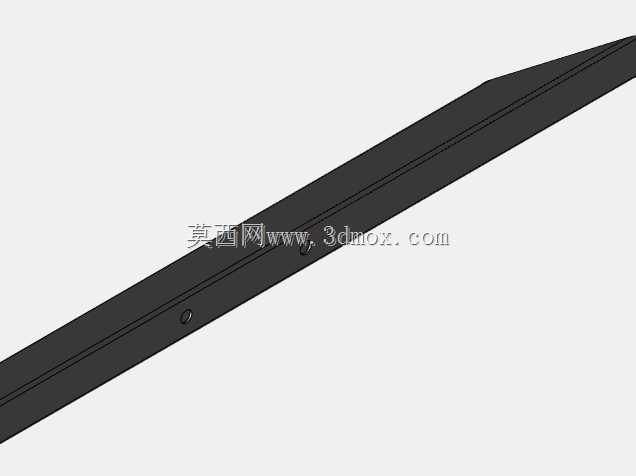

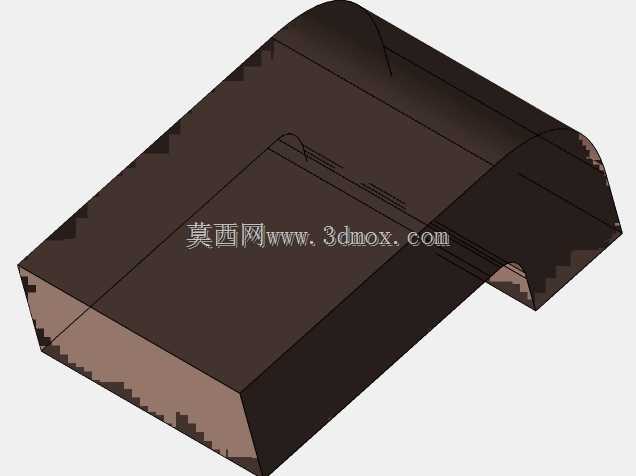

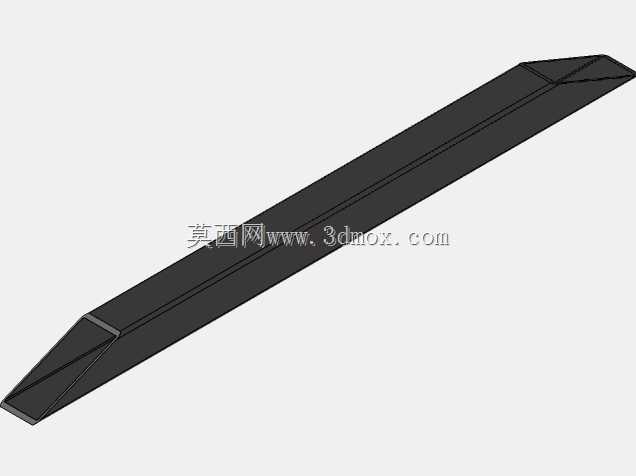

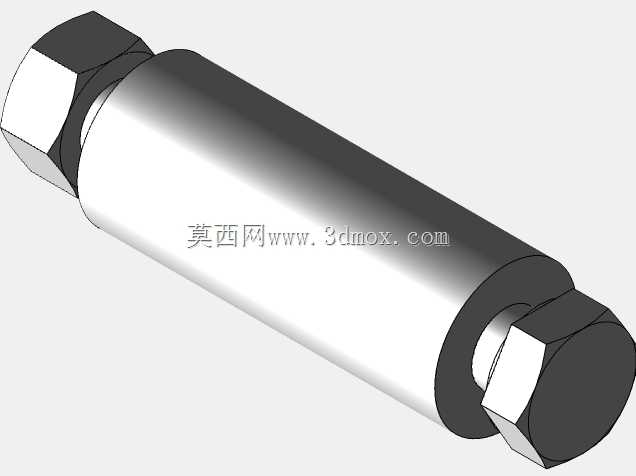

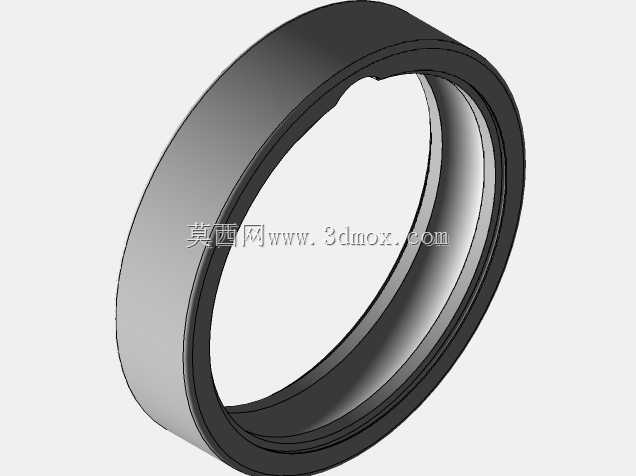

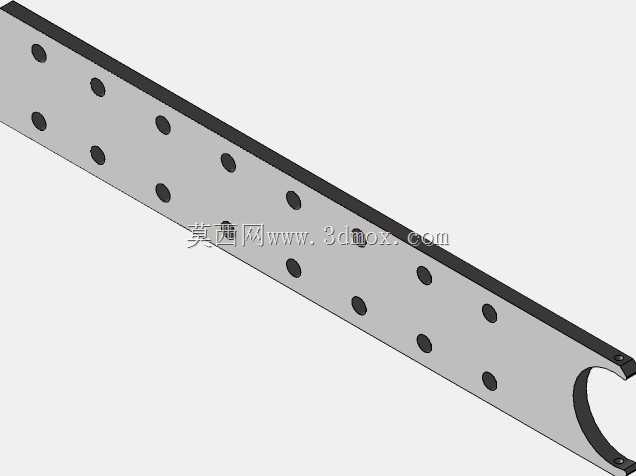

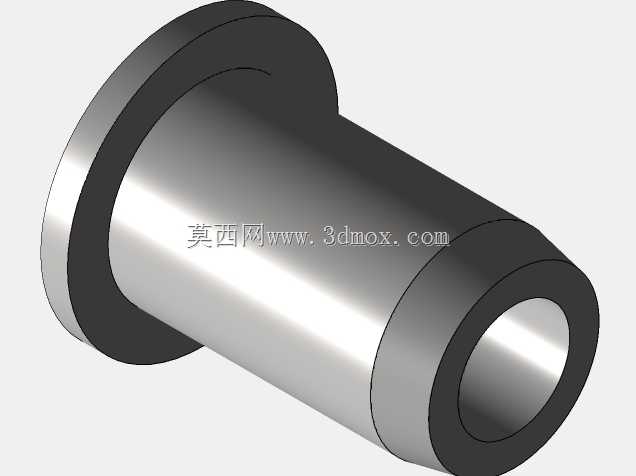

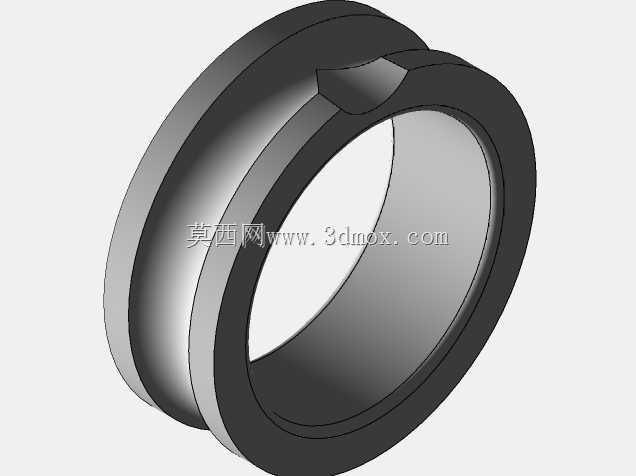

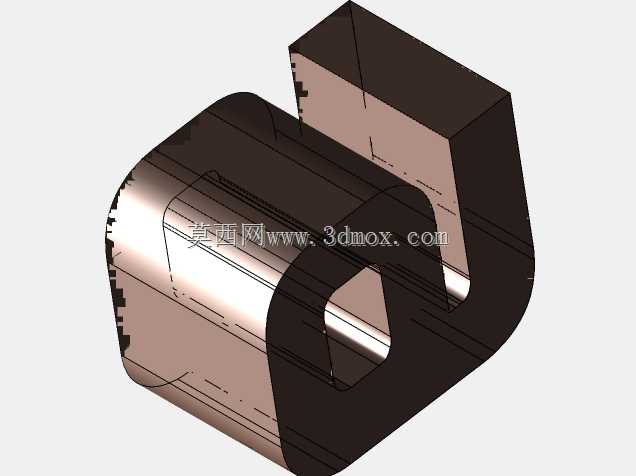

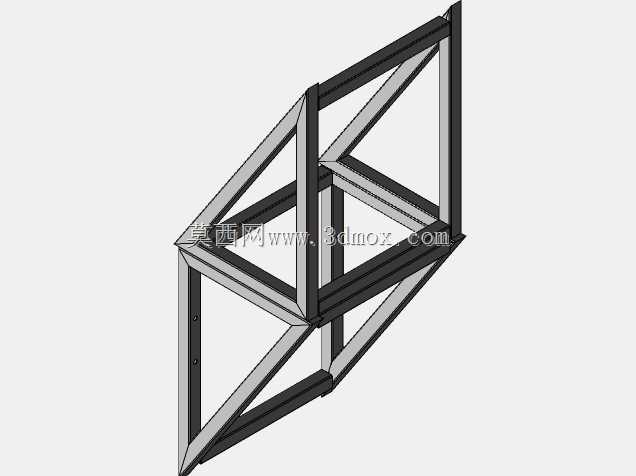

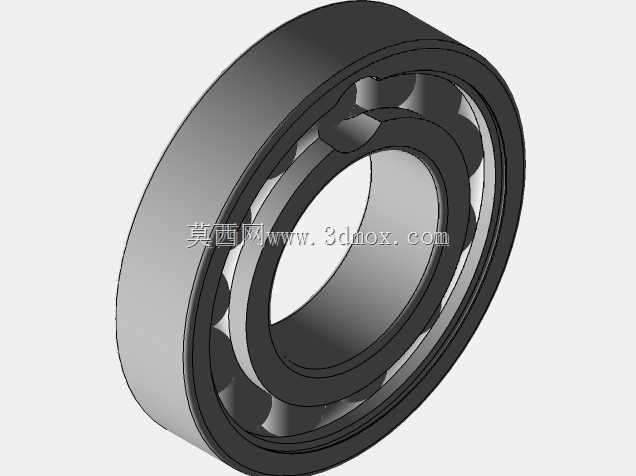

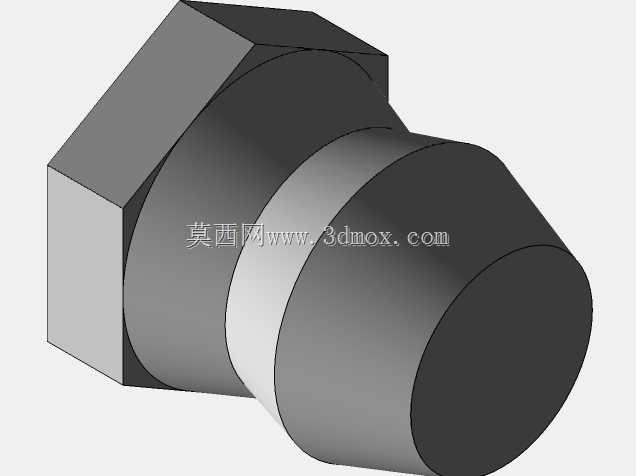

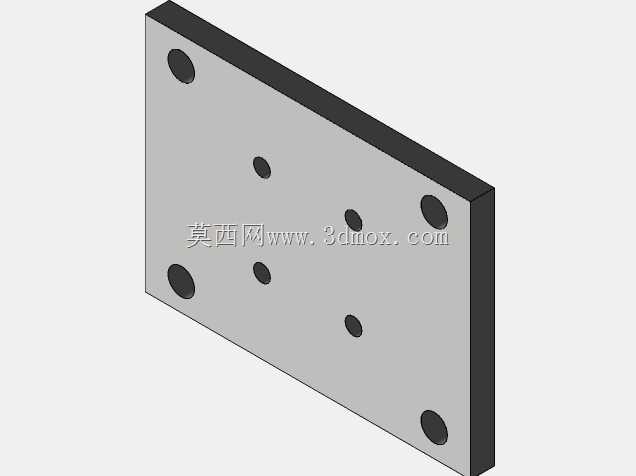

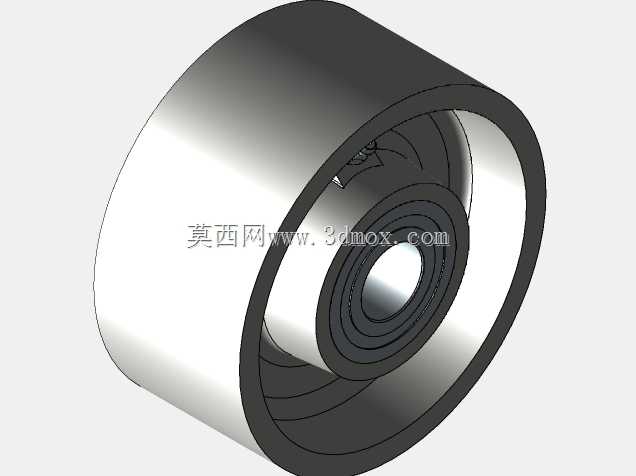

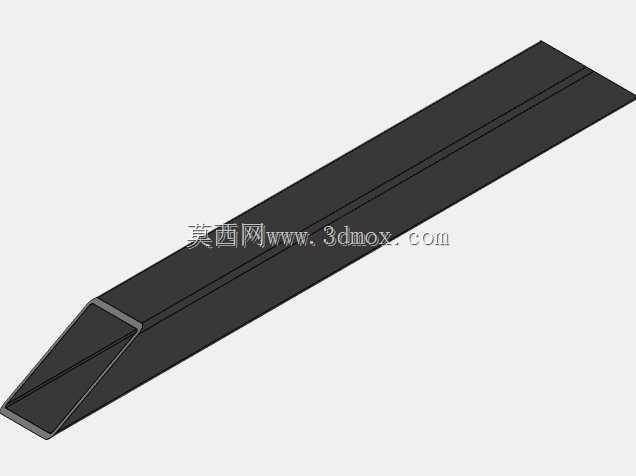

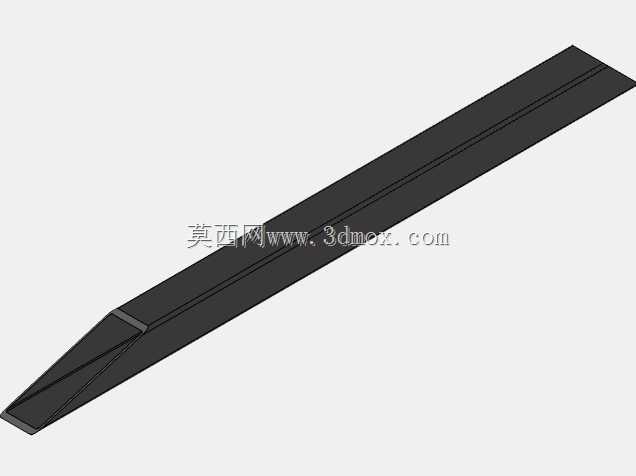

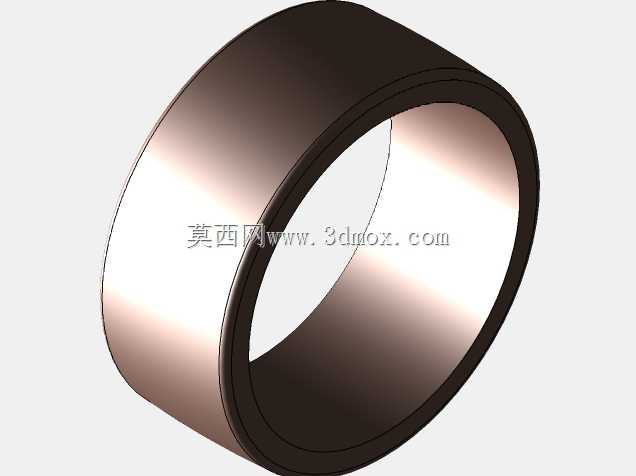

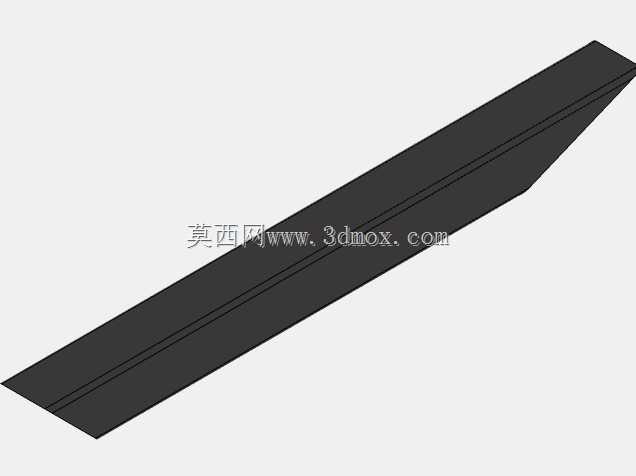

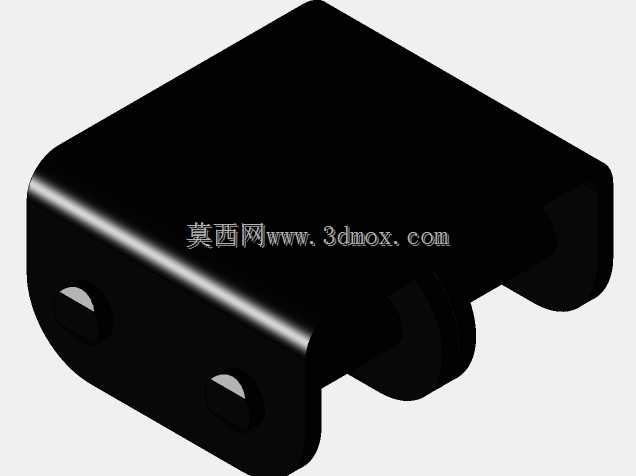

　　从结构形态看，主体由两侧平行的长侧板与底部承托构件拼合形成封闭槽腔，链条的回程段与承载段都可以收纳在槽体内部，既避免运行中链条外露剐蹭操作人员，也能阻挡切屑、灰尘直接落入链道。侧板上预留了多组安装孔位，靠近端部的大孔用于穿装主动轴、从动轴的轴承组件，沿长度方向均布的小孔则用来固定导轨衬条、链条托板、侧向挡边以及外部防护盖板。端部法兰边向外弯折，提供与驱动端机架、张紧端机架或者相邻输送段对接的安装面，孔位按标准间距排布，现场拼接时不需要二次配钻。

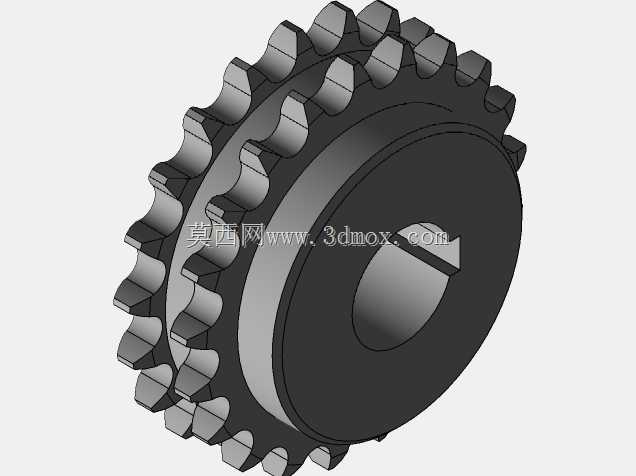

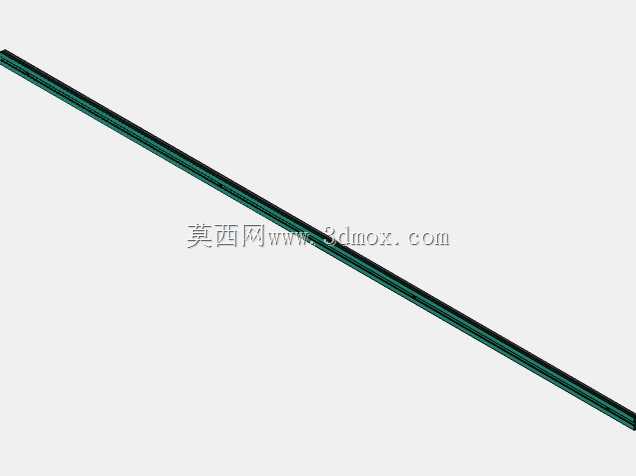

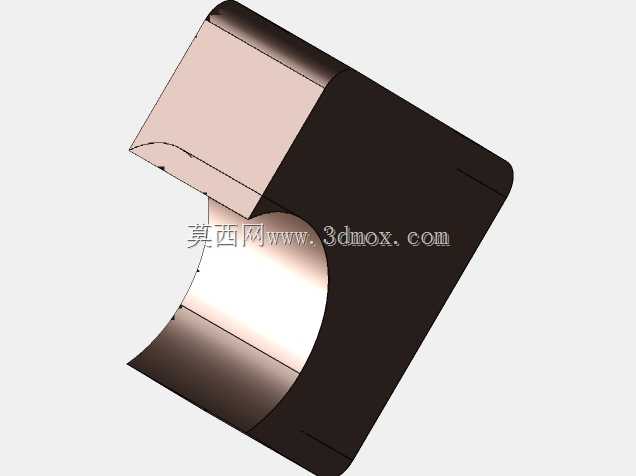

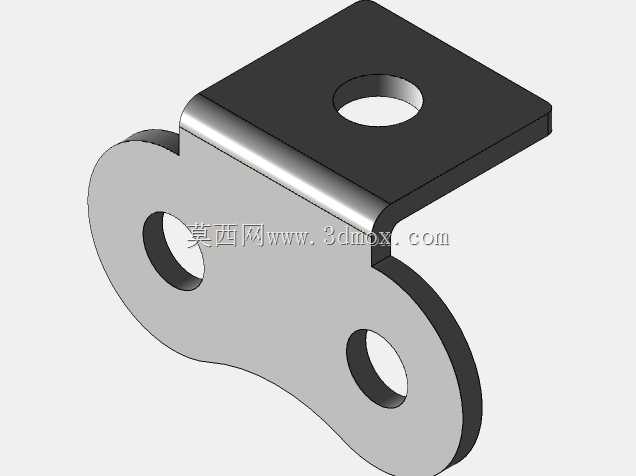

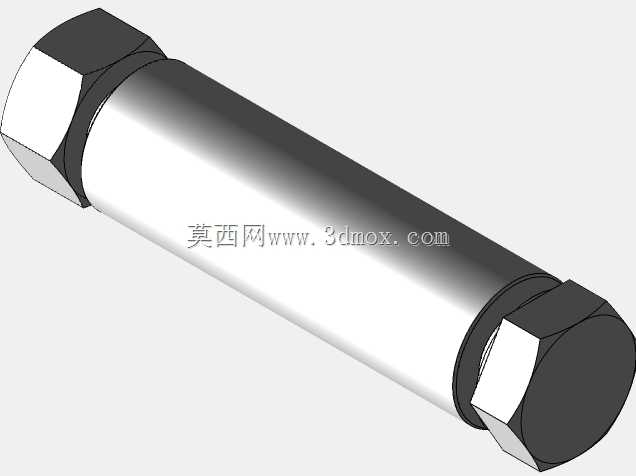

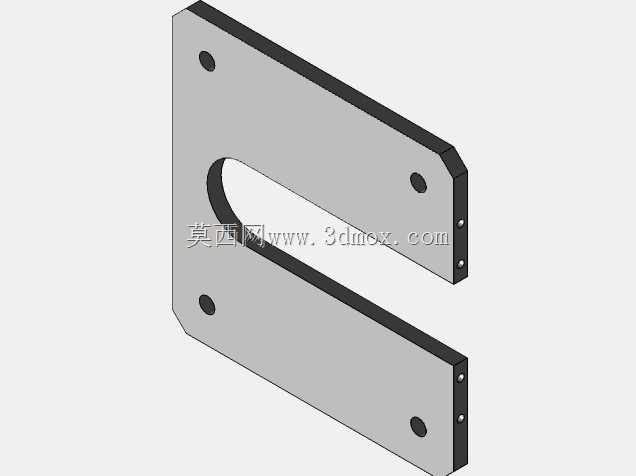

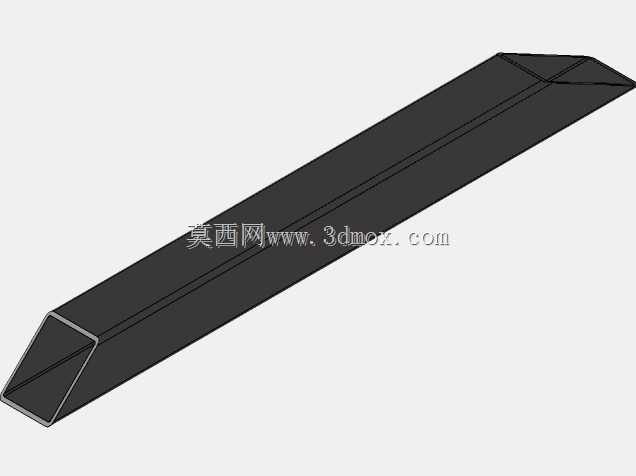

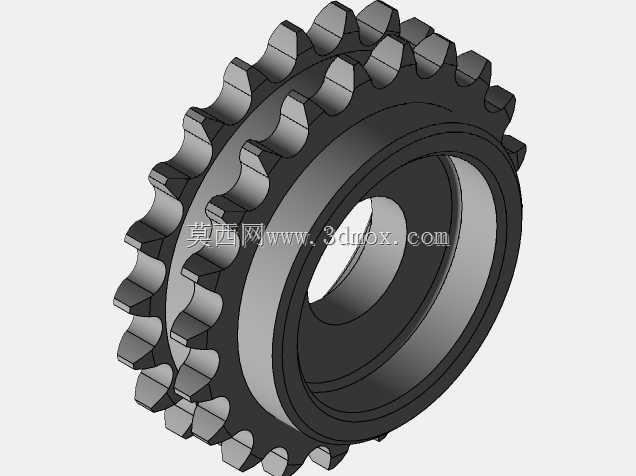

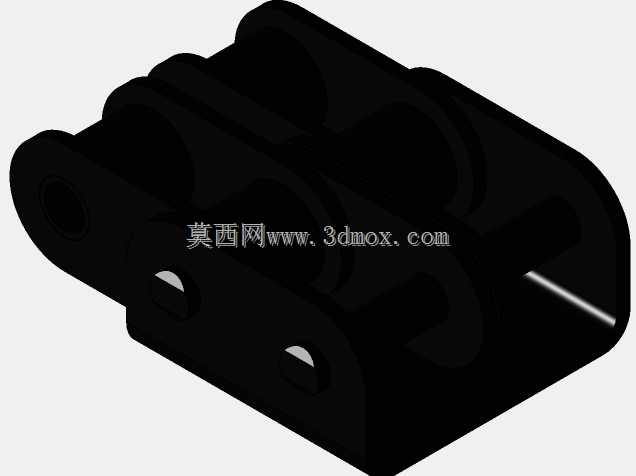

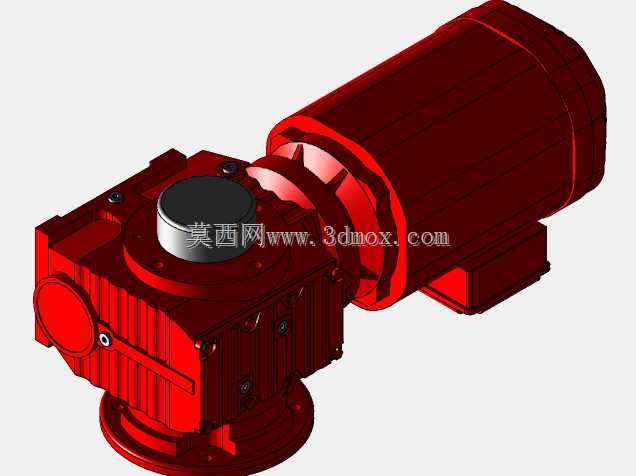

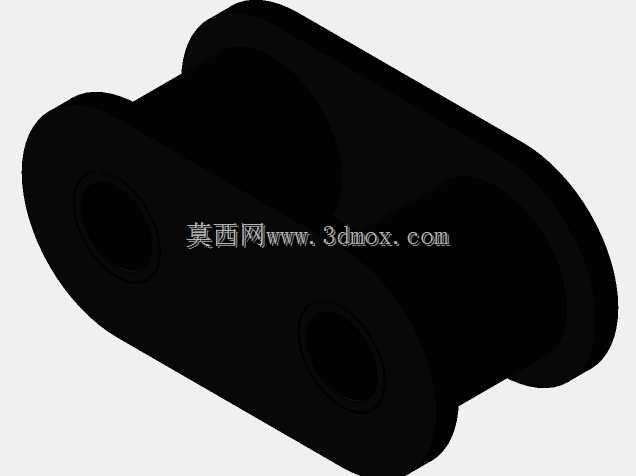

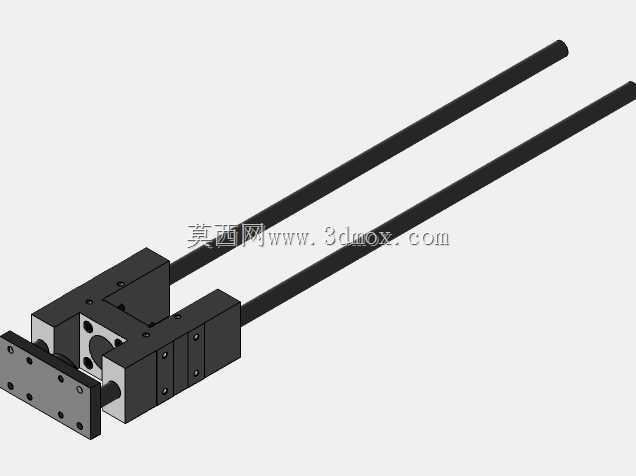

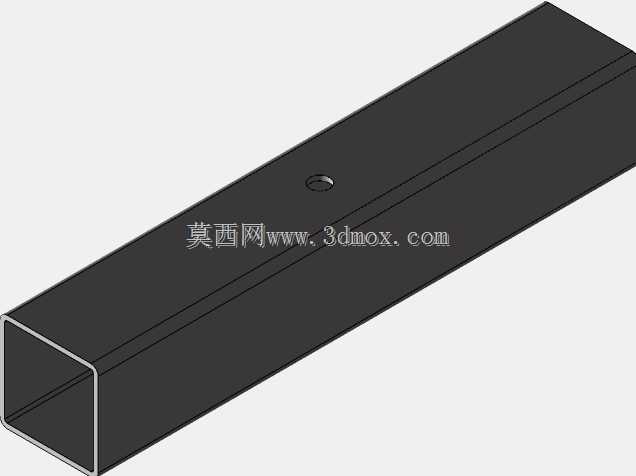

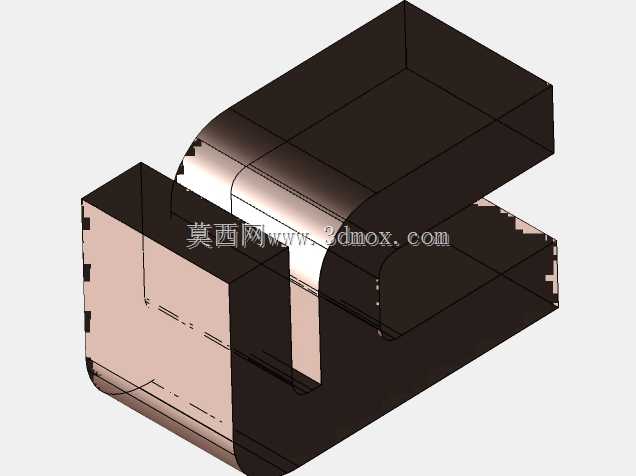

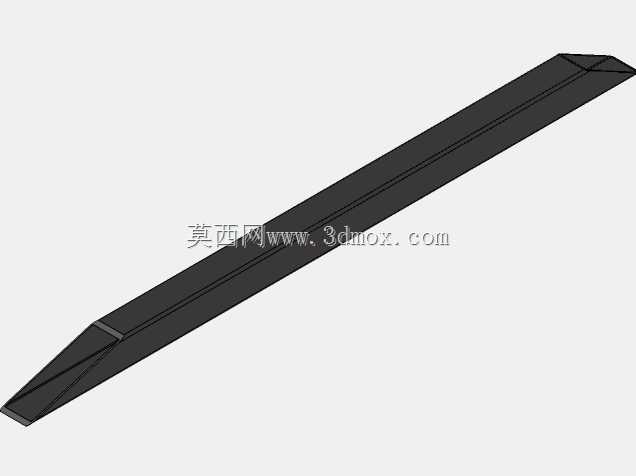

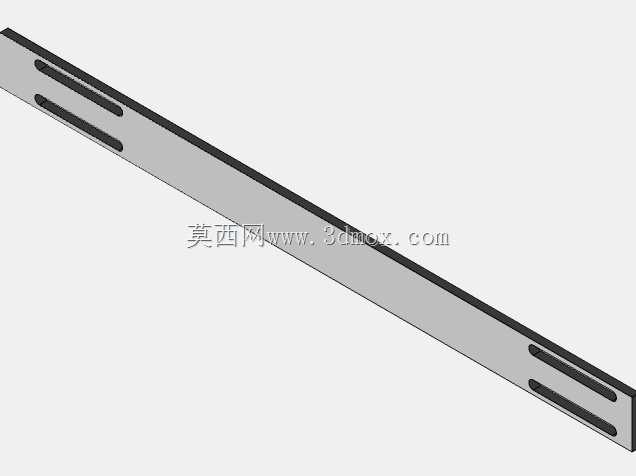

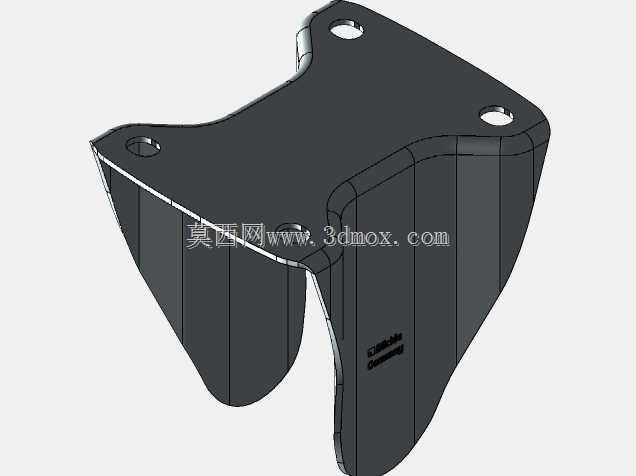

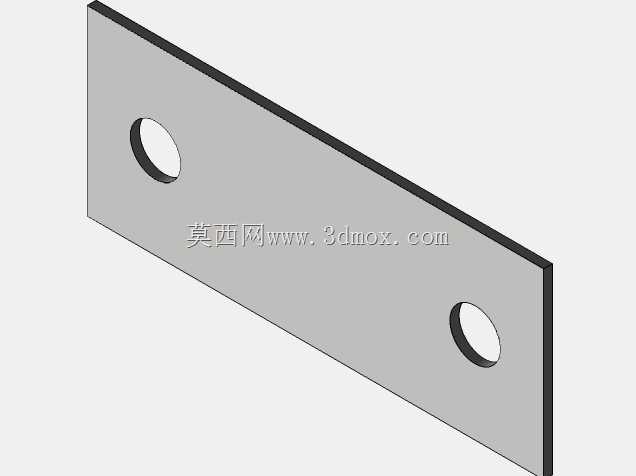

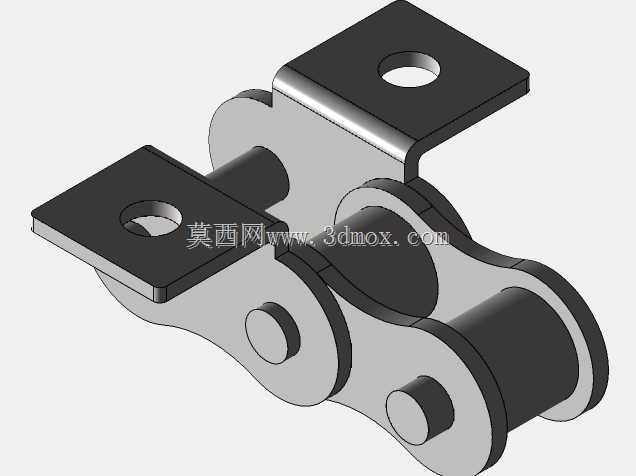

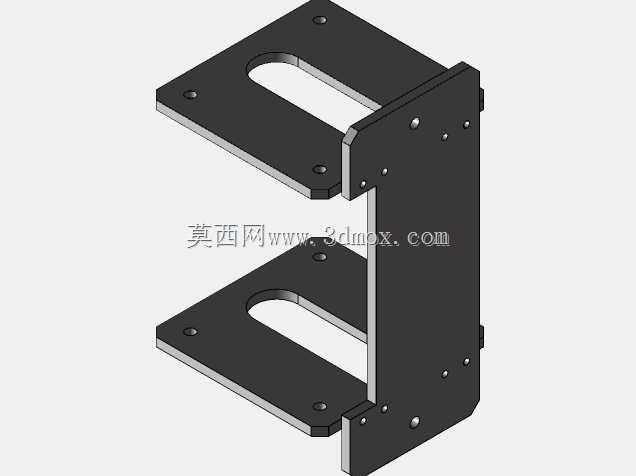

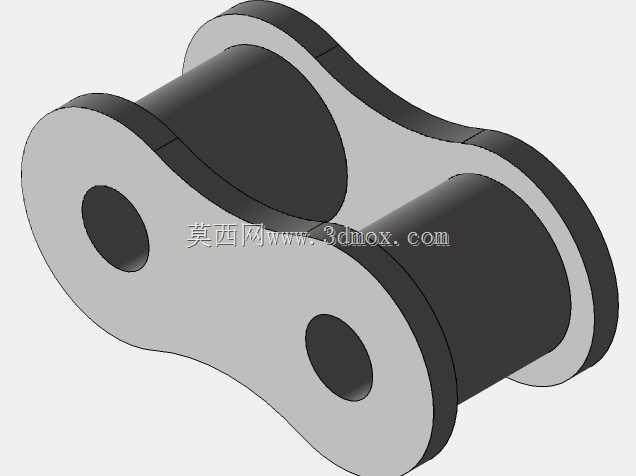

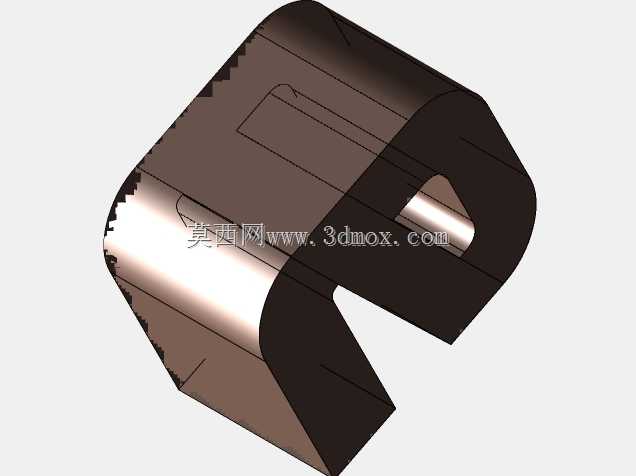

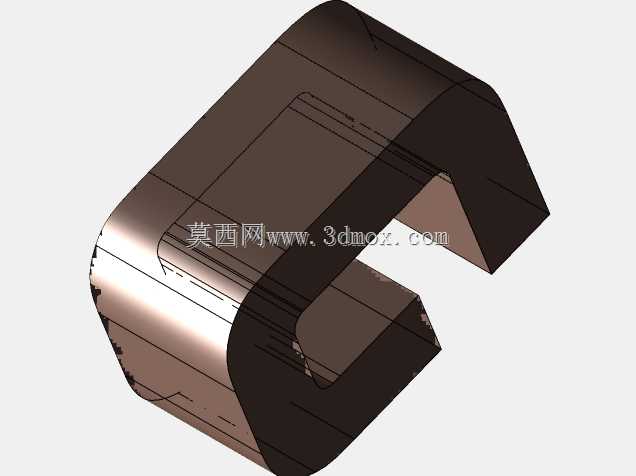

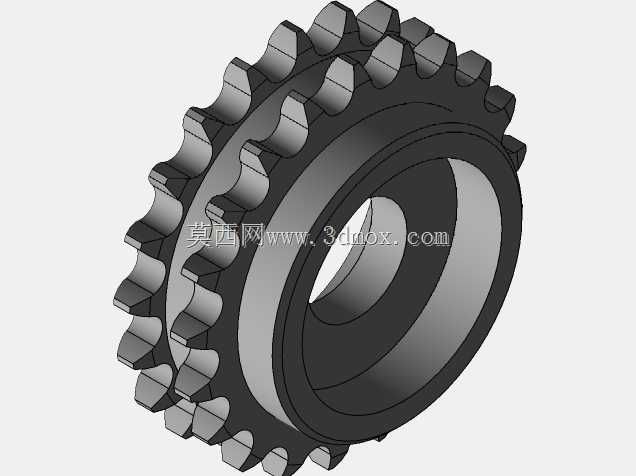

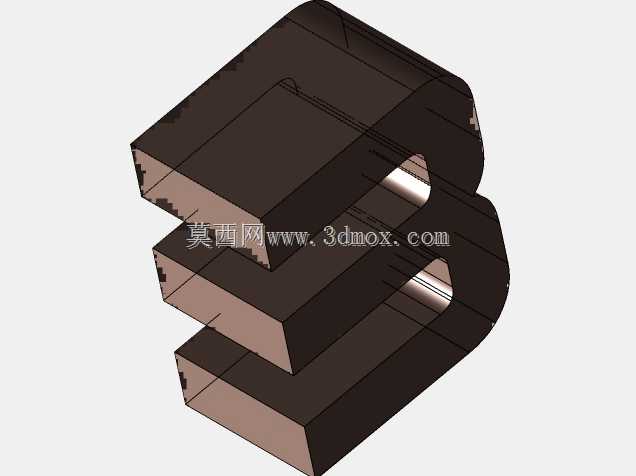

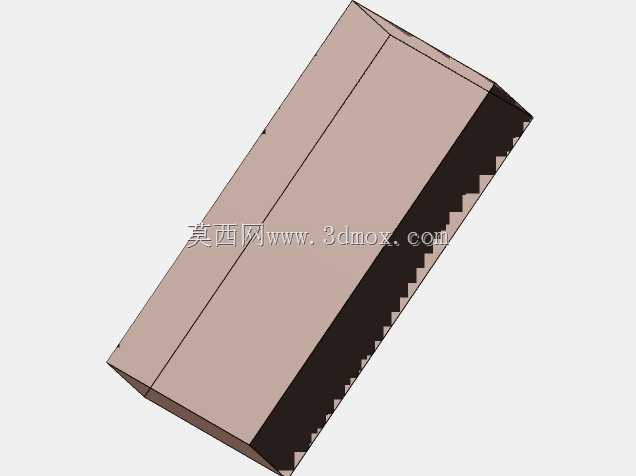

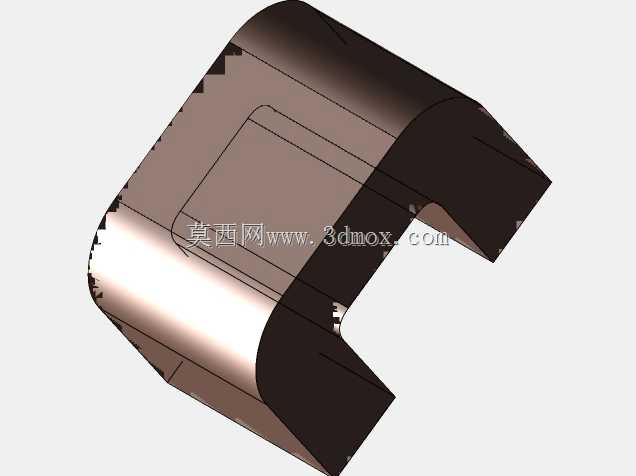

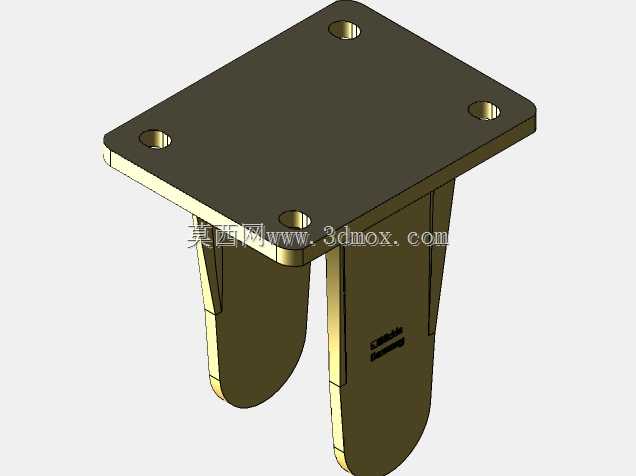

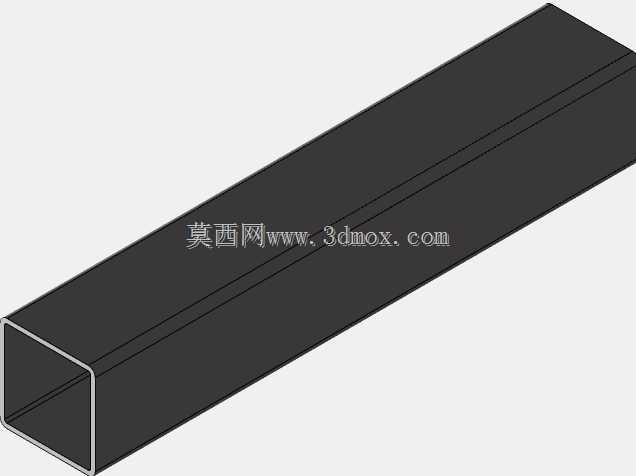

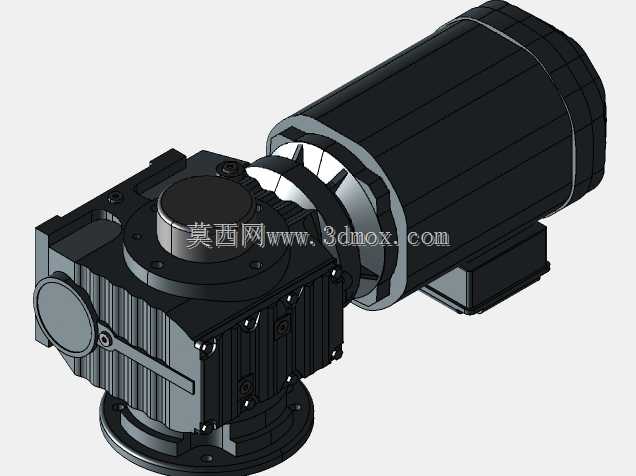

　　设计思路上优先保证长跨距下的刚性。狭长架体如果仅用薄钢板折弯，满载后容易出现中部下挠，因此侧板采用加高的折弯截面，配合底部横向连接块形成类似箱型梁的受力结构，链条牵引产生的拉力、工件压在链板上的竖向载荷都可以通过侧板传递到下方支撑脚。槽腔内部预留了链条托轨的安装空间，承载段链条可以沿耐磨条滑动，回程段则在下方导向件内走行，能明显降低链条下垂量和运行噪声。张紧侧通常布置在架体一端，通过从动轴的长圆孔调节中心距，补偿链条磨损后产生的伸长；驱动侧则在另一端连接减速电机，链轮嵌入槽口内与链条啮合，动力传递路径短，装配关系清晰。

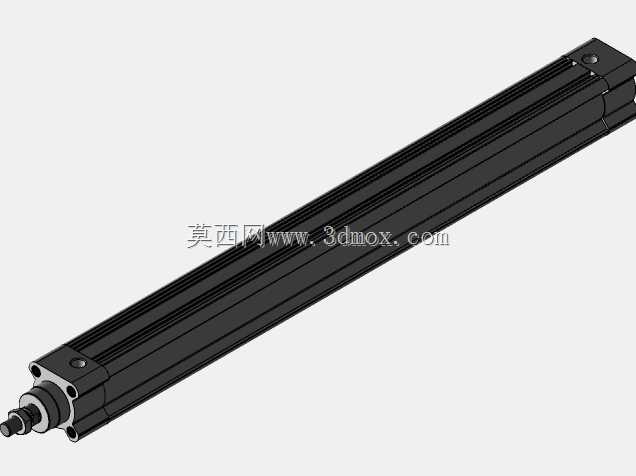

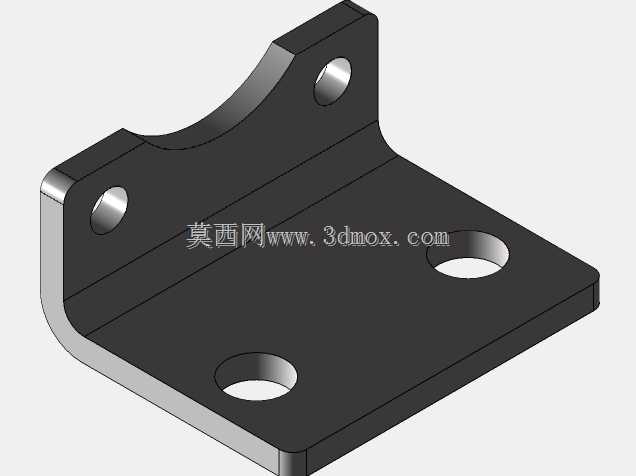

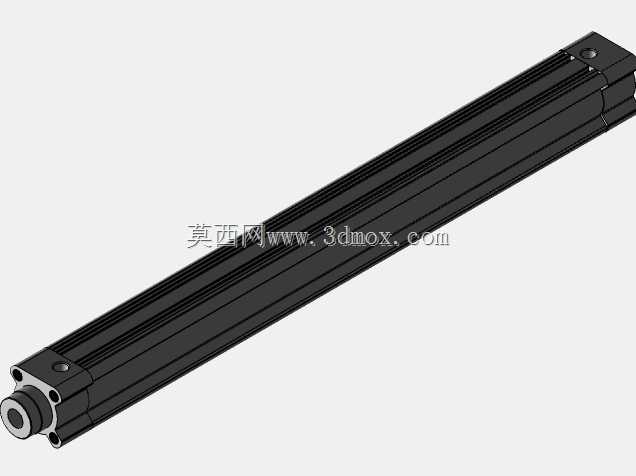

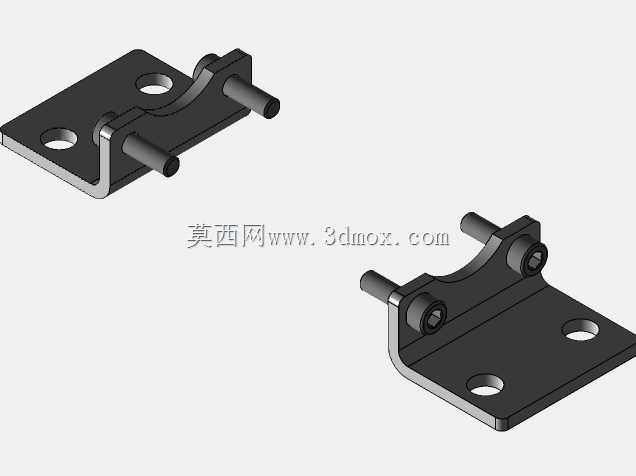

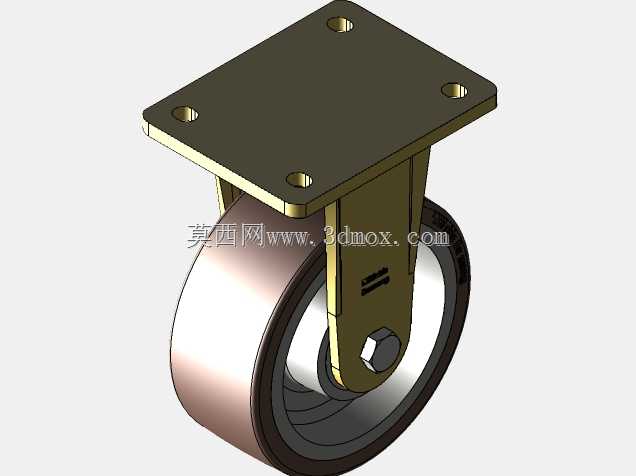

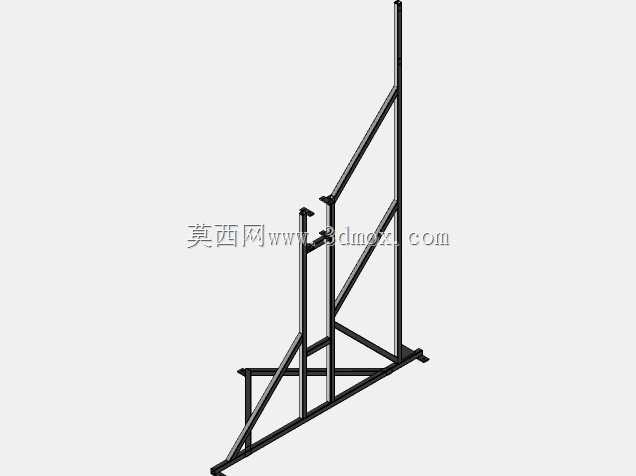

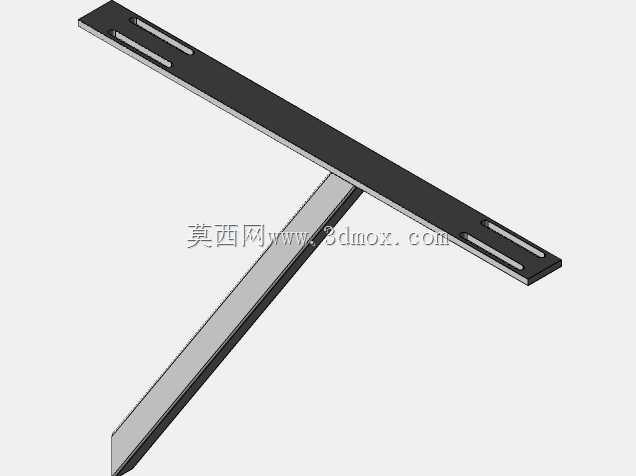

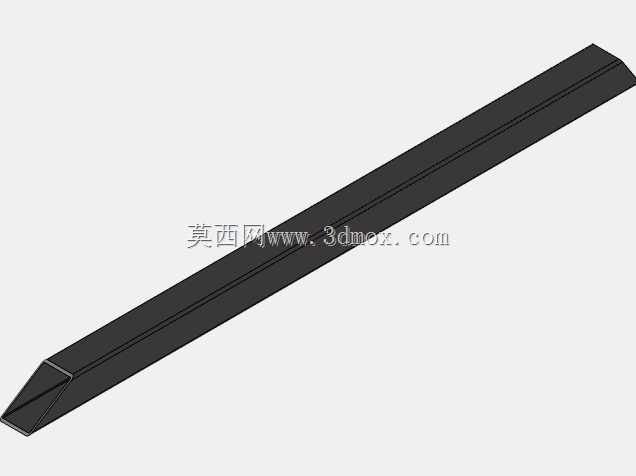

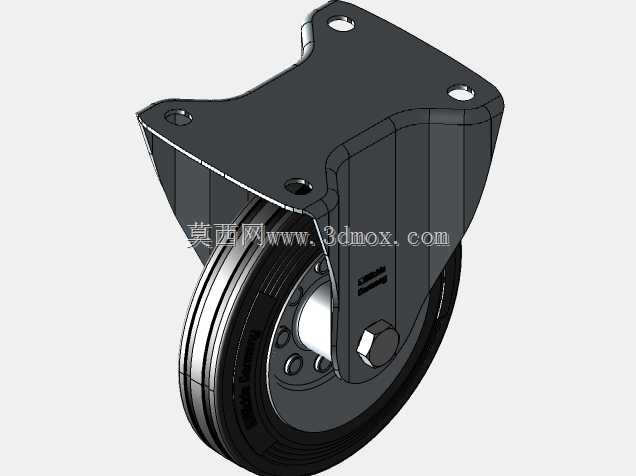

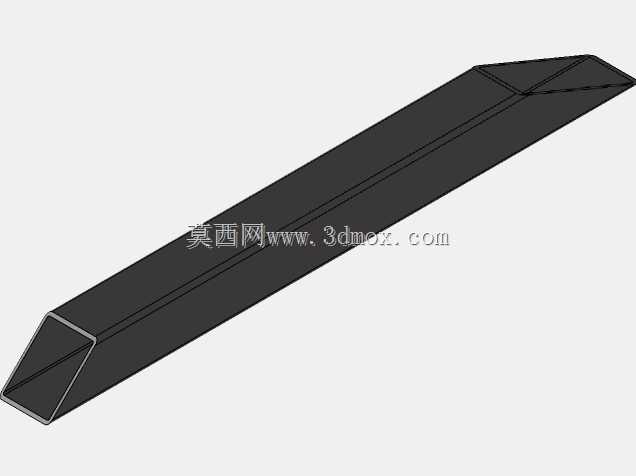

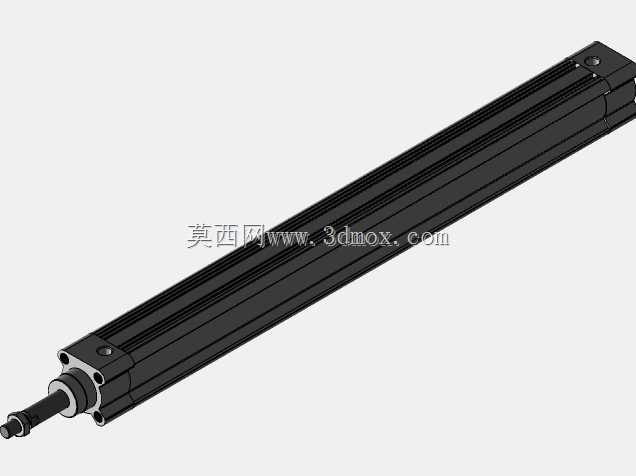

　　现场安装时需要重点控制架体的直线度与两侧板的平行度。侧板间距决定了链条和刮板的运行间隙，偏差过大会造成链条卡滞或侧向磨损；顶面安装面的水平度则影响工件输送过程中的平稳性，长架体一般分段布置支撑点，支撑点间距结合工件重量与板厚设定，避免跨中出现明显挠度。架体侧面的安装孔还可以扩展接驳光电传感器支架、工件阻挡器、定位挡块，方便与上位控制系统联动，实现工件到位停止、积放输送等功能。整体结构以钣金折弯件和标准型材连接件为主，加工工艺性好，焊接量少，便于按实际产线长度做系列化延伸。
