剪叉式伸缩调节工装连接架结构

　　该结构属于工装类辅助连接构件，主要应用在生产工位间距调节、物料承载平台的伸缩导向、工装夹具的位置适配场景中，在流水线旁的待加工件暂存位、小型装配台的拓展支撑、检测工位的工件位置微调环节都能见到这类结构的实际应用。从实际使用逻辑来看，这套结构核心解决的是固定支架无法适配不同工位间距、不同尺寸工件承载的问题，通过剪叉臂的铰接转动实现架体的横向伸缩调节，配合端部的L型安装座可以快速固定在设备机架、工作台侧边，不需要额外焊接转接板，安装时只需要通过安装座上的预留孔位穿入螺栓即可完成固定，安装边界预留了足够的螺栓操作空间，不会出现扳手无法伸入拧动的问题。

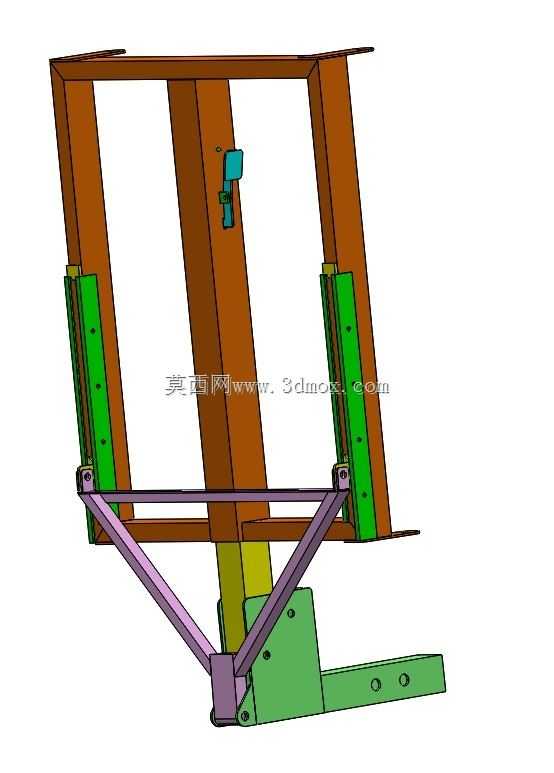

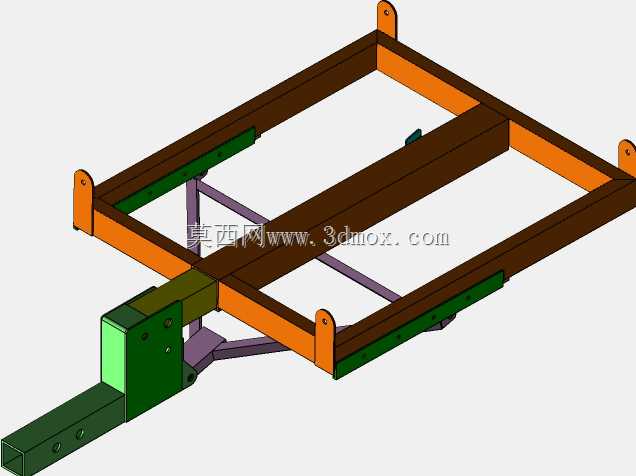

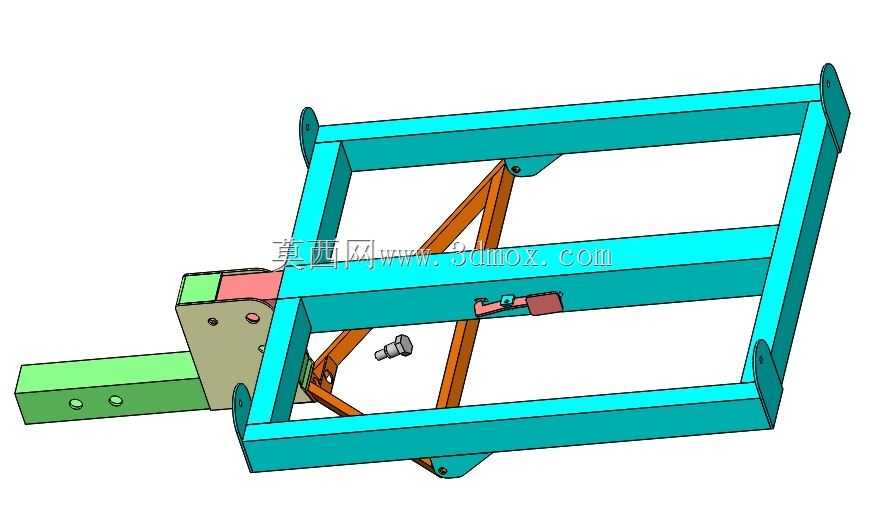

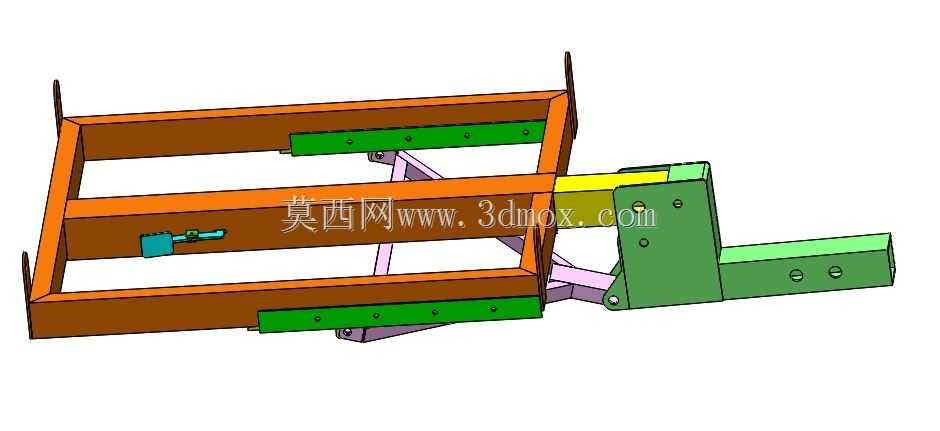

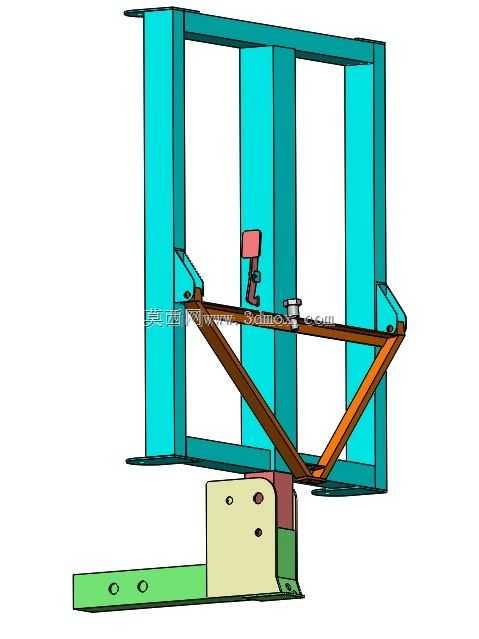

　　设计过程中优先考虑了结构的受力合理性，外层的承载框采用矩形截面型材拼焊成型，上下两根横梁作为主要承载梁，承担放置在架体上的工件、工装板的竖向载荷，横梁内侧加装的绿色长条支撑板上预留了等间距的安装孔，可以根据实际使用需求加装挡块、定位销或者小型夹具，拓展架体的固定功能。剪叉臂部分采用薄板折弯件铰接而成，铰接点处加装了衬套减少转动磨损，长期伸缩调节也不会出现铰接孔晃量过大的问题，剪叉臂与承载框、端部安装座的连接都采用销轴固定，拆装维护时只需要打出销轴就可以单独更换磨损的臂体，不需要整体拆解整个架体。端部的L型安装座做了加高处理，一方面提升了与固定基面的连接接触面积，保证架体伸出到最大行程时不会出现端部倾覆的问题，另一方面安装座上伸出的浅绿色导向托板可以在架体伸缩过程中承托剪叉臂的端部，避免剪叉臂受载后出现下挠变形，导向托板上同样预留了两个固定孔，当架体调节到指定行程后，可以穿入锁紧螺栓将剪叉臂位置锁死，防止受载后架体自行回缩。

　　从尺寸边界来看，这套结构完全收缩状态下整体长度较短，可以适配狭小的安装空间，完全伸出后行程可以覆盖常规工位调节的需求，整体宽度与常规工装板的尺寸匹配，不需要额外定制适配的承载板，架体两侧向上伸出的挡边可以防止放置在架体上的工件、工装板从侧面滑落，挡边高度控制在合理范围，不会妨碍工件的取放操作。结构上还预留了锁止件的安装位，在承载框的侧梁上加装的蓝色小型锁扣，可以在架体收缩到最小位置时自动卡入剪叉臂的定位槽，方便转运或者闲置状态下的架体固定，不会因为晃动自行伸开。实际使用中，这套结构不需要配套复杂的驱动部件，手动推拉就可以完成伸缩调节，调节阻尼适中，不会出现过松滑动或者过紧难以拉动的问题，适合在无气源、无电源的简易工位上使用，也可以根据自动化改造需求，在剪叉臂的铰接点处加装小型气缸或者电缸，实现自动伸缩控制，结构本身预留了驱动件的安装位置，不需要二次打孔改造。

　　在建模细节上，所有的板材拼接处都做了焊道预留处理，实际生产时可以直接按照模型的拼接位置进行焊接，不需要二次放样，所有的安装孔位都标注了公差配合要求，铰接孔的公差按照间隙配合设计，固定安装孔按照通孔设计，减少加工时的精度要求，降低生产制造成本。结构的所有棱角处都做了小倒角处理，避免安装调节过程中划伤操作人员，也减少了应力集中点，提升构件的长期使用疲劳强度。
