Nema17闭环步进伺服电机结构

　　该三维结构围绕42mm安装规格的混合式步进伺服电机展开，前端输出轴、方形安装法兰、定子机壳、后端接线座及多色引出线均按实物装配关系建立，适合在小型自动化设备、桌面数控平台、3D打印运动轴、点胶与送料机构中进行空间校核。工程使用中，这类电机常以脉冲方式完成角位移控制，并配合反馈环节改善丢步问题，因此模型不仅要表达外观，还要保留轴伸长度、法兰孔位、接线盒高度和线缆弯曲半径等边界信息。

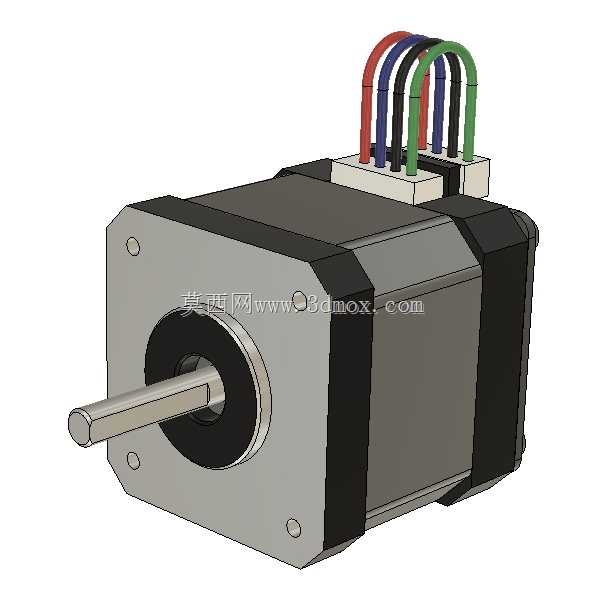

　　从实际布置角度看，电机前端面是主要安装基准。方形法兰四周的安装孔决定了与设备立板、电机支座或同步轮支架的连接方式；输出轴位于法兰中心，轴径、轴伸和扁位/键位区域会影响联轴器、同步带轮或齿轮的选型。建模时将轴端、轴承位、法兰沉孔和机壳台阶分层表达，可避免在装配中出现轴套干涉、螺钉长度不足或带轮压紧位置错误。机壳外侧的包覆结构体现了电机叠片、端盖和护罩的组合关系，后方黑色段可理解为反馈或驱动相关组件的外轮廓，在整机布局时需要为其预留散热与插拔空间。

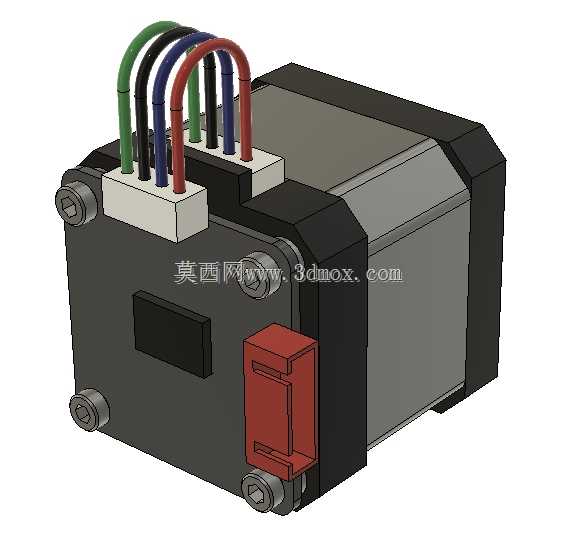

　　接线部分是这类电机在设备设计中容易被忽略的区域。模型顶部设置了绝缘接线座，红、蓝、黑、绿等多根线缆按相序和功能线分开引出，线缆以弯曲形态展示，能够提醒设计者不要把电机紧贴线槽、横梁或其他运动部件。实际接线时，相线顺序影响电机旋转方向，反馈线与动力线分开走线有利于降低干扰；三维布局中若只建立直导线，往往会低估最小弯曲半径和接插件插拔行程，导致样机阶段线缆被拉扯或端盖无法装拆。因此，将端子台高度、线缆出口方向和上部安全间隙纳入模型，比单纯追求外壳外观更有工程价值。

　　在运动机构设计中，Nema17规格电机的优势在于体积紧凑、安装孔距标准化、扭矩与桌面级负载匹配较好。它可通过同步带传递到直线滑台，也可通过联轴器连接滚珠丝杠或梯形丝杠；在轻载分度盘、夹具推送、探针升降和小型机械臂关节中，也能作为定位执行元件。选型时不能只关注保持转矩，还要结合驱动器电流、加减速曲线、供电电压、散热条件和负载惯量判断。三维模型可用于检查电机与导轨、拖链、传感器支架之间的净距，也能帮助确定螺钉从前端还是后端装入更便于维护。

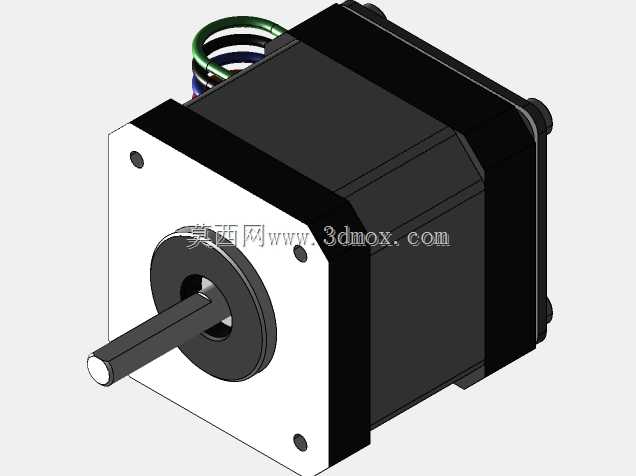

　　结构表达上，机身采用近似方形截面，前端金属端盖与黑色壳体形成明确分件，中心轴孔周围保留轴承外圈和定位凸台的视觉层次。输出轴以圆柱实体伸出，轴端到法兰面的距离直接决定联轴器可调节范围；法兰面上的螺钉孔位置应与安装板孔系一致，孔周材料厚度也要满足螺钉锁紧要求。后部组件略宽于主机身时，设备侧板开孔不能只按机身截面裁切，需要给后端编码器或驱动模块留出维护空间。顶部端子座并非固定在理想平面上，而是与机壳后端形成装配关系，线缆从端子孔位伸出后形成自然弧度，这一细节对电气布线和外罩设计具有参考意义。

　　散热与维护同样影响结构布置。步进电机在持续锁止或高频启停时会产生热量，机壳表面需要保留空气流通空间，不能被钣金件完全包裹；若设备必须加装防护罩，应在罩壳上开设通风孔或保留对流通道。电机轴线与丝杠、带轮的同轴度会影响轴承寿命和运行噪声，因此安装板的加工基准面应与法兰贴合面保持垂直，模型中可把法兰面作为装配基准，再向前后扩展轴系和支架。线缆侧则应避免位于拖链弯折区正下方，防止长期摩擦；若电机随轴系运动，引出线长度还要满足拖链最小弯曲半径和动态弯折要求。

　　整体来看，该模型把机械安装、轴系连接、电气出线和后端组件轮廓集中在一个完整节点中，能够支持方案阶段的干涉检查、安装板设计、传动件选型和布线路径规划。对结构工程师而言，它不是单纯的外观件，而是运动设备中连接控制指令与机械动作的关键执行部件；对建模人员而言，保留法兰、轴伸、端子、线缆和后端包络这些工程特征，才能让三维模型在设计评审、装配模拟和样机制作中真正发挥作用。
