3D打印设备柔性补偿联轴器结构

　　桌面级熔融沉积成型设备在长时间连续运行过程中，步进电机输出轴与进给丝杆之间的同轴度偏差，是影响传动平顺性、挤出稳定性以及运动部件寿命的关键因素之一。这款套筒式柔性补偿耦合件，正是针对小型3D打印机进给传动链路的安装偏差补偿需求设计，整体采用中空圆柱的极简构型，没有复杂的分体装配结构，依靠筒壁周向均布的多道环形沟槽形成可微量弹性形变的柔性区段，在传递扭矩的同时吸收两轴之间的径向错位、角度偏斜以及轴向窜动，避免硬连接状态下别劲、卡滞、步进电机丢步等常见故障。

　　从实际装机场景来看，这类耦合件多用于Z轴升降丝杆与驱动电机的连接部位，也可适配部分近程挤出机构的动力传输环节。桌面FDM设备的机架多采用铝型材拼装结构，长期使用后型材连接位置难免出现微小形变，加上丝杆安装座、电机固定座的加工公差累积，电机轴与丝杆的理论同轴度很难做到完全对齐；如果采用刚性联轴器直接锁死，偏差产生的附加径向力会持续作用在电机轴承与丝杆支撑轴承上，轻则让升降运动阻力变大、层厚精度出现波动，重则加速轴承磨损，甚至导致电机运行电流升高、驱动芯片过热触发保护。这款带环槽的柔性套筒刚好可以在传动路径中充当“弹性缓冲段”，环槽位置的壁厚被刻意减薄，当两轴存在不同心偏差时，各个环槽对应的薄壁区段可以产生独立的微量弯曲变形，把错位带来的硬性干涉转化为弹性件的可控形变，既不会因为刚度过低出现传动滞后，也不会因为刚性完全锁死而强行约束两端轴系的位置。

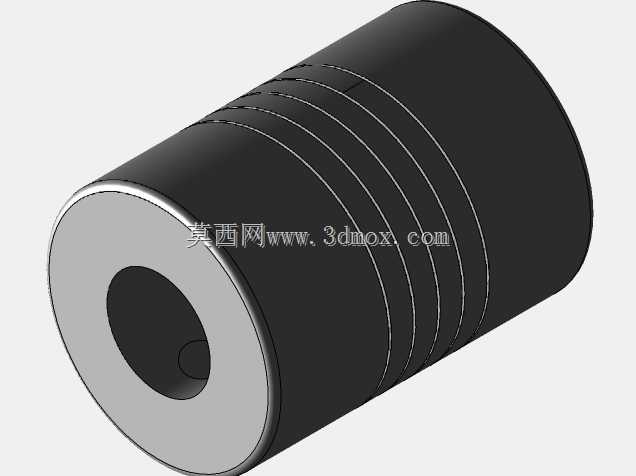

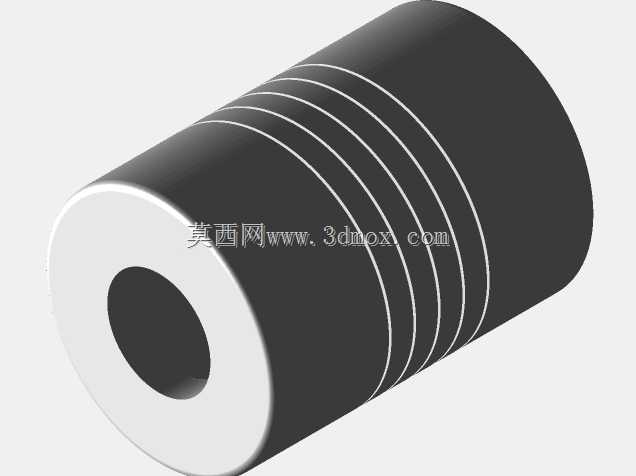

　　结构设计层面，整件采用一体化中空圆柱布局，两端为壁厚均匀的实心套筒段，内孔分别与电机输出轴、丝杆轴径形成间隙配合，装配时可以通过侧面顶丝或者粘接方式完成轴向固定；中间区段沿轴向等距加工出多道环形凹槽，凹槽将完整的筒壁分割成数圈连续的薄壁环带，每一道环带都具备独立的挠曲变形能力。和常见的梅花联轴器、波纹管联轴器相比，这种构型的零件数量为零，不需要额外的弹性梅花垫、紧固夹爪，打印完成后仅需清理内孔支撑即可直接装机使用，非常适合用户通过FDM工艺自行制作替换。环槽的数量、槽深以及槽间间距都经过匹配调校：槽数过少时柔性段的总补偿量不足，消偏效果有限；槽数过多则会让整体扭转刚度过低，电机传递扭矩时筒身会出现拧转变形，导致Z轴升降定位不准、层高误差放大。当前结构的环槽排布在补偿能力与扭转刚性之间取得平衡，既可以覆盖桌面设备常见的0.2至1毫米径向偏差补偿需求，也能保证步进电机的动力几乎无滞后地传递到进给丝杆上。

　　安装边界方面，该耦合件的外径、总长以及内孔直径均按照常规42步进电机输出轴与T8丝杆的标准尺寸匹配设计，两端套筒的内孔公差预留了打印收缩余量，使用PLA、PETG等常用耗材打印时，不需要二次精加工即可获得合适的配合松紧度；外圆尺寸小于电机安装座与丝杆固定座之间的预留间隙，安装后筒身外壁不会和周边的型材、线束发生运动干涉。由于整件为对称回转体结构，建模时仅需绘制回转截面后通过旋转特征生成主体，再通过圆周阵列切除环形槽即可完成全部结构，没有复杂的曲面特征，修改参数时只需要调整内孔直径、筒身总长、环槽数量与槽深，即可快速适配不同轴径、不同补偿量需求的其他小型传动场景，比如小型雕刻机进给轴、桌面数控铣床的轻载传动链路，都可以参照该结构做参数化衍生。

　　从受力特性来看，扭矩传递过程中筒壁的剪切应力均匀分布在各个环槽之间的薄壁区段，不存在应力集中的尖角缺口，长期反复形变下的抗疲劳表现优于开孔式、切口式的简易柔性联轴器；同时圆柱外轮廓没有突出的夹爪、螺丝结构，设备运行过程中不会剐蹭到随运动部件移动的打印线材、限位开关线束，运维拆装时也不会因为棱角突出造成操作不便。针对3D打印的工艺特性，该结构沿轴向摆放打印时所有环槽都可以自支撑成型，不需要额外添加支撑结构，打印完成后仅需贯通内孔即可装配，单件打印耗时短、耗材消耗少，作为设备易损备件也可以快速批量制作，很好地适配了桌面制造场景下用户自行维护、改装设备的实际需求。
