俄系乘用车玻璃升降驱动电机总成

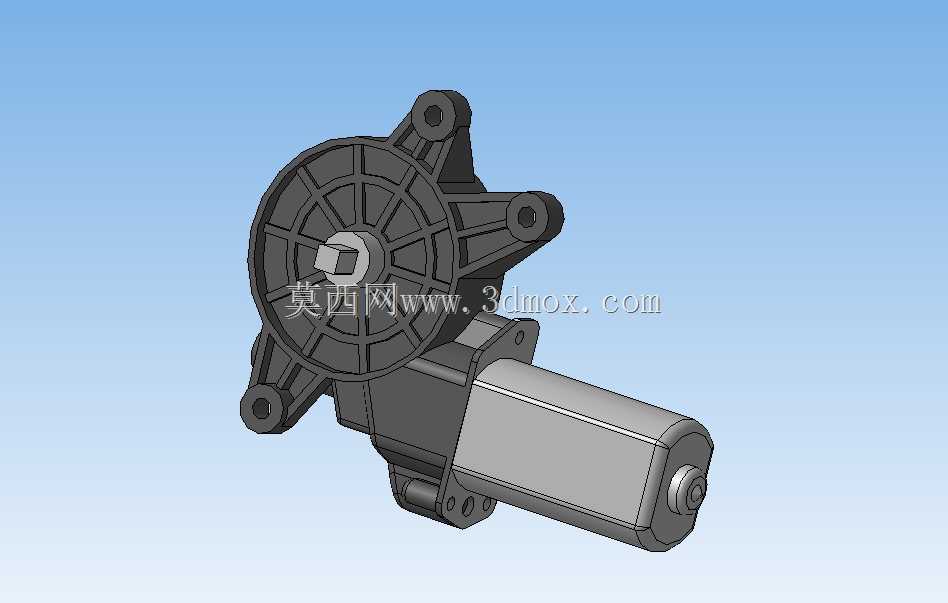

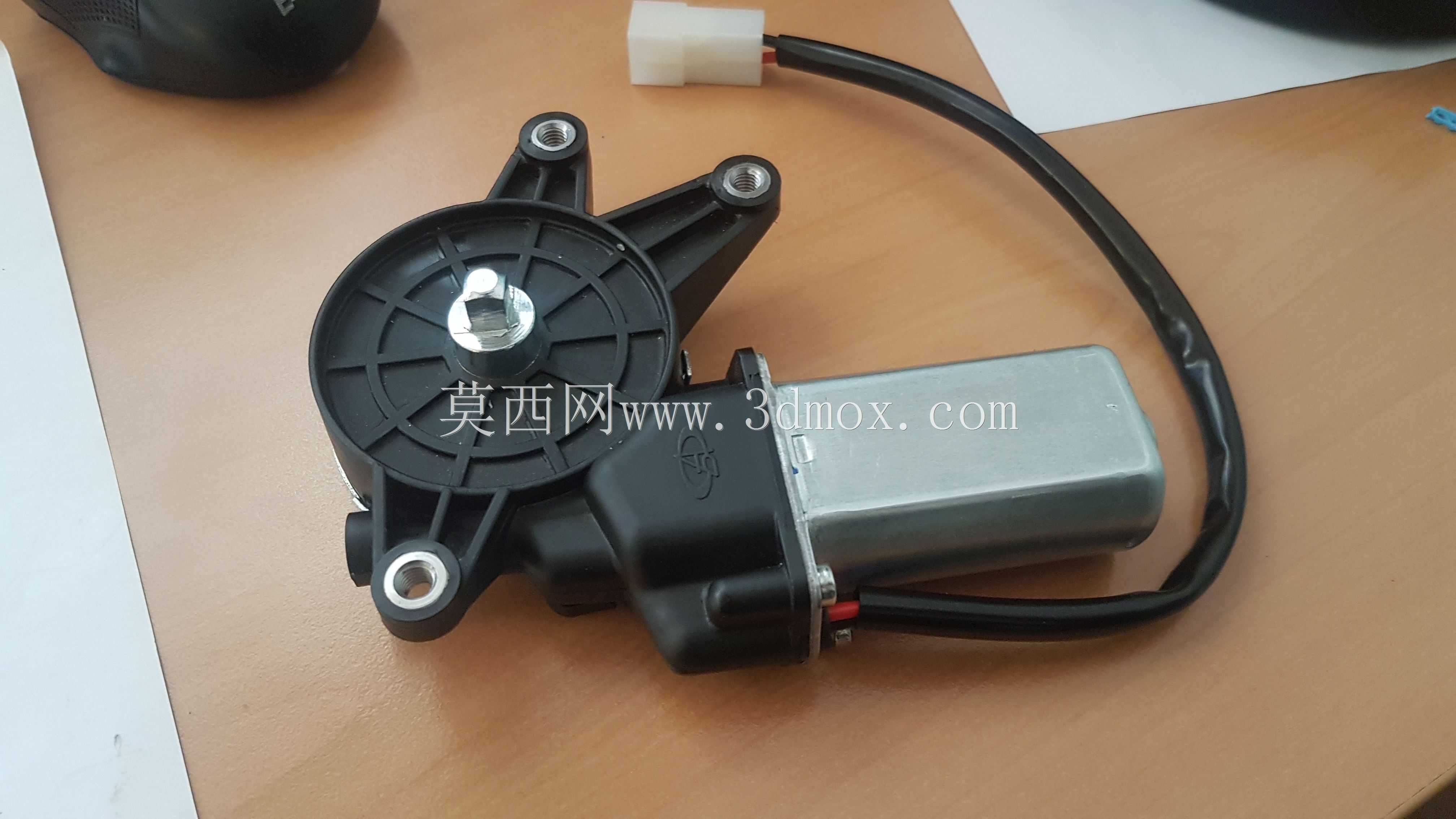

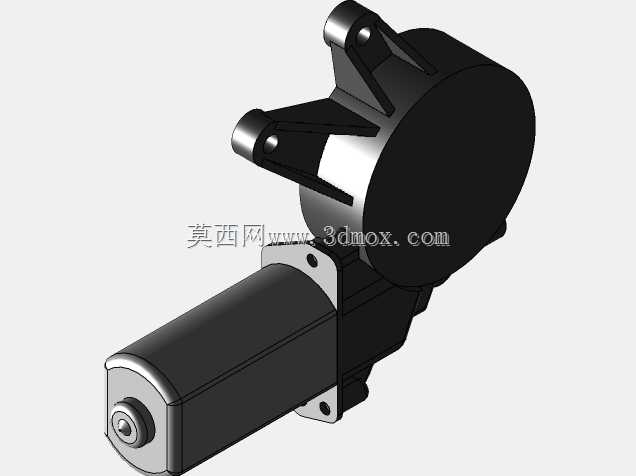

　　这套三维数模还原的是拉达VAZ2109车型配套的电动车窗升降驱动电机，属于车门内饰板内部隐藏安装的功能执行件，在整车电气附件里承担把车载12V直流电能转化为蜗轮减速输出扭矩的作用，直接驱动玻璃升降器的拉线卷轮，带动车门玻璃沿导轨完成上升、下降动作，替代原车手动摇窗机构，是后期老俄系车型改装电动窗、原厂配件测绘复刻的典型参考样件。

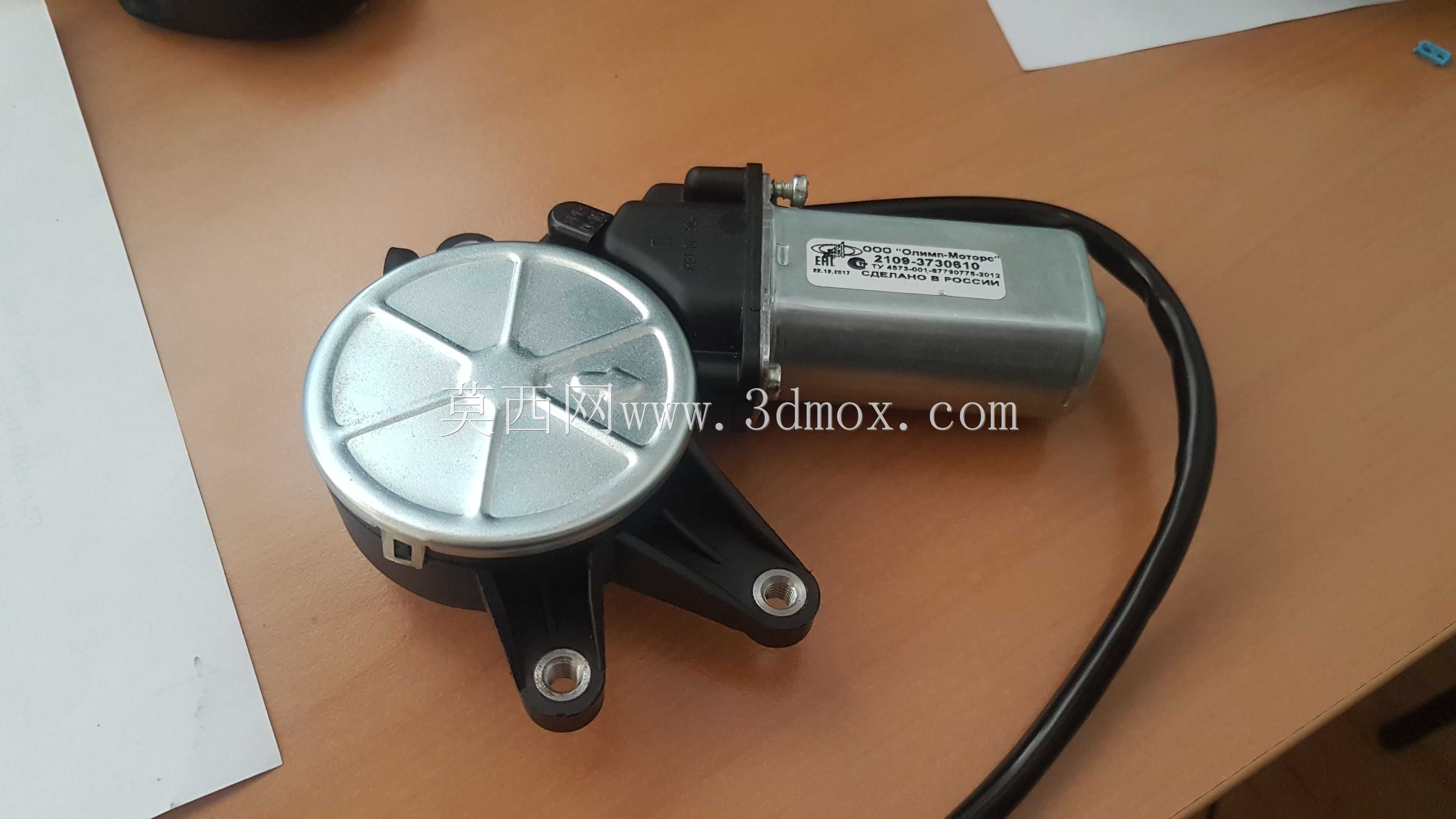

　　从实际装车场景来看，该电机总成布置在车门钣金内腔的预留安装位，工作环境长期处于多尘、偶有雨水渗入、夏季暴晒后舱内温度偏高的工况，因此结构设计上首先做了分体式防护布局：动力段采用密封圆柱直流电机壳，壳体为拉伸钢制薄壁件，表面做镀锌钝化处理，侧壁贴有原厂参数标识铭牌，电机首尾端的轴承室都压装了橡胶密封圈，避免车门内的冷凝水、灰尘进入电枢腔造成碳刷磨损过快；减速输出段采用压铸铝合金端盖，端盖外侧冲压出六辐式加强凸筋的圆形封盖，既把内部的蜗轮蜗杆减速腔完全封死，储存润滑脂避免高速运转时油脂甩溅，又能通过凸筋结构提升端盖刚性，抵消玻璃升到上止点、降到底部限位时产生的轴向冲击载荷。

　　安装边界部分，减速端盖一体延伸出两个带镶嵌钢衬套的安装支脚，支脚的孔位间距、伸出角度完全匹配VAZ2109车门钣金的预装螺柱，安装时直接把支脚孔套入车门螺柱，拧上两颗固定螺母即可完成定位，不需要额外打孔做转接支架，两个衬套采用过盈压装在铝支脚孔内，避免长期电机运转振动导致铝孔磨损失圆、出现电机移位异响。电机尾部引出一根多芯橡胶护套线缆，线缆长度预留了车门玻璃升降、车门开关摆动的拉扯余量，出线位置做了防折弯橡胶护套，顺着车门内腔走线接入车窗控制开关与车载供电回路。

　　功能特性层面，这款电机自带大减速比蜗轮蜗杆结构，电机本体的高转速低扭矩输出经过蜗杆传动减速后，输出轴可以提供足够大的卷绕扭矩，即便玻璃导轨存在轻微泥污阻力、冬季玻璃与胶条轻微冻结，也能带动拉线完成升降动作；同时蜗轮蜗杆结构具备反向自锁特性，当电机断电不工作时，输出轴无法被外力反向转动，能够锁止玻璃位置，车辆行驶颠簸、或者外部试图按压玻璃时，玻璃不会出现自行下滑、被强行压开的问题，省去了额外的玻璃锁止机构。

　　建模还原时需要重点把控几个装配公差维度：首先是电机圆柱壳体和减速铝壳的对接止口配合，止口采用小间隙过渡配合，装配后两者同轴度需要控制在0.1mm以内，避免蜗杆和电机轴不同心造成运转卡滞、异响；其次是两个安装支脚的衬套同轴度、支脚相对于输出轴的位置度，必须和车门安装孔位完全对齐，否则装车时会出现强制装配导致电机壳受应力，运转时振动噪音明显增大；线缆的走向需要模拟车门内的实际弯曲半径，避免数模里线缆和玻璃升降运动轨迹、车门防撞梁出现干涉。在配件开发场景中，这套数模既可以作为老款车型售后替换电机的开模参考，也可以用于同类型拉线式车窗升降机构的动力选型参考，核对输出扭矩、安装孔位、输出轴接口尺寸后，即可适配多款同平台俄系乘用车的车窗改装与维修替换，结构上省略了多余的外置控制模块，依靠电机内部的过载热敏开关实现堵转保护，当玻璃升到极限位置持续通电时，热敏开关受热切断回路，避免电机长时间堵转烧蚀绕组，是老式汽车电动附件可靠性优先的典型设计思路。
