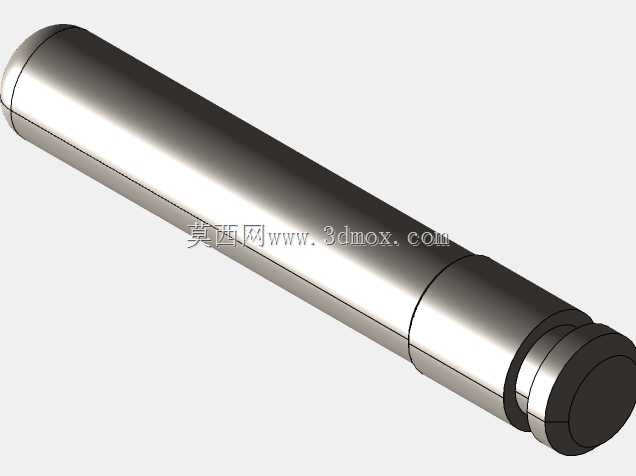

带卡槽限位圆柱销轴类机械零件结构

　　这类带端部卡槽的圆柱销轴结构，在各类工装夹具、自动化输送线、通讯设备安装支架、小型机电产品的铰接部位应用十分广泛，日常做结构设计时，这类零件看似简单，实则很多细节直接影响整套机构的运行稳定性。从实际使用场景来看，这类销轴常作为两个相对转动部件的铰接承载件，比如通讯设备机柜内部的门板铰接支点、小型工装的翻转定位支撑、自动化设备上连杆机构的转动连接轴，部分轻载传动场景下也会作为导向轴使用，承担径向承载与轴向定位的双重作用。

　　从功能特性上看，该销轴主体采用等直径圆柱段设计，保证转动配合时的同轴度，端部加工的环形卡槽是核心定位结构，装配时配合轴用弹性挡圈即可实现轴向限位，避免销轴在设备运行过程中从安装孔内窜出脱落，相比端部打孔穿开口销的定位方式，这种卡槽加挡圈的结构装配效率更高，轴向占用空间更小，适合安装空间紧凑的场景。销轴的圆弧导入端设计，是为了装配时能够快速对准安装孔，减少装配过程中孔口与轴端的磕碰，尤其是在批量装配的产线上，圆弧导入端能大幅降低装配对位的时间成本，也能避免硬敲装配导致的轴端变形、孔口毛刺等问题。

　　设计这类销轴时，首先要根据承载工况确定主体直径，轻载铰接场景下，配合公差一般选用间隙配合，保证转动灵活无卡滞，若作为导向轴使用则需要根据导向精度要求调整配合公差，必要时表面做硬化处理提升耐磨性能。端部卡槽的位置设计需要结合安装件的总厚度确定，要保证挡圈装入后，被连接的两个部件存在微小的轴向窜动间隙，避免装配后部件被夹死无法转动，同时卡槽的深度与宽度要符合对应规格轴用挡圈的标准尺寸，不能随意设计非标槽宽，否则会出现挡圈无法装入或者装入后容易松脱的问题。销轴的总长度设计需要严格匹配安装边界，要考虑挡圈安装后突出轴端面的尺寸，避免装配后轴端或者挡圈与周边其他零部件发生运动干涉，很多新手设计时容易忽略挡圈的厚度占用，导致装配后机构运动时出现刮碰。

　　从加工角度看，这类销轴一般采用圆钢料通过cnc车削加工成型，主体圆柱面的粗糙度要控制在合理范围，作为转动铰接使用时，表面粗糙度不能过高，否则会加快配合孔的磨损，缩短整套铰接结构的使用寿命，卡槽的加工要保证槽口无毛刺，避免挡圈装配时被毛刺卡滞，导致挡圈无法完全卡入槽内，留下松脱的安全隐患。实际选型使用时，还要注意销轴的材质匹配，普通工况下采用45号钢调质处理即可满足强度要求，若在腐蚀环境下使用则需要选用不锈钢材质，或者表面做镀镍、镀锌处理提升防锈能力。在通讯设备的安装结构中，这类销轴还需要考虑装配后的电磁兼容性能，必要时表面做绝缘处理或者选用非金属材质加工，但大部分金属结构的通讯机柜内，钢制销轴搭配挡圈的结构已经能满足长期使用的强度与可靠性要求。做三维建模时，这类零件的特征虽然简单，但需要严格按照机械设计标准标注卡槽的尺寸公差、各段轴径的同轴度要求，避免加工出来的零件出现装配卡滞、定位失效的问题，尤其是卡槽到轴肩的距离尺寸，直接决定了装配后的轴向间隙，是加工过程中需要重点控制的尺寸项。
