Amarok三夹版夹持工装结构设计

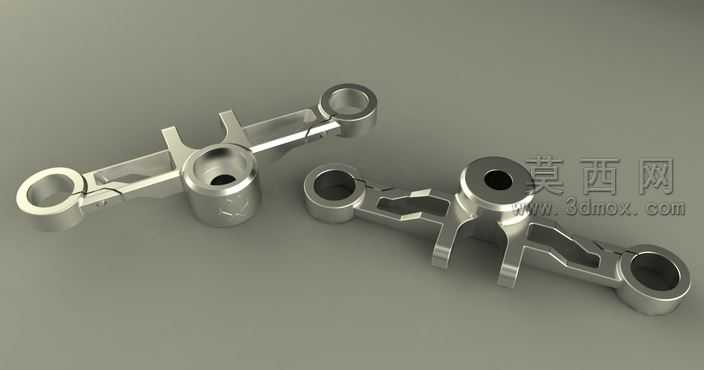

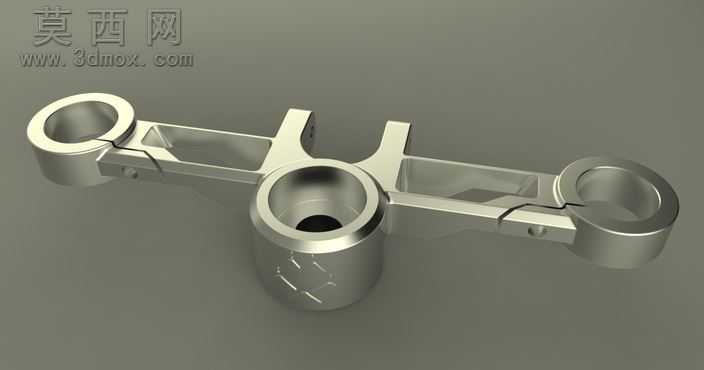

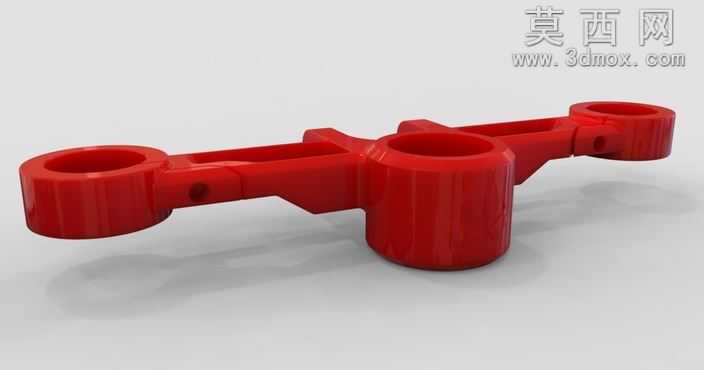

本作品为Amarok三夹版本夹持工装的三维建模设计成果，整体采用对称式布局结构，核心夹持单元位于模型中部，两侧延伸出对称的连接臂与环形定位结构，整体造型规整，受力分布均匀，适配多场景夹持定位需求。建模过程中严格遵循机械加工工艺要求，对各部件的衔接公差、装配间隙进行了精准设定，中部圆形基座设置有中心定位孔，可实现与配套驱动部件的同轴装配，两侧U型夹持爪的开口尺寸、圆弧过渡角度均经过反复校核，既保证夹持作业时的接触面积足够，又避免尖角结构造成的应力集中问题。材质渲染方面采用金属哑光质感，还原了不锈钢工装的真实表面肌理，对基座的台阶面、夹持爪的刃口、环形结构的内外圆面分别设置了不同的粗糙度参数，让渲染效果更贴近实际加工后的零件状态。结构设计上充分考虑了工装的使用强度，各连接臂的厚度、过渡圆角的半径均按照夹持工况下的受力载荷进行参数化设定，在保证整体轻量化的前提下，避免长期使用出现形变问题。两侧的环形结构可作为辅助定位或挂装接口，拓展了该工装的使用场景，中部基座与两侧夹持臂采用一体化建模思路，减少了装配环节的误差累积，同时预留了后续优化改进的参数调整空间。整个建模过程从草图绘制到特征拉伸、倒角、装配校验全流程遵循机械设计规范，各部件的尺寸链经过完整验算，确保加工后可直接投入装配使用，无需二次修配，能够有效提升夹持作业的装夹效率与定位精度，适配自动化生产线或手动装夹工位的使用需求。
