Amarok摩托车上联板夹持结构设计

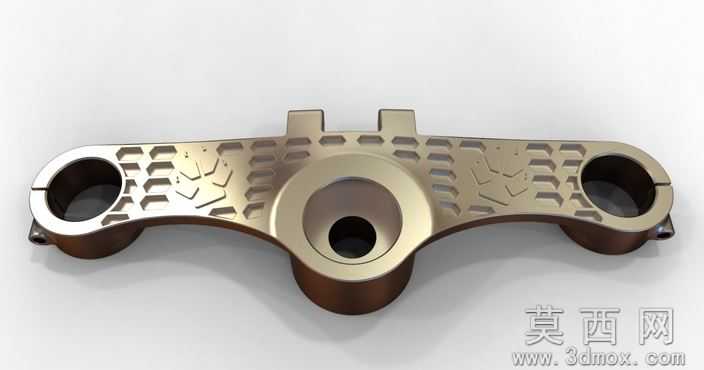

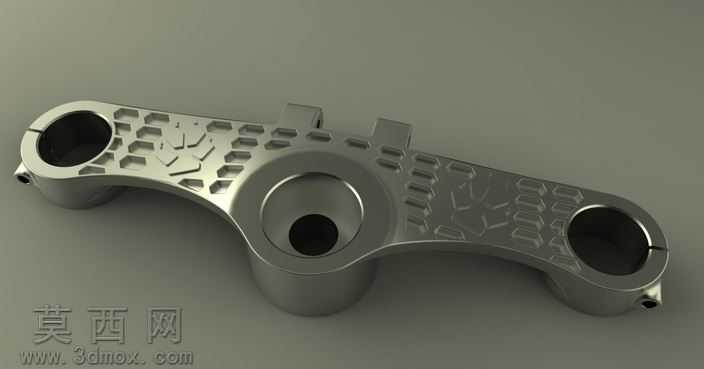

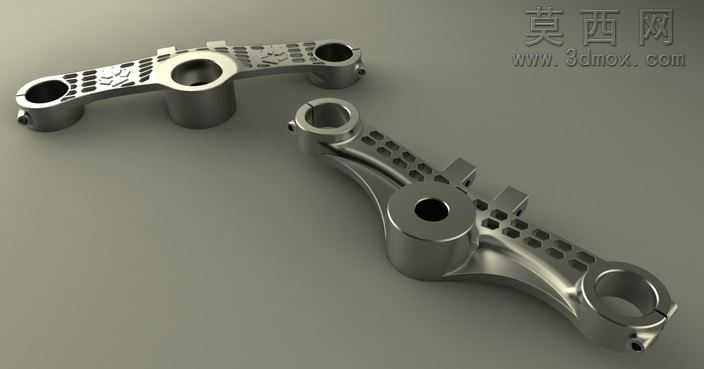

本作品为摩托车转向系统的上联板夹持构件三维建模设计，整体采用一体化成型的结构布局，建模阶段以功能需求为核心导向，首先确定三个核心安装孔位的同轴度、中心距参数，严格匹配摩托车前减震与方向柱的装配尺寸要求，保证构件安装后可实现稳定的转向连接功能。建模过程中优先采用参数化草图驱动特征的方式构建基础轮廓，先绘制整体的对称式弧形基体，再依次完成两端减震夹持孔、中部方向柱安装孔的特征切除，针对夹持孔的开口锁紧结构，单独设计了窄缝开槽与锁紧凸台结构，保证装配时可通过紧固件收紧夹持孔，实现与减震杆的紧密抱合固定。在结构优化环节，设计人员在基体表面添加了阵列式六边形镂空减重结构，在不降低构件整体结构强度、抗扭抗弯性能的前提下，最大程度削减构件的整体重量，实现轻量化设计目标，同时该镂空纹理也提升了构件的外观质感，兼顾功能性与视觉表现力。材质与渲染阶段，为还原金属构件的真实质感，选用了高强度铝合金材质作为基础材质，调整材质参数模拟出金属表面经过哑光阳极氧化处理的细腻磨砂质感，添加了轻微的环境反射效果，让金属材质的冷冽质感得到充分展现；渲染时采用柔和的侧上方布光，清晰呈现出镂空结构的凹凸层次、各安装孔的边缘倒角细节，以及基体表面的光影过渡效果，完整展现构件的结构细节与设计质感。整体结构设计充分考虑了实际使用中的受力需求，三个安装位的壁厚做了针对性加厚处理，镂空区域的筋条走向匹配受力传导路径，避免应力集中问题，夹持部位的接触面做了精度预留设计，保证装配后的夹持稳定性，整体结构既满足摩托车转向部件的高强度使用要求，又通过轻量化纹理设计实现了外观与性能的平衡，可直接用于结构验证、装配模拟以及相关配件的设计参考。
