Amarok三人夹V4工装夹具结构设计

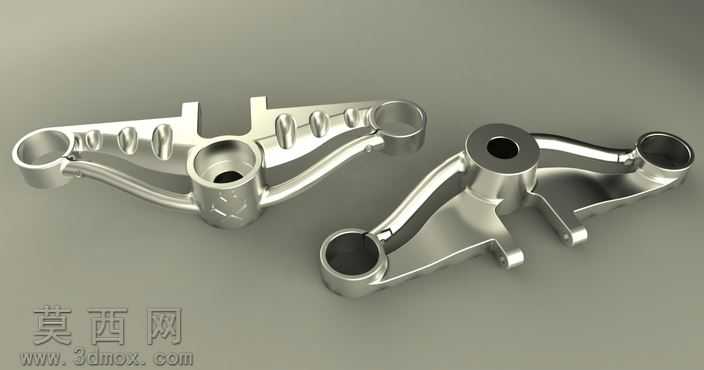

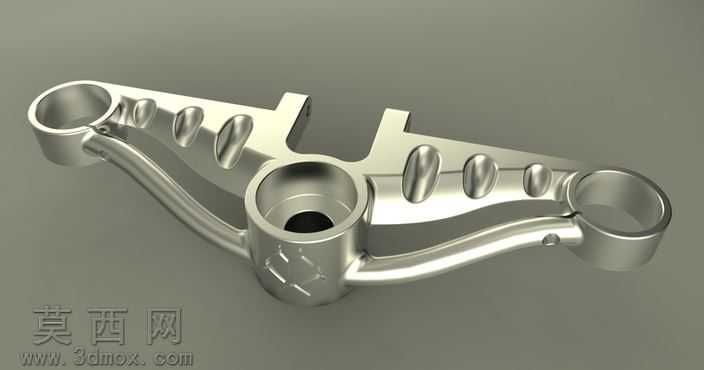

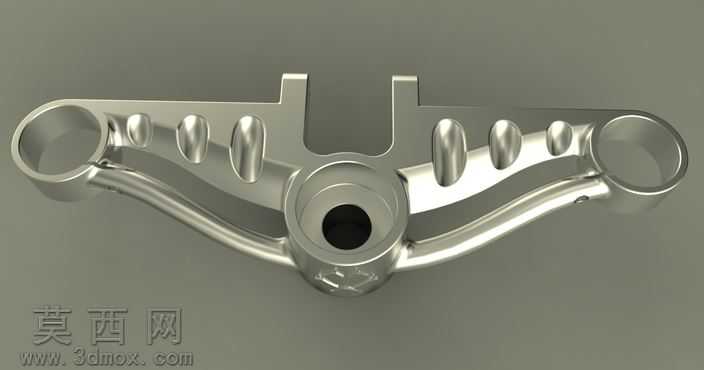

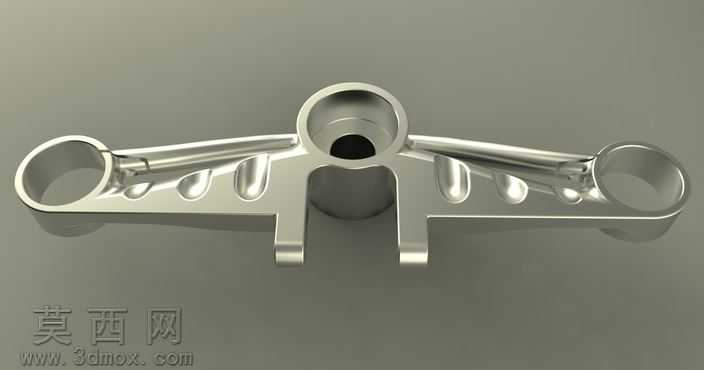

本作品为Amarok三人夹V4工装夹具的三维设计成果，采用KeyCreator 2011完成全参数化建模，最终通过渲染呈现出逼真的金属质感效果。建模阶段严格遵循机械加工工艺逻辑，从整体功能需求出发拆解结构：主体采用对称式双臂延展构型，中心设置带通孔的柱状基座作为核心承载与定位基准，基座两侧延伸出流线型的夹持臂结构，臂身均匀排布水滴状减重凹槽，在保证结构刚性的前提下有效降低零件自重，同时兼顾外观的工艺美学设计。臂体末端设置环形套筒结构，用于配套装夹定位销或连接传动杆件，臂身下方增设凸起的限位挡块，可在夹持作业时实现精准的行程限位，避免夹持过位损伤工件。建模过程中对所有过渡棱边做了符合机械加工要求的圆角处理，消除应力集中隐患，各装配孔位严格按照公差配合标准设定尺寸，确保实际生产加工后可顺利完成装配。材质渲染阶段选用抛光金属材质，调整环境反射与粗糙度参数，还原金属机加工后的细腻光泽，通过光影对比清晰展现零件的曲面起伏与结构层次，直观呈现各部位的厚度变化与连接关系。设计思路围绕多工位同步夹持需求展开，对称式结构可同时适配三个夹持点位的同步作业需求，相比单工位夹具大幅提升装夹效率，流线型的臂身结构优化了受力传导路径，在夹持受力时可将载荷均匀分散至整个臂体，避免局部应力过大导致的结构变形，基座的中心通孔设计既可以作为定位孔使用，也可穿入锁紧杆件实现夹具整体的固定安装，整体结构紧凑无冗余设计，兼顾实用性与加工可行性，可直接用于五金加工、工件装配等场景的工装配套，也可作为同类夹持机构设计的参考原型。
