绘图定位行针辅助工具结构设计

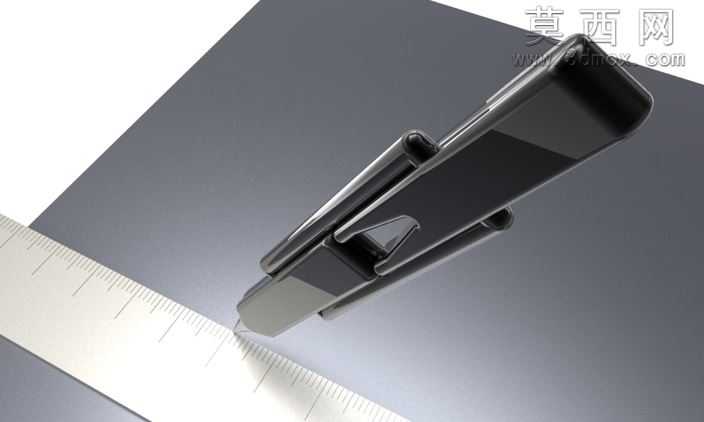

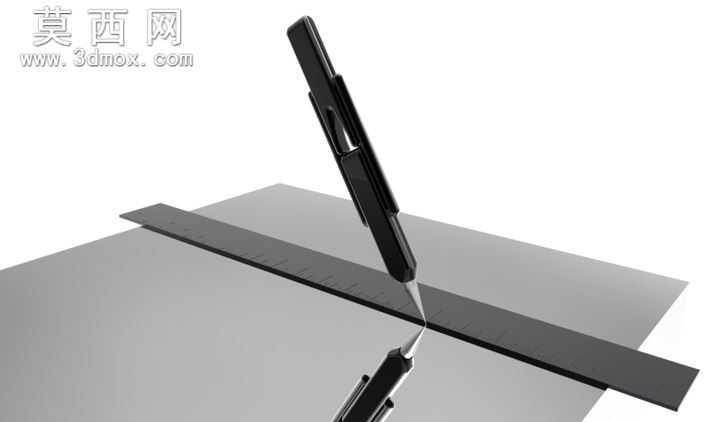

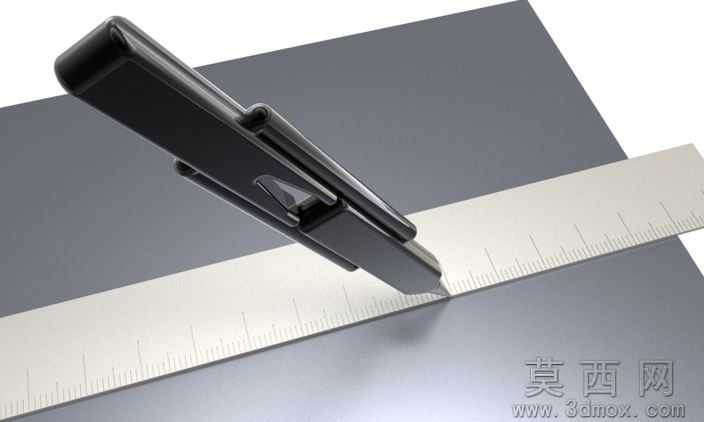

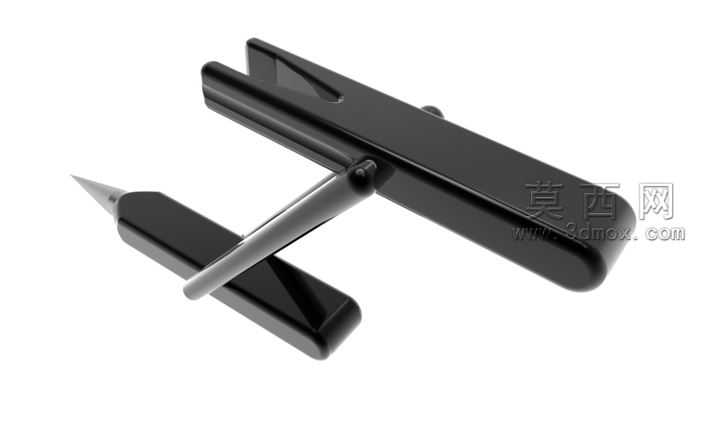

本作品为绘图划线作业专用的行针辅助工具，整体采用三维参数化建模方式完成全结构设计，建模过程中对各部件的装配公差、活动间隙进行了精准约束，确保成品可顺畅实现夹持、滑动、定位的全功能动作。模型渲染阶段采用哑光金属材质模拟主体结构的硬质合金质感，表面做了细微的磨砂纹理处理，还原工业级手动工具的真实触感，夹持部位的弹性结构采用高对比度的深色哑光材质，与金属尺身的亮面质感形成明确区分，视觉上可清晰识别各功能部件的边界。结构设计上，该工具采用夹式滑动基座搭配垂直定位针的组合形式，基座内侧设置有适配直尺侧边的导向滑槽，可沿着直尺边缘做无偏移的直线滑动，滑槽内部预留了0.1mm的配合间隙，既保证滑动过程顺滑无卡顿，又不会出现横向晃动影响划线精度；基座中部集成了弹性夹持结构，无需额外锁止件即可快速固定在直尺任意位置，按压即可解锁滑动，松开即可自动锁止定位，操作逻辑符合单手使用的人机工程要求。定位针采用锥形尖头设计，针尖部位做了圆角过渡处理，既保证划线时的接触精度，又避免尖锐部位过度磨损，针身与基座采用过盈配合连接，保证长期使用不会出现松动偏移。设计思路围绕手绘工程图、金属薄板划线的实际作业场景展开，针对传统划线操作中需要一手固定直尺、一手操控划针容易出现偏移的痛点，通过集成式的滑动夹持结构将划针与直尺结合为一体，作业时仅需单手握持工具沿直尺滑动即可完成高精度直线绘制，大幅降低操作难度的同时提升划线精度，整体结构无复杂异形件，所有部件均可通过常规机加工或3D打印方式制作，具备良好的落地实用性。
