带式输送机分段承载钢架有限元结构

　　该分段钢架主要服务于带式输送线路中的局部支撑段，常见于散料输送、生产线物料转运、港口堆场、矿山给料以及厂区内部连续输送场景。它并不是独立完成输送动作的设备，而是承担托辊组、皮带、物料载荷以及运行振动传递的基础承载结构。实际布置时，钢架沿输送方向分段安装，每一段对应若干托辊位置，段与段之间通过端部连接结构形成连续支撑线路，使皮带能够在预定高度和倾角上稳定运行。

　　从结构功能看，该钢架的核心任务是为三个托辊提供可靠安装基准。托辊装配后，皮带放置在托辊上，运行过程中皮带自重、物料重量、加料冲击、跑偏侧向力以及启停惯性载荷都会通过托辊支座传入钢架。钢架需要在这些复合载荷下保持足够刚度，避免托辊轴线位置发生明显偏移。若机架挠度过大，托辊组之间会出现高度差，皮带局部悬空或受压不均，轻则造成皮带跑偏、撒料和托辊异常磨损，重则引起皮带褶皱、机架连接松动甚至支撑段失稳。因此，该类结构设计不能只关注杆件是否“看起来结实”，更要关注载荷路径、节点刚度和整体变形协调。

　　模型中采用型钢杆件组成空间框架，纵向主梁承担沿输送方向的连续弯曲载荷，斜向支腿将上部载荷传递到底部基础，底部横向杆件则负责维持两支腿之间的开档尺寸，并抵抗皮带跑偏和偏载带来的扭转。上部梁体上预留或建立了托辊安装位置，安装面的平面度、孔位间距以及托辊轴线与输送方向的垂直度，是现场装配时需要重点控制的边界条件。对于槽型托辊布置而言，三个托辊通常形成中间水平、两侧倾斜的槽形截面，钢架对应支座也必须保持相应角度，否则皮带无法形成稳定料槽，输送量和运行阻力都会受到影响。

　　设计思路上，这类分段机架优先保证传力路径短、节点构造简单、现场拼接方便。纵向梁不宜频繁断开，以免在皮带载荷作用下形成局部薄弱区；支腿与主梁连接处应避免仅靠单薄连接板承受弯矩，通常需要通过加劲、包角或合理焊缝布置使力流平顺过渡。底部框架除了承受竖向压力，还起到安装定位作用，地脚或基础连接点的位置要与土建预埋、支架间距和检修通道相协调。若输送段位于高架平台或移动设备上，还需要进一步控制机架自重，在满足挠度和稳定性的前提下减小杆件截面，降低整体支撑系统负担。

　　外形尺寸方面，该结构的宽度由皮带宽度、托辊组长度、安全间隙以及检修空间共同决定；高度则取决于输送线标高、下料点位置、支腿稳定性和人员维护要求。分段长度不能随意确定，过长会导致运输、吊装和现场校正困难，过短则会增加连接节点数量，降低整体刚度并提高安装工作量。实际工程中，分段边界通常结合托辊间距、标准节长度、运输尺寸和吊装能力统一确定。端部连接区域要预留螺栓或焊接装配空间，相邻机架安装后应保证纵向梁顶面平顺，托辊安装孔在同一直线上，避免段间错台。

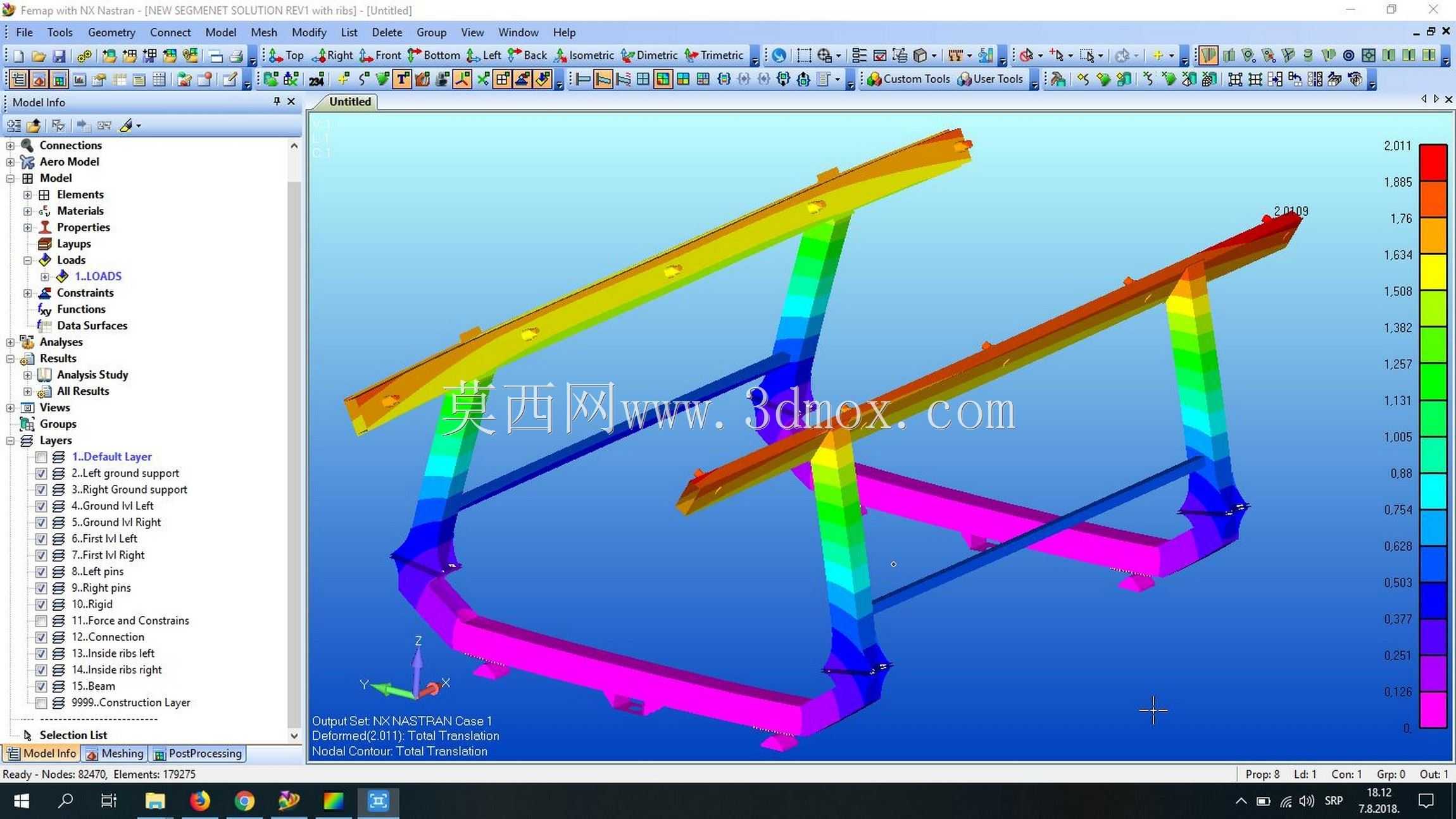

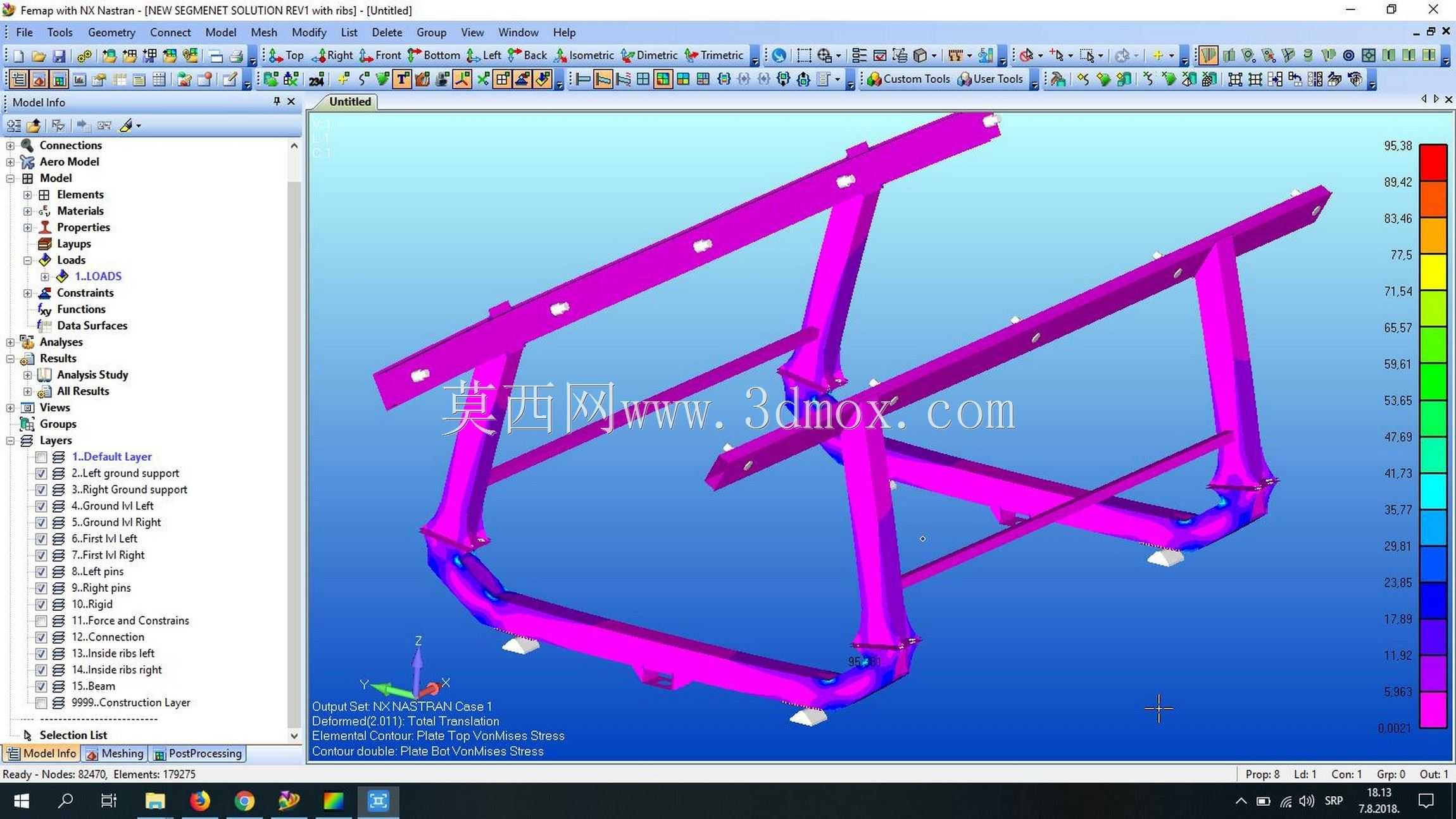

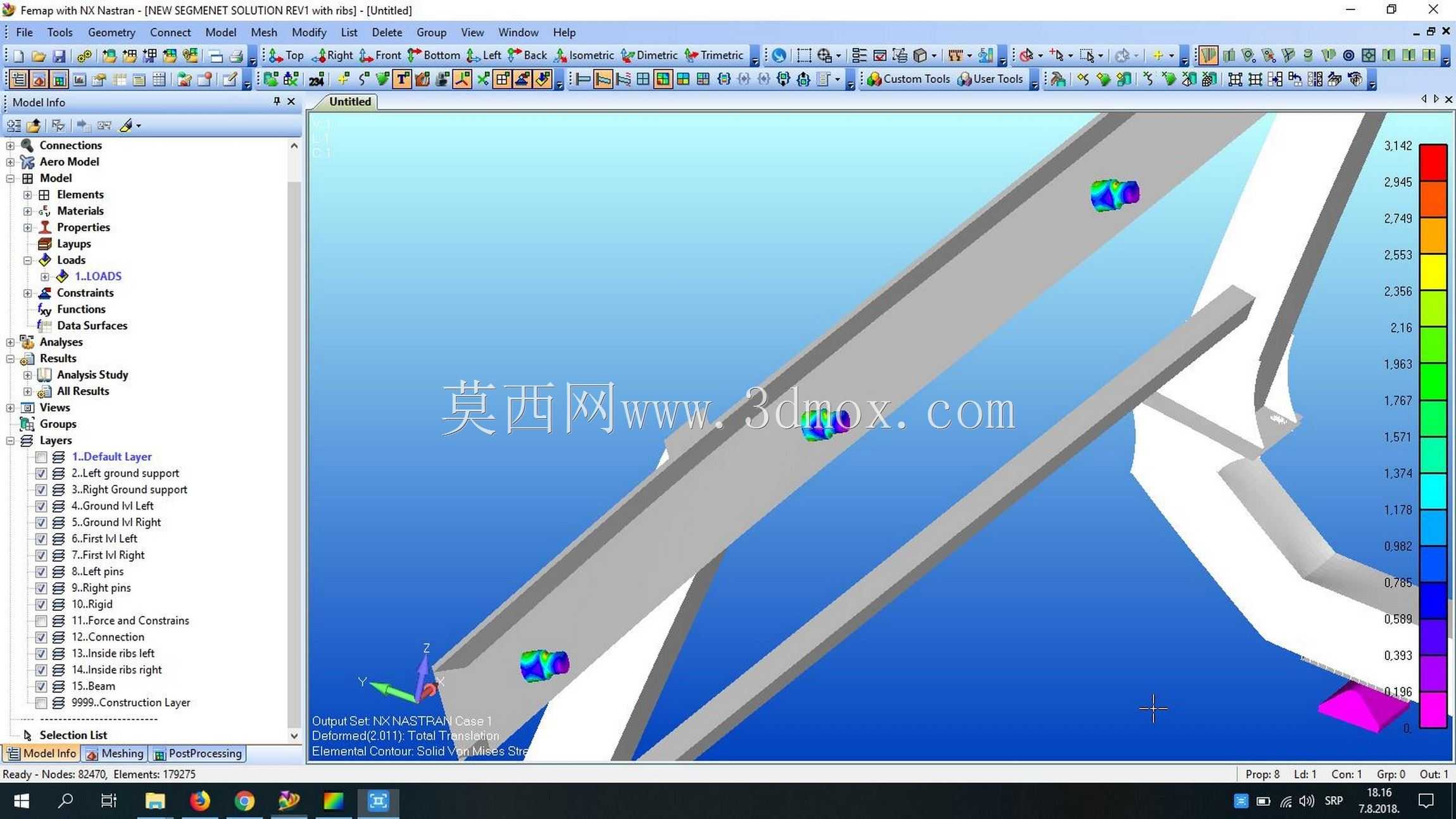

　　有限元分析在该结构中具有明确工程意义。模型将杆件、连接板和支座作为整体考虑，能够观察竖向载荷下主梁弯曲、支腿压缩、底部框架张开以及节点附近应力集中情况。分析结果不应只看最大应力数值，还要结合位移云图判断托辊安装位置的相对沉降。对于输送机架，刚度往往比单纯强度更能反映运行质量，尤其是托辊支撑点之间的高差和横向摆动，会直接影响皮带对中。应力较高的区域通常出现在主梁与支腿交接处、托辊支座附近以及端部连接孔周围，这些位置在详图设计时应重点检查焊缝、板厚和螺栓规格。

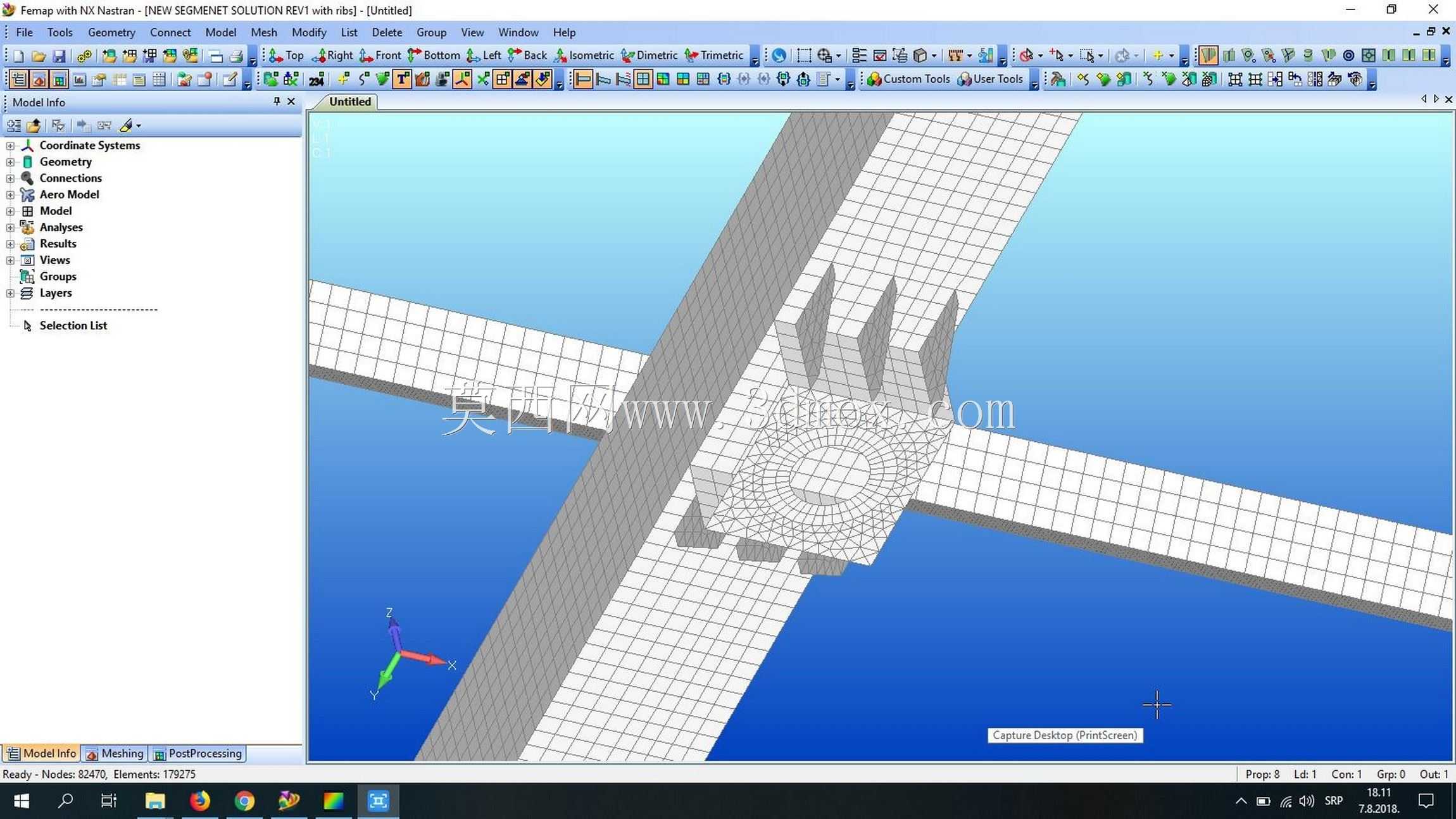

　　在建模处理上，钢结构框架需要真实反映杆件截面方向和节点连接关系，不能把空间受力结构简化成孤立直线。托辊载荷可按支座反力形式施加到对应安装点，物料和皮带载荷则根据输送量、带宽、托辊间距及动载系数进行组合。边界条件应与实际支撑方式一致，若地脚螺栓限制了位移，就不能简单按完全固定处理；若机架放置在可调整支座上，也需要保留适当滑移或转动特性。这样得到的变形和应力分布，才能为截面优化、筋板布置和连接设计提供依据。

　　该结构适用于需要对皮带输送段进行承载校核、机架方案比对或详细设计的工程场景。通过三维模型可以直观检查托辊装配空间、杆件干涉、维护距离和分段对接关系，也能在投产前发现节点刚度不足、支撑点布置不合理等问题。整体上，它体现的是输送设备中典型的“皮带—托辊—机架—基础”载荷传递逻辑，结构形式虽然简洁，但对尺寸边界、安装精度和刚度控制有较高要求。
