空心管材电动型材弯曲加工设备

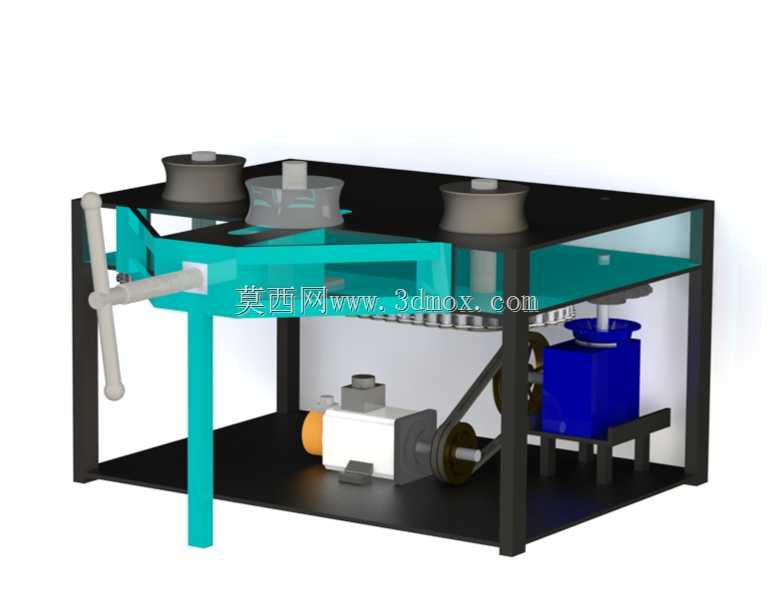

　　这套空心管型材弯曲设备的三维结构，面向车间现场中小规格金属管材、薄壁型材的冷弯成型工序搭建，在五金加工、护栏制作、家具管件生产、管路预制、小型钢结构件加工场景里都能落地使用。设备整体采用框架式台架布局，上层为平整加工工作台面，台面上预留多组安装定位孔与长条形调节槽，既可以固定弯曲成型模具，也能根据不同管径、不同弯曲半径的加工需求调整靠模、导向座的安装位置，适配多批次换产的加工要求。

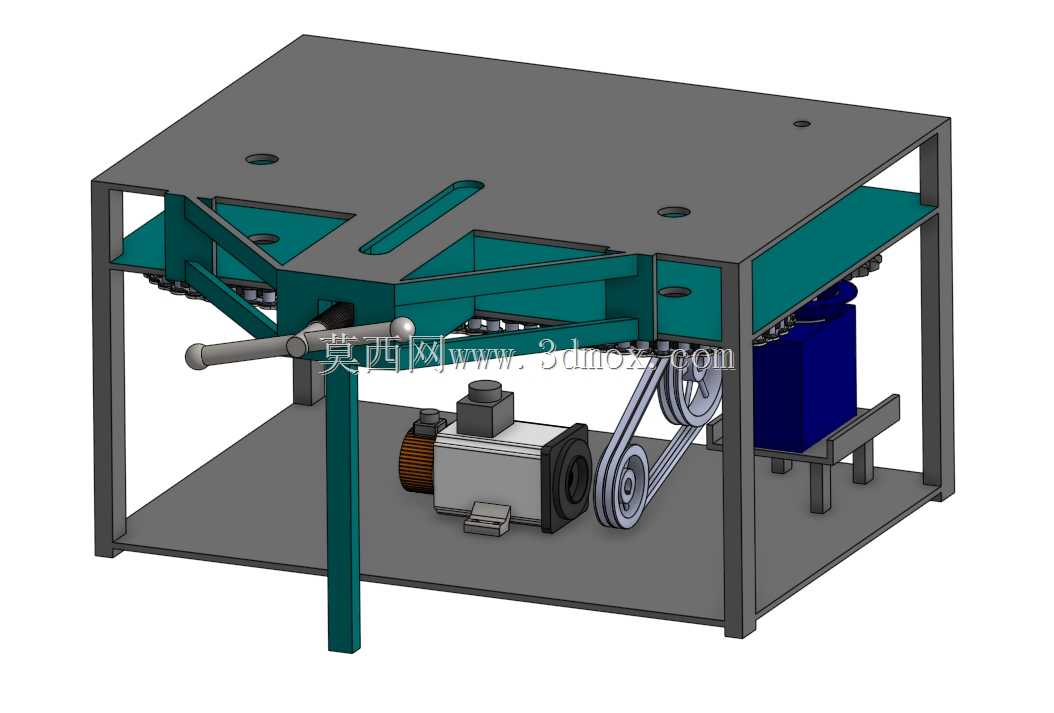

　　从结构排布逻辑来看，设备将动力驱动单元全部收纳在台架下层腔体：驱动电机横向固定在下层底板上，电机输出端通过带轮传动组将动力传递至弯曲主轴，带传动的布局一方面可以缓冲弯管作业时的冲击载荷，避免电机直接承受径向过载，另一方面也能通过更换不同直径带轮调整输出转速，匹配不同壁厚、不同材质管材的弯曲进给速度，防止薄壁管弯曲时出现起皱、瘪管缺陷。台架侧部预留液压站安装位，可配套液压夹紧组件，在弯曲作业前将管材待弯段牢牢压紧，避免送料偏移。台面前侧伸出手动操作杆，可用于手动微调主轴转角、辅助卸料或者在断电状态下调整模具工位，兼顾电动作业的高效率与手动微调的灵活性。

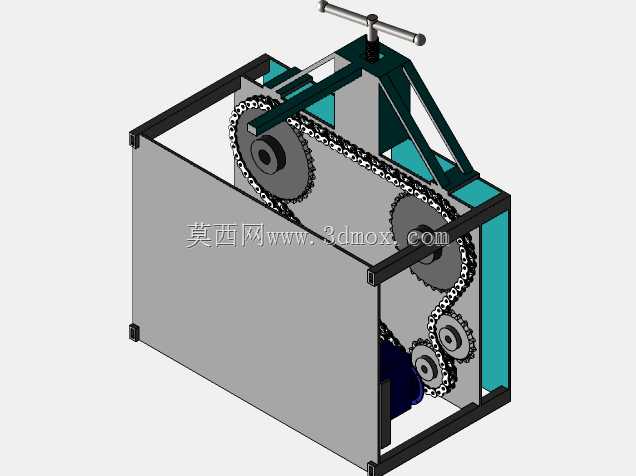

　　设备的弯曲执行端藏在台面下方的工作区域，弯曲模具、导向轮、压紧滑块的安装轴座都直接固定在台架的加强横梁上，横梁采用厚钢板折弯焊接成型，承受弯曲反力的位置额外加焊三角加强筋，避免长期满负荷作业出现台架变形。弯曲作业时，管材从台面的进料位送入，穿过导向轮与成型模之间的型腔，压紧装置先将管材直线段锁死，主轴带动成型模回转，即可将管材绕模具型腔弯折至设定角度，针对圆管、方管、异型薄壁型材，只需要更换对应型腔的模具与导向轮，无需改动主机架结构，换型成本低。

　　在安装边界方面，整套设备的台架采用矩形钢管焊接成型，底部为整块承重底板，所有动力部件、传动部件的安装面都经过铣削找平，保证带轮同轴度、主轴垂直度符合装配要求。设备占地面积适配常规小型机加工车间的工位排布，不需要额外做深埋地基，放置在硬化车间地面、垫上减震垫即可接电投产；台面高度符合人工送料的操作 ergonomic 要求，操作人员站在设备前侧即可完成上料、定位、触发加工、卸料的全流程，不需要登高或者俯身操作。台架的侧板预留了检修开口，日常维护时可以直接伸手调整皮带张紧度、给转轴加注润滑脂、检查电机接线，不需要整体拆解台架。

　　结构设计阶段重点规避了弯管设备常见的几个痛点：一是将传动带轮全部设置在台架内部，外侧加装防护挡板，避免作业时人员触碰运转部件，同时防止车间的金属碎屑、焊渣掉落到皮带槽里造成传动打滑；二是台面的调节槽采用沉孔设计，固定螺栓的顶面不高出工作台面，送料、取件时不会刮伤管材表面；三是动力单元与弯曲工作区上下分层排布，弯管时滴落的切削润滑液、氧化碎屑只会落在台面或者中层接渣板上，不会污染电机、带轮等传动部件，延长设备使用寿命。针对不同的生产节拍，既可以选择纯电动模式完成小角度多弯段的连续加工，也可以配合手动定位完成小批量定制管件的单件弯曲，设备的刚性冗余足以覆盖常规碳钢管、不锈钢管、铝合金型材的弯曲载荷，不会出现主轴颤振、机架晃动感，成型后的管材弯曲段圆弧顺滑，椭圆度控制在管件加工的允许公差范围内。
