型材弯管机链传动机架结构设计

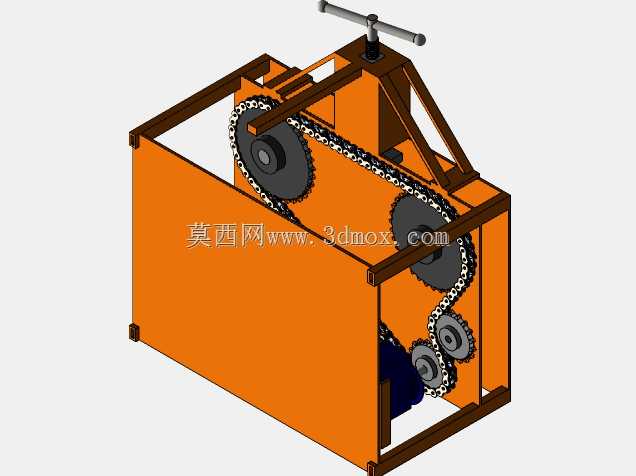

　　在管材加工车间的日常工况里，圆形空心管的小半径弯折一直是工装排布里很常见的需求，不管是护栏扶手、管路支架、轻型车架管件，还是户外展架、农机防护栏的弯制工序，都需要一台结构紧凑、传动可靠的弯管设备来完成冷弯作业。这套三维结构完整呈现了台式型材弯管机的整机布局，从机架承载、动力传递到手动调节端都做了实体建模，每一处装配关系都对应实际加工里的干涉校验需求。

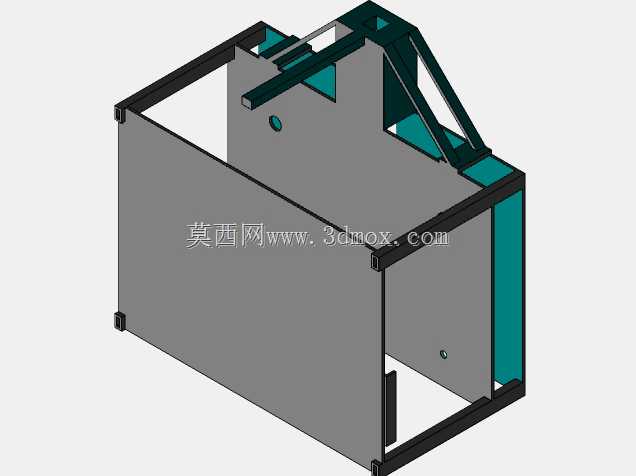

　　从安装边界来看，整机采用方管焊接框架作为主体承载结构，橙色封板覆盖机架外侧，既可以遮挡内部传动链条与链轮，避免加工碎屑、切削粉尘落入传动副，也能在车间转运时防止操作人员误触运动部件。框架整体为立式台式布局，占地面积适配普通工位的操作台摆放，底部预留了电机安装腔，动力源内置在机架下部，不需要额外外接庞大的动力柜，车间布线时仅需预留对应供电点位即可，周边操作空间只需要在机身前后留出管件上下料的让位距离，侧向不需要额外留出大尺寸检修通道，日常维护时拆开侧封板就能接触到全部传动零件。

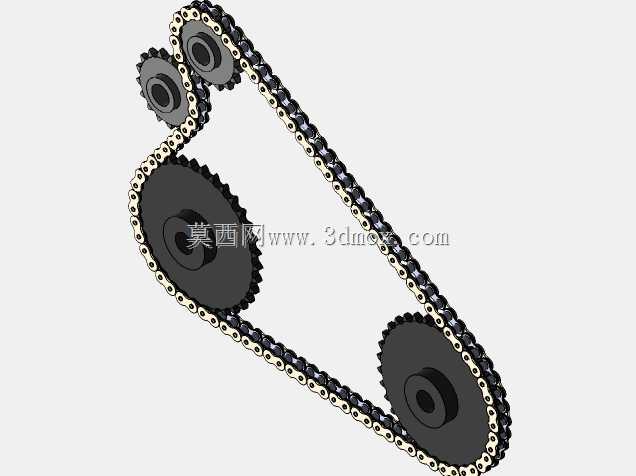

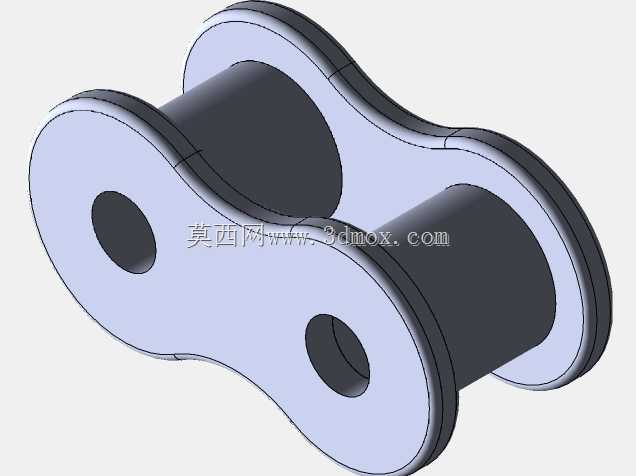

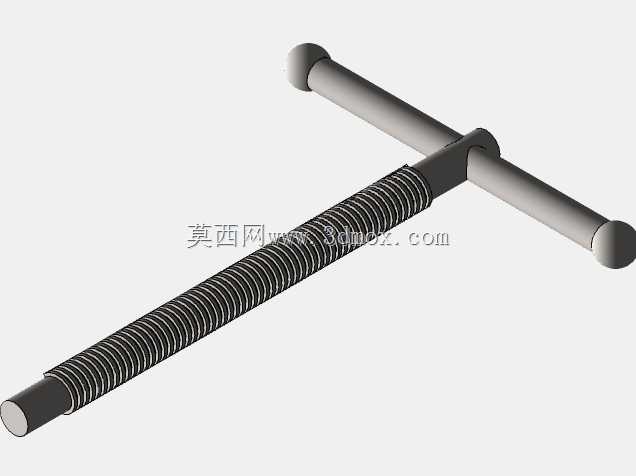

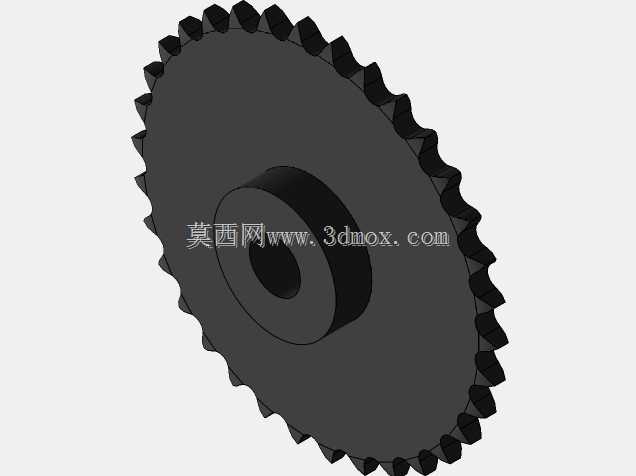

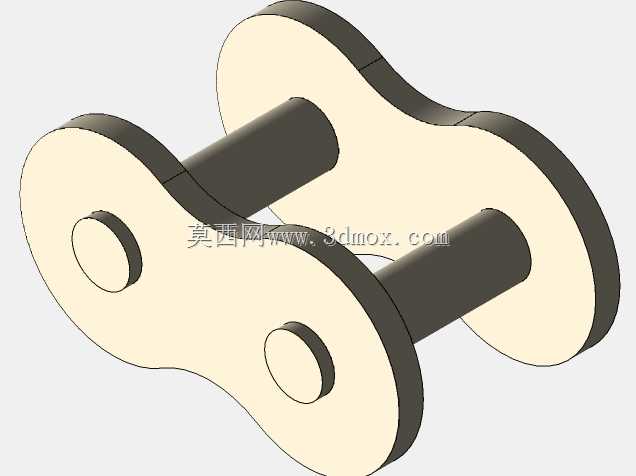

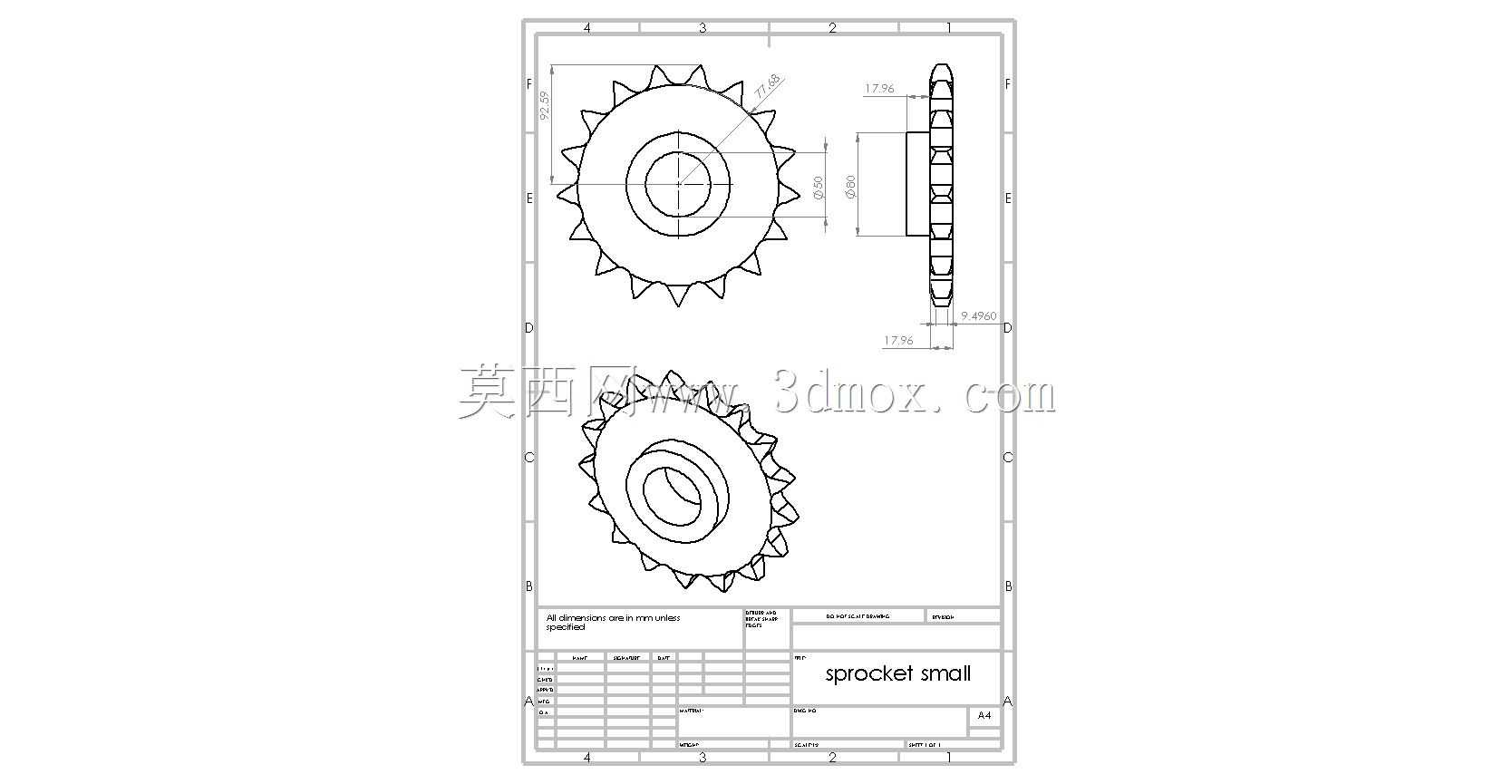

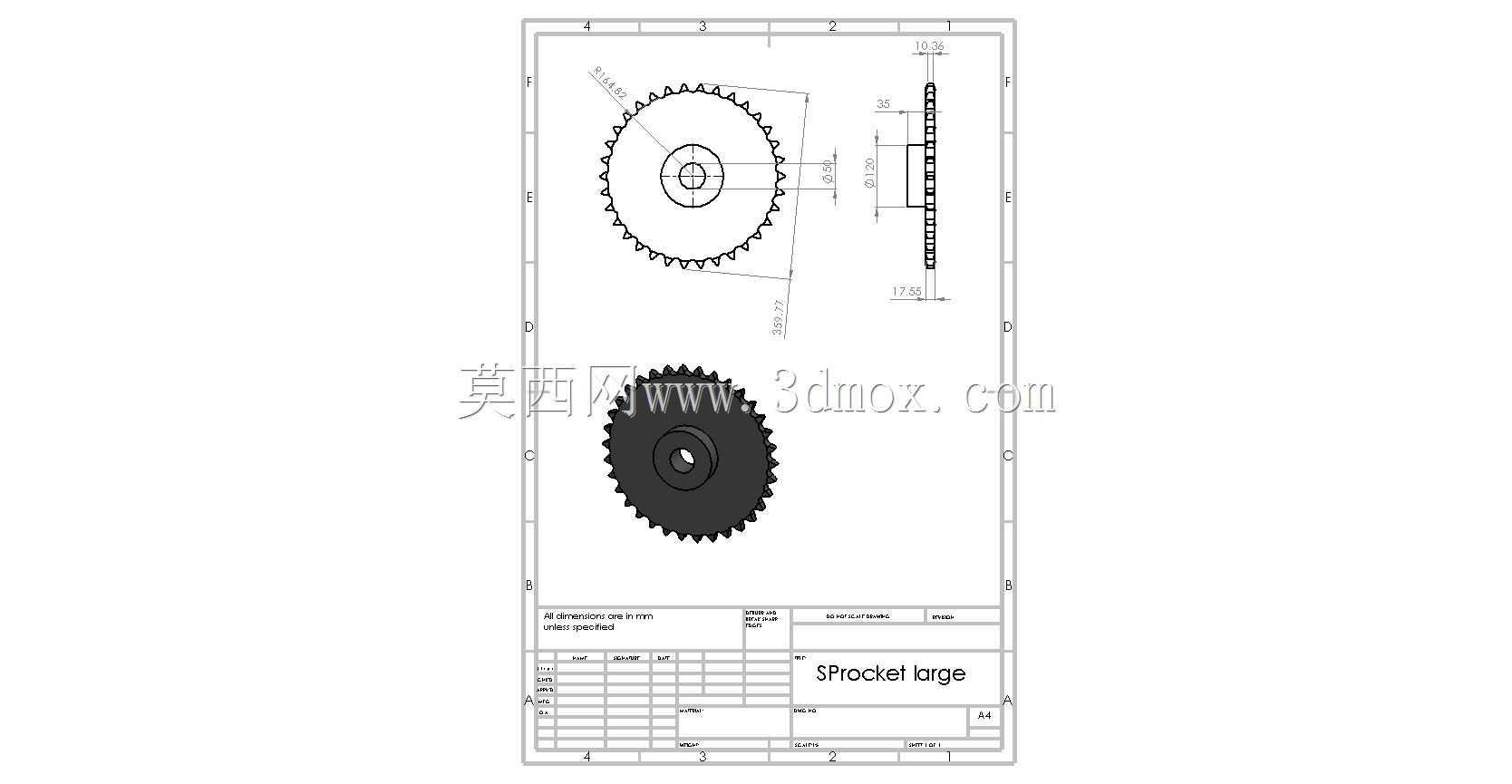

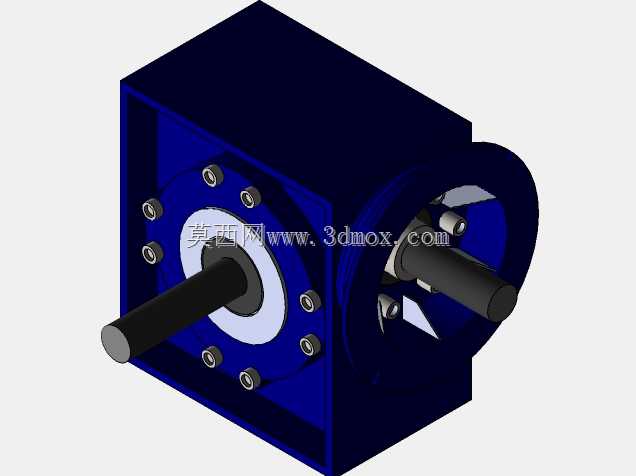

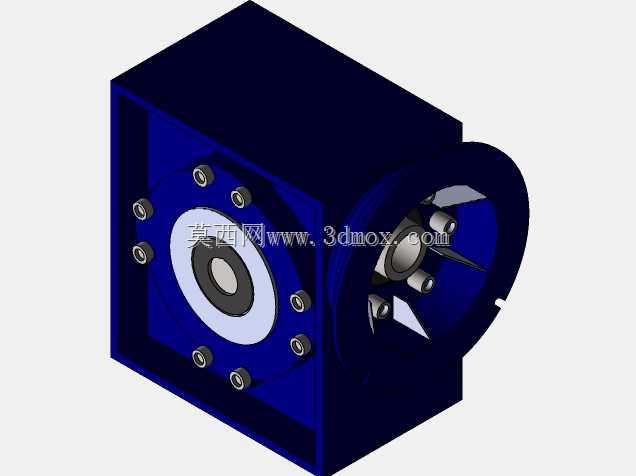

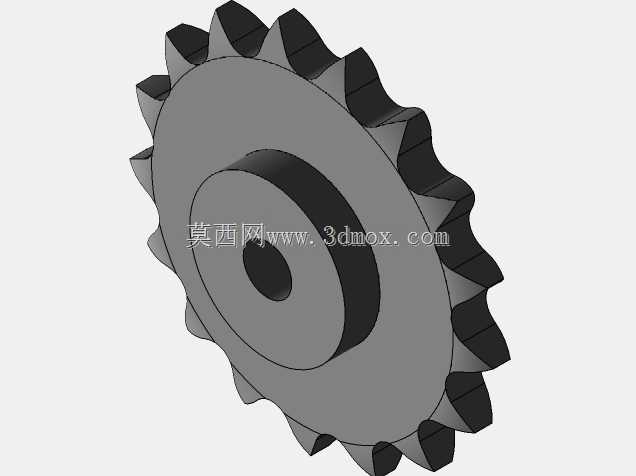

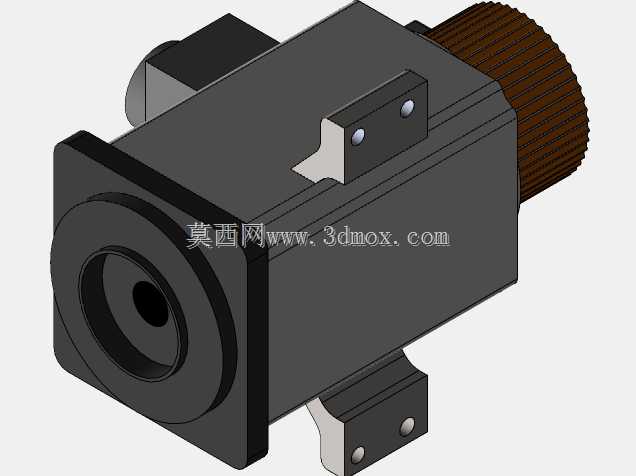

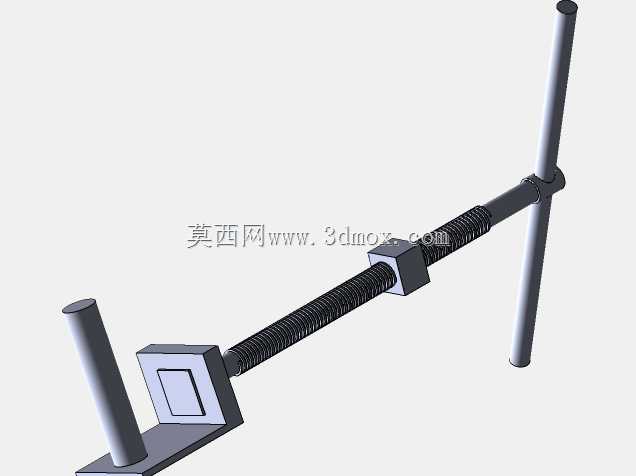

　　传动路径的设计思路非常清晰，下部驱动电机输出动力后，经由多级链轮与套筒滚子链逐级减速增扭，链条依次啮合不同节圆的链轮，把电机的高转速低扭矩输出转化为弯管主轴需要的低转速大扭矩，链传动的布置沿着机架内侧立面排布，张紧位置可以通过链轮支座的腰型孔调整，长期运行磨损后链条松边可以快速张紧，不需要拆解整个机架。顶部伸出的T型手摇调节机构，用来调整弯管成型轮的压下间隙或者限位挡块位置，针对不同外径、不同壁厚的空心圆管，转动手轮就能微调压合行程，避免薄壁管弯制时出现瘪管、起皱的缺陷，厚壁管加工时也能提供足够的压紧力，防止管件在弯曲过程中打滑偏移。

　　实际使用场景中，这类弯管机不需要复杂的数控系统，普通钣金、五金加工班组的操作人员经过简单培训就能上手：先根据待加工管材的直径选配对应的弯管模具，将管材穿入成型轮与靠模之间的定位槽，锁止端部定位件后启动动力，主轴带动模具回转，逐步把圆形空心管弯折到设定角度，手动调节端可以在试弯第一根工件时快速修正回弹量，补偿金属管材冷弯后的角度回弹误差。和大型液压弯管设备相比，这套链传动台式机型的优势在于结构简单、维护成本低，没有复杂的液压油路、阀组，不存在漏油、油压不稳的问题，传动件全部为标准链轮、链条、轴承件，备件采购通用性极强，适合小批量多品种的管材加工工位。

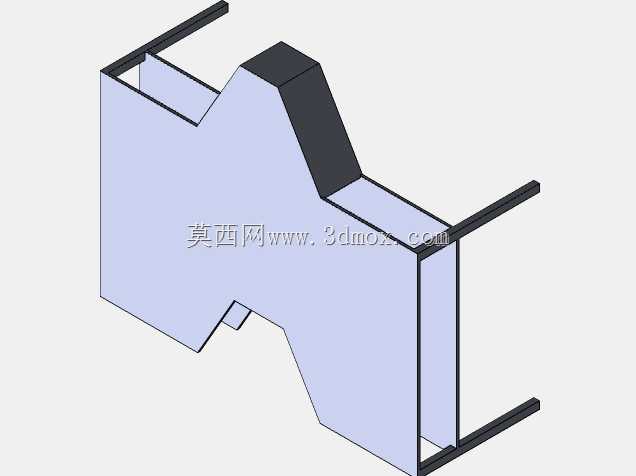

　　建模过程中所有配合面都做了公差适配：机架方管的焊接拼接位置预留了焊接收缩余量，链轮轴的两端轴承座安装面保证同轴度，链条包角满足传动设计规范，避免小链轮啮合齿数过少导致的多边形效应加剧。机身顶部的三角加强筋支架用来支撑手轮调节座，承受弯制过程中管材反弹的径向力，防止调节机构长期受力出现变形。整机外形没有多余的外凸结构，转运时叉车可以从底部框架间隙插入，吊装时也可以直接吊挂机架主梁，不会损伤外部封板与调节手柄。针对不同加工场景，这套结构还可以快速拓展：更换端部模具槽型就能适配方管、矩形管的弯曲作业，调整链轮传动比即可改变弯管主轴的输出转速，适配不同材质管材的弯曲进给速度，比如铝管低速慢弯避免开裂，钢管可以适当提升转速提高加工效率。内部传动腔的空间预留充足，后续如果需要加装角度限位开关、计数传感器，也可以直接在机架内侧找到安装点位，不需要额外切割焊接机架，给后续的半自动化改造留下了足够的设计余量。
