医用一次性注射器带针头组件结构

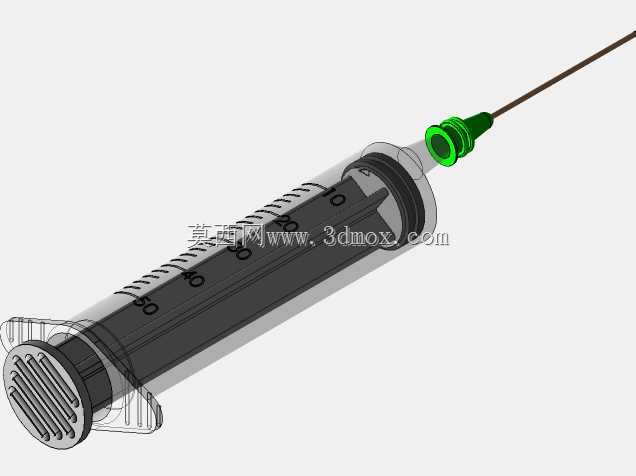

　　这套注射器组件按照临床一次性耗材的真实装配关系拆分建模，针筒、推杆、活塞、针座、针管、护套等零件独立成型，可在装配环境中完成同轴配合、行程限位与插拔动作验证，适合用于医疗耗材结构设计、自动化装配工位开发、包装线治具校核以及教学演示场景。针筒主体采用透明薄壁筒体思路，外壁保留容量刻度凸纹，前端收缩为标准鲁尔锥面接口，锥度与针座内孔形成过盈密封配合，保证药液推送时无渗漏；针座外侧设计绿色标识端盖结构，既区分针头规格，也为自动化上料提供视觉识别与夹持基准。细长金属针管从针座中心穿出，针尖斜口角度按注射针常规几何处理，针管与针座通过粘接固连，模型中保留了针管的细长悬臂特征，便于校核取放、插装和护帽套入时的变形风险。推杆部分采用十字加筋截面，

　　在保证轴向抗压刚度的同时减少材料用量，末端拇指按压位做圆形法兰翻边，手指施力面布置防滑径向槽；推杆前端活塞为橡胶件形态，外径与针筒内壁形成滑动密封，活塞台肩卡在推杆头部，推拉过程中不脱开。针筒尾部两侧伸出翼缘，供食指和中指夹持，翼缘与筒体过渡处做圆角加厚，避免注射受力时根部开裂。从外形边界看，整体为细长同轴布局，针筒外径、推杆行程和针管长度之间的比例决定了包装托盘槽宽、自动送料轨道间距以及护帽压装行程；针管段最为纤细，周边治具应避免侧向挤压，针座法兰面则是夹持和定位的可靠基准。结构设计上重点处理三处配合：一是活塞与筒壁的间隙，既要滑动顺畅又要保证负压抽吸不漏气；二是鲁尔锥面的贴合长度，锥度过小会松脱漏液，过大会造成装配困难；

　　三是推杆与筒体尾部导向段的对中，防止推杆偏摆导致活塞偏磨。刻度区域沿筒体轴向均布，数字与刻度线凸起高度控制在不影响外套管和标签贴合的范围内。针座端部的颜色段不仅是外观特征，在自动化分拣中可作为视觉判别规格的依据，其外圆柱面也适合夹爪平行夹持。针对装配产线，模型可用于模拟针座与针筒的旋压或压入工序、护帽套入针头时的同轴导向、推杆从尾部装入活塞的步进动作；针对包装环节，可依据整体长度和翼缘宽度确定泡罩成型深度与热封避让空间。针管尖端属于高风险部位，周边结构需要预留护帽长度，护帽内壁与针座外缘形成轻度过盈，防止运输中脱落。筒体透明度在模型中以薄壁实体表达，壁厚沿锥头和尾翼位置逐步变化，避免数值分析时出现网格异常。

　　推杆加筋方向与筒体轴线平行，推出时筋条不与筒口发生干涉，活塞回抽至最大刻度位置时，推杆尾部仍保留足够导向长度，不会从筒体中翘出。各零件拔模方向统一沿轴线，针筒内腔、针座锥孔和护帽内孔均满足注塑出模要求，壁厚过渡平缓，减少缩水和内应力。对于需要做流体推送验证的场景，针筒内腔、活塞前端面、针座内孔和针管内孔可提取为连续流道，用于校核不同粘度介质在推杆速度下的压力损失；对于结构工程师，模型还能直接用来检查手指握持空间、拇指按压力臂以及针头与外部设备对接时的对中路径。整体几何没有复杂曲面，关键精度集中在同轴度、锥面配合和细长针管直线度上，这些特征在三维建模时均按实际装配关系约束，而不是简单拼成一个整体，方便后续出工程图、标注公差和拆分零件加工。
