DIY胶合板立式砂带砂盘两用打磨机

　　这套砂光设备的结构方案面向小型木工工坊、模型制作间、五金修配工位的日常打磨需求，整机同时集成立式环形砂带磨削单元与卧式圆盘砂磨工位，可在同一台设备上完成不同形态工件的多工序加工，无需在多台独立打磨设备之间来回转运工件，小批量修形作业的流转效率提升十分明显。

　　从实际加工场景来看，立式布置的环形砂带工作面垂直于设备主工作台，适合处理长条形木料的侧边倒角、平面找平、焊缝余高打磨、非金属板材的毛边去除，工件可依托两侧伸出的木质托台平稳进给，托台边缘做了圆弧过渡处理，操作人员推送工件时不会被尖锐棱边剐蹭，长时间握持进给的疲劳度更低。侧面外露的圆形砂盘工作面平行于侧方托台，更适合处理小型工件的端面修形、圆弧轮廓打磨、小面积平面精磨，两类加工工位的操作区域完全错开，作业时不会出现操作空间干涉。

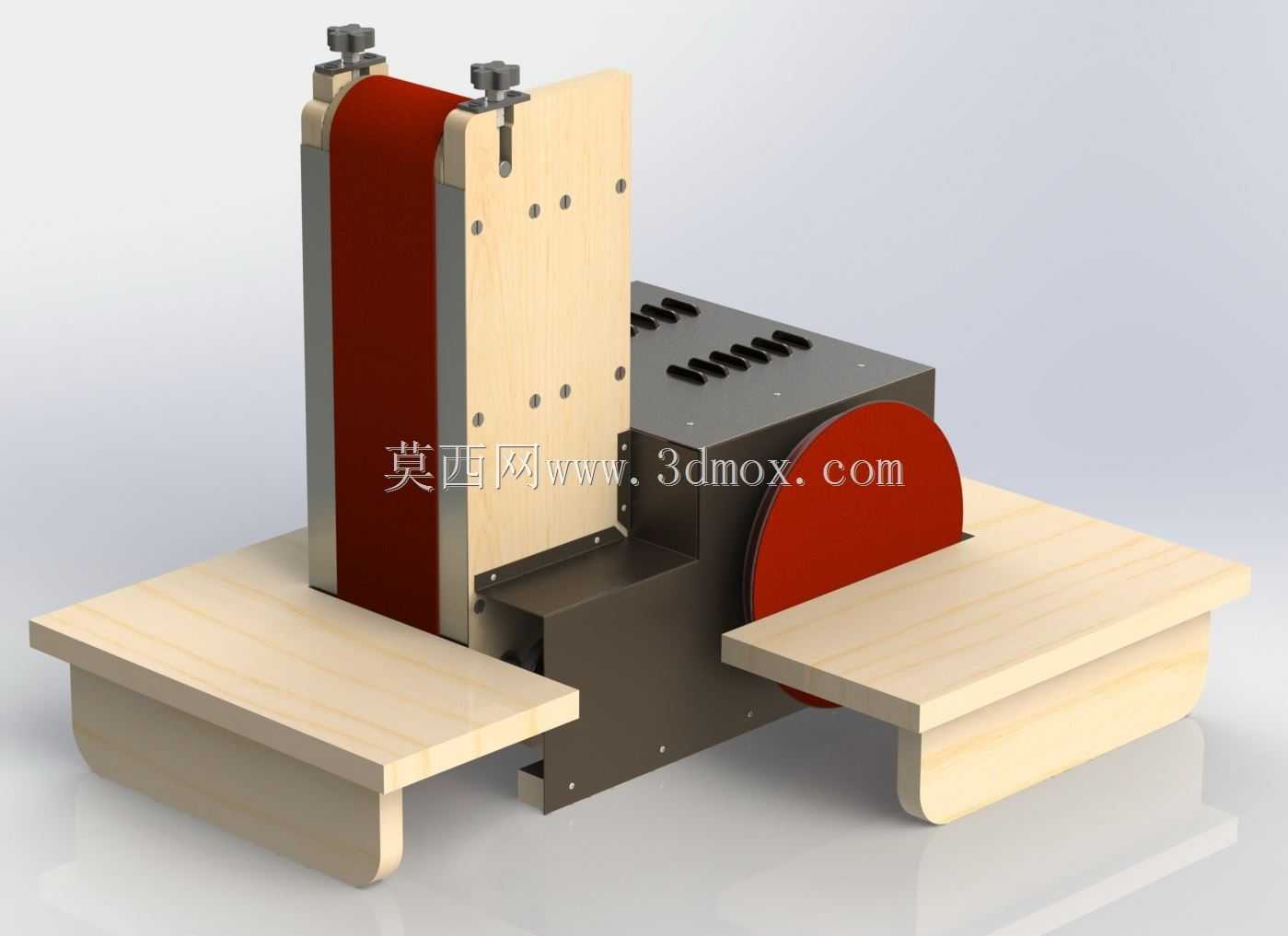

　　结构设计上，设备的主体立架、双侧工件托台全部采用标准胶合板裁切拼装而成，板材通过定位孔与紧固件完成拼接，不需要复杂的铸造或焊接工序，个人制作者仅需常规的木工裁切工具即可完成机架部分的加工，大幅降低了自制设备的材料成本与加工门槛。砂带的张紧机构布置在立式机架的顶端，两个可调张紧旋钮分别对应砂带两端的从动辊轴，旋转旋钮即可调整辊轴的间距与平行度，既可以快速更换不同粒度的环形砂带，也能在砂带运转出现跑偏时微调辊轴角度，保证砂带运行轨迹居中，不会出现侧边脱轨、异常磨损的问题。

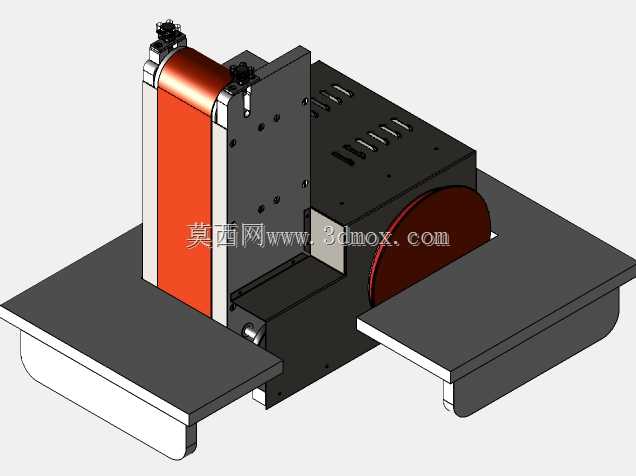

　　动力与传动部分集中布置在机架中部的金属壳体内，壳体表面开设了多组长条状通风槽，电机长时间连续运转时产生的热量可以通过槽孔自然散出，避免密闭空间内热量累积导致电机过热。动力输出端同时驱动砂带主动辊与砂盘转轴，两个执行端的动力传递路径经过简化，没有多余的复杂传动构件，日常维护时仅需检查传动件的紧固状态、磨损余量即可，故障排查难度很低。

　　安装边界方面，整机底部为平整的落地支撑结构，双侧托台向外延伸的总宽度需要在工位布置时预留足够的操作空间，设备后方与侧方要留出砂带更换、日常检修的操作间隙，工作台面的高度适配成年人站立作业的常规操作高度，不需要额外搭建加高基座。设备运行前需要将机架底部与工作台面或者地面做可靠固定，避免砂磨进给时设备出现移位，砂盘侧的防护罩覆盖了砂轮的非工作半区，仅露出朝向托台的作业面，能有效阻挡磨屑飞溅，也避免操作人员误触高速旋转的砂盘。

　　这套结构在建模时完整还原了胶合板机架的层板纹理、紧固件的装配位置、张紧调节机构的运动配合关系、通风槽的排布细节，所有构件的装配逻辑完全符合实际设备的装配顺序，没有出现干涉错位的问题，既可以作为小型木工打磨设备的自制参考方案，也能用于砂磨类工装的结构教学演示，帮助设计人员理解立式砂带与卧式砂盘复合设备的布局思路、张紧机构的调节原理、机架受力的分布特点，针对小型工坊的实际工况调整机架尺寸、托台伸出长度、砂带粒度配置时，也可以直接在该三维结构基础上做参数化修改，快速衍生出适配不同加工幅面的变体方案。
