简化型施密特联轴器三维结构设计

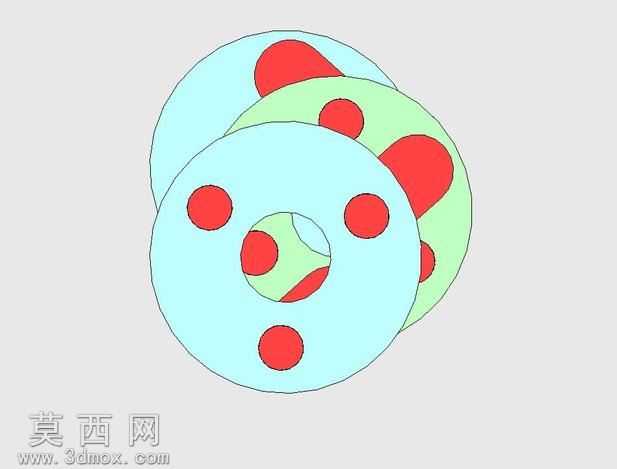

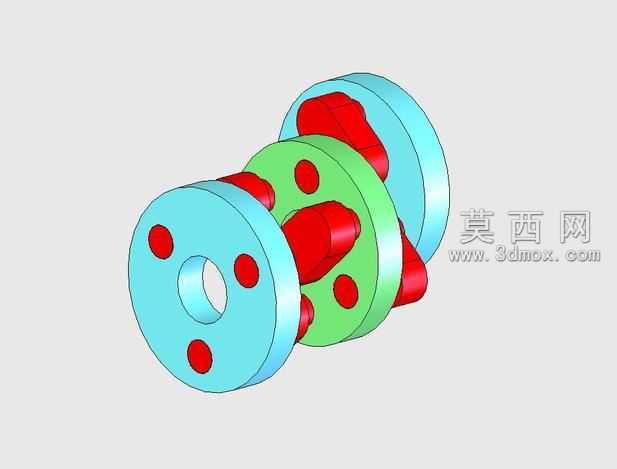

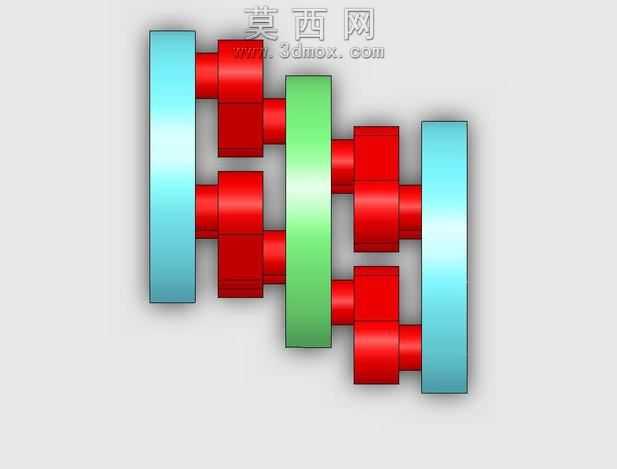

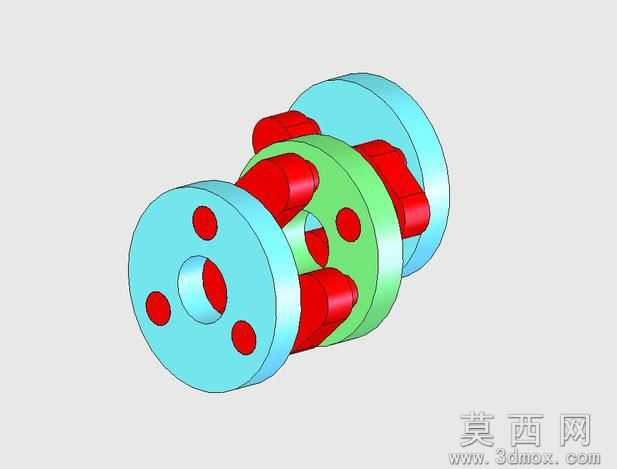

本作品为简化设计的施密特联轴器三维模型，采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计规范，对各部件的尺寸公差、装配关系进行了合理定义，确保模型可直接用于后续工程分析、装配演示或生产参考。模型整体采用模块化建模思路，将联轴器拆分为两端连接法兰、中间连接盘、偏心传动销三个独立部件分别建模，再通过同轴、面贴合等标准装配约束完成总装，各部件间无干涉，可直观展示施密特联轴器的偏心传动原理。渲染阶段采用差异化材质配色方案，两端法兰盘赋予亮蓝色哑光金属材质，模拟钢制法兰经表面处理后的视觉效果，中间连接盘采用亮绿色工程塑料质感材质，传动销部件采用大红色高饱和度金属漆材质，通过色彩区分不同功能部件，既提升了模型的辨识度，也让整体视觉层次清晰明快，无需额外标注即可快速识别各结构的功能分区。结构设计上保留了施密特联轴器的核心传动特性，两端法兰盘均设置有均匀分布的安装孔，用于与待连接的传动轴端进行固定，中间连接盘通过三组偏心布置的传动销与两端法兰形成活动连接，可在两轴存在较大径向偏移的工况下稳定传递扭矩，简化设计去除了非必要的倒角、密封槽等细节结构，在保证核心功能展示完整的前提下降低了模型复杂度，既适合用于机械原理教学演示，也可作为非标传动系统设计的参考基础模型。建模过程中对所有回转类特征均采用旋转切除、拉伸凸台等基础特征命令完成，未使用复杂曲面特征，模型结构规整，特征树清晰可编辑，方便使用者根据实际工况需求修改安装孔尺寸、法兰盘直径、偏心距等关键参数，适配不同的传动扭矩、轴径及径向偏移补偿需求。
