航天舱外扶手快锁夹持机构

项目分类:通用五金配件 发布时间:2022-05-13 ID:636050
  • 航天舱外扶手快锁夹持机构
  • 航天舱外扶手快锁夹持机构
  • 航天舱外扶手快锁夹持机构

  这套夹持机构面向舱外管路与扶手杆的快速装连场景,核心要解决的是圆杆上附件的周向定位与轴向防窜问题。在轨维护工况下,操作人员戴厚手套完成动作,机构不能依赖细小紧固件,也不能要求额外工具,因此整体被拆成两个可相对转动的夹体,围合在蓝色圆杆外侧,开合路径绕铰接侧回转,闭合后靠对齿结构锁死,单手即可完成就位与锁紧。

  从受力逻辑看,夹持力并非来自螺栓预紧,而是由夹体自身的弹性变形提供。两瓣夹箍环抱杆体时,内壁对圆杆形成径向正压力,正压力转化为接触面摩擦阻力,以此承担附件沿杆轴向的滑移载荷与绕杆的扭转力矩。为了在有限包络尺寸下获得足够摩擦,第二版结构在压合表面增加了棱纹,棱纹压向杆面后既增大摩擦系数,也形成轻微的机械嵌合,相比光面接触,抗转动能力明显提升。这一改动正是版本迭代的关键:第一版偏重光滑扶手面的压力与弹性力矩输出,第二版则通过表面棱纹强化咬合,使锁紧后姿态更稳定。

  锁紧端采用对齿啮合方案。两部分夹体在开合侧各布置一组倾斜齿面,夹箍闭合时齿与齿相互楔入,倾斜角度被设计成自锁方向——外力试图撑开夹体时,齿面斜角把撑开分力转化为沿齿面的滑入分力,越受拉越咬紧,不会自行脱开。需要打开时,对齿的倾斜表面施加侧向压力即可让两组齿脱开,这是释放夹持的必要动作。齿形的倾斜角、齿高与齿根圆角都需要配合夹体材料的弹性模量反复校核:角度过陡会失去自锁、受振松脱,角度过缓则解锁阻力过大,戴手套难以操作。

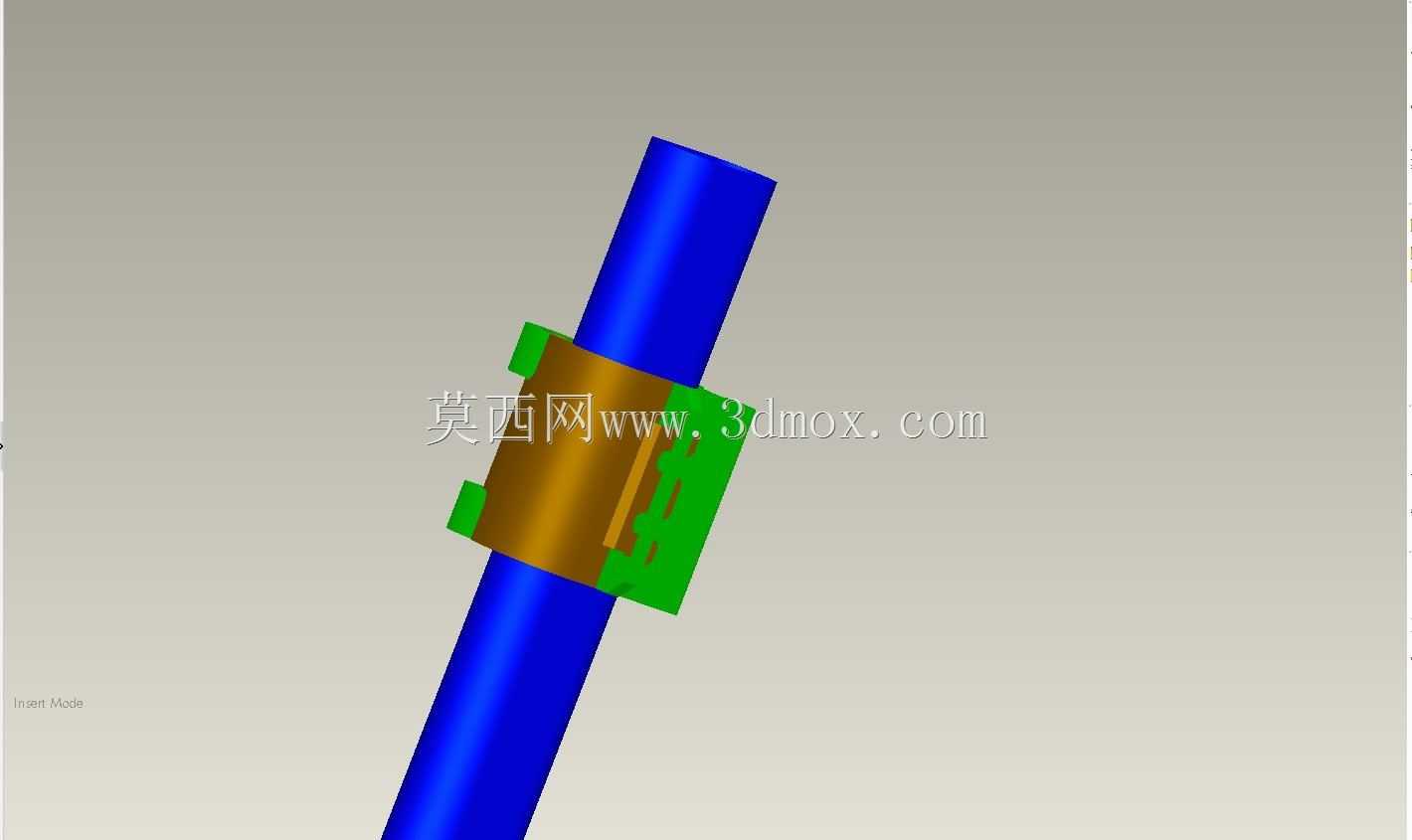

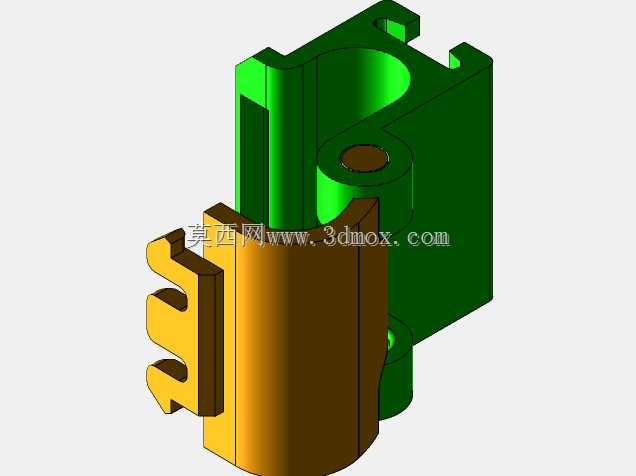

  结构布局上,金色夹体承担主要环抱与铰接功能,绿色部分为带齿的锁合压块,二者围合出与圆杆外径匹配的圆柱内孔。建模时内孔直径按基杆名义尺寸取配合间隙,间隙过小会导致开合时卡滞、无法顺利扣装;间隙过大则径向压紧量不足,摩擦锁紧力下降。夹体宽度沿杆轴向延伸,决定了接触线长度,直接影响抗倾覆能力——附件挂载点若偏离杆轴线,会产生弯矩,夹箍宽度越宽,两端支反力形成的力偶越能抵抗偏转。铰接侧的回转轴线与圆杆轴线平行布置,保证夹瓣翻开时不与基杆干涉,闭合行程末端齿块准确对位。

  安装边界方面,整个机构的外包络受圆杆外径约束,夹体外壁厚度在保证弹性变形寿命的前提下尽量压缩,避免突出过多影响相邻设备。轴向安装位置可沿圆杆任意调整,就位后锁紧即固定,不需要在杆上打孔或焊接支座,这对不允许破坏基体表面的舱外管路尤为适用。夹体开合所需的侧向操作空间集中在锁齿一侧,铰接侧只需保证回转扫掠区域无遮挡。设计时还需校核反复开合的疲劳:夹瓣每次扣合都发生弹性张开,最大应力出现在铰接根部与齿根过渡处,圆角过渡可降低应力集中,避免多次使用后出现塑性变形导致夹持力衰减。

  实际用途上,这类夹箍可把工具挂架、线缆固定座、辅助扶手等附件快速固定到既定圆杆上,也能在需要移位时快速解锁重定位。对齿锁紧加棱纹压面的组合,让机构在振动环境下仍保持位置,而无工具快拆的特性又满足了频繁调整的使用需求。建模过程中需重点控制内孔圆柱度、齿面啮合接触率以及夹体闭合后的同轴度,这些几何精度直接决定锁紧可靠性与杆体受力均匀性。
