建筑墙角排水管路与地漏构件

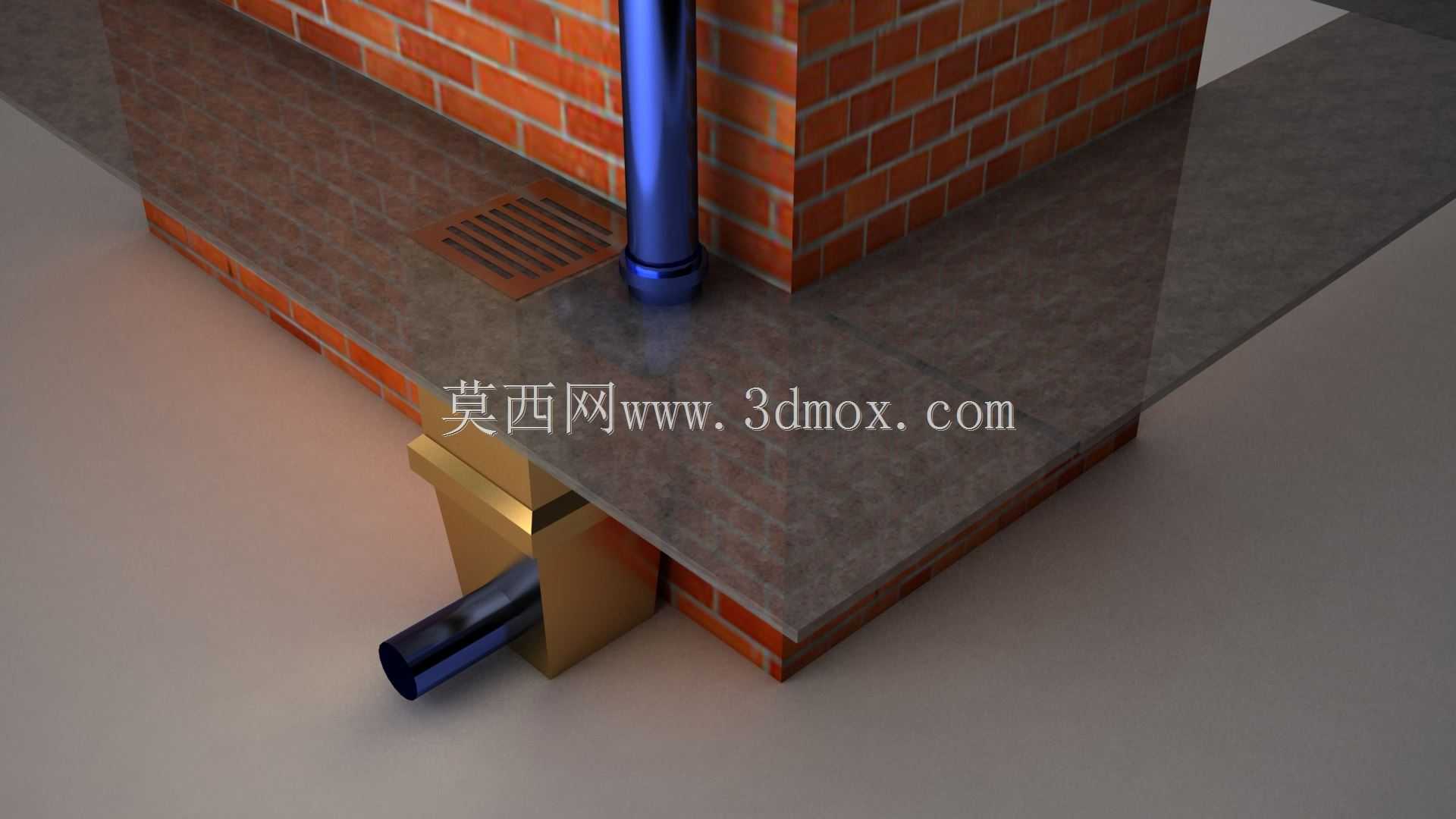

　　该排水构件三维模型还原了建筑室内墙角位置的典型排水节点，包含竖向排水立管、横向穿墙排出管、地面格栅地漏以及配套的管道固定与穿楼板连接结构，适用于住宅厨卫、商业建筑管井、地下设备间等需要收集地面积水并快速排放的场景。模型中地面采用带厚度的楼板结构表达，墙角以红砖砌体示意建筑边界，能够帮助结构设计人员核对管道与墙体、楼板之间的空间关系，避免现场安装时出现管道碰撞、检修空间不足或排水坡度无法保证的问题。

　　从实际用途看，竖向立管承担上层排水向下输送的功能，横向管段将立管内水流导向室外管网或下层排出管，地漏则负责收集地面清扫、渗漏或意外溢出的积水。地漏格栅采用长条开孔形式，开孔方向与排水流向相配合，既能保证较大过流面积，也可阻挡毛发、碎屑等大块杂物进入管道，降低管路堵塞概率。模型对管道端部、弯头过渡位置和穿楼板处的连接关系进行了实体化表达，便于在三维布置中检查接口对齐情况，也可用于施工交底时说明管道穿越建筑构件的预留洞口范围。

　　设计思路上，墙角布置充分利用建筑转角处通常不占用主要操作空间的特点，将立管贴近墙体设置，减少横管长度和水流阻力。地漏位于楼板靠近立管的区域，使汇入支管能够保持较短路径，并在安装时形成合理坡向。竖向管道与横向管道通过下部弯头衔接，弯头处保留平滑转向，避免急折造成水跃、噪声和沉积物滞留。管道外侧与墙面之间预留了安装间隙，该间隙可容纳管卡、保温或防结露层，也为后期紧固、更换和密封处理留出操作余量。

　　外形尺寸与安装边界方面，模型以建筑墙角为坐标参考，立管沿竖直方向贯穿楼板附近区域，横管从楼板下方或墙体侧部引出，管路中心线与墙面、砖垛边缘的相对位置清晰可见。地漏面板嵌入地面装饰层，格栅上表面与完成面保持齐平，周边楼板需要预留对应尺寸的安装洞口；立管穿过楼板时应设置套管或预留孔洞，洞口直径需大于管道外径并留出密封填料空间。横向排出管在墙体内或楼板下敷设时，应结合管径确认最小覆土或吊顶净空，保证管道坡度、支吊架间距和检修口位置同时满足要求。

　　在三维建模过程中，管道采用圆柱实体与弯头组合表达，管壁厚度、端口位置和连接轴线保持连续，地漏部分则区分格栅、框体和下部排水口，便于后续拆分为采购件或施工构件。砖墙、楼板和地面饰面作为环境参照体，不直接参与排水功能，但对判断安装边界十分关键。工程应用中，可在此模型基础上补充管径、材质、伸缩节、检查口、存水弯和防水套管等细节，用于建筑给排水方案校核、管线综合碰撞检查以及施工现场安装指导。
