凹进式方形金属绑扎固定座设计

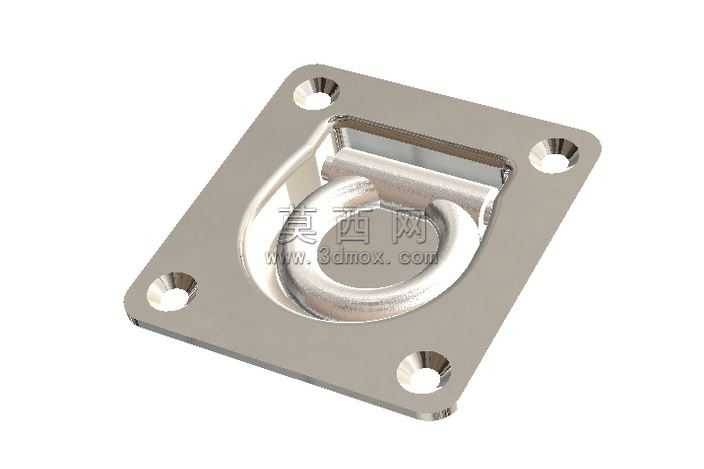

本作品为凹进式方形绑扎固定座的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先绘制102x96毫米规格的方形底座草图，对底座四个角位做圆角过渡处理，同时定位四个沉头安装孔的中心坐标，保证孔位与底座边缘的间距均匀对称，符合机械安装的通用公差要求。底座主体采用拉伸凸台命令生成基础实体，再对中心区域做凹腔切除特征，凹腔内壁设置平滑过渡的圆弧曲面，避免应力集中问题，凹腔内部集成可活动的绑扎环结构，绑扎环与凹腔侧壁通过同轴心的旋转副配合，实现环体的翻转收纳功能，非使用状态下绑扎环可完全嵌入凹腔内部，保持安装面整体平整无凸起。材质渲染阶段选用304不锈钢作为基础材质，调整金属粗糙度参数至0.15，添加轻微的环境反射效果，还原不锈钢构件的哑光金属质感，对沉头孔的内壁、凹腔边缘等机加工位置做高光处理，模拟真实铣削加工的表面纹理，绑扎环部分做细微的磨损质感处理，体现构件实际使用中的摩擦痕迹。结构设计上重点考量承重性能与安装便利性，底座厚度设置为8毫米，保证整体结构刚性，四个沉头孔适配M6规格的内六角螺丝，安装后螺丝头部完全沉入孔内不突出表面，凹腔的深度与绑扎环的厚度完全匹配，收纳后无突出异物，绑扎环的内圈直径设置为20毫米，可适配不同规格的绑扎带、绳索穿过，满足多场景的货物固定、设备绑扎需求。设计过程中反复校验各部件的干涉情况，确保绑扎环在0-90度翻转过程中与凹腔侧壁无摩擦卡顿，同时对底座的受力面做有限元受力分析，验证在额定拉力下底座不会出现形变开裂，整体结构兼顾实用性与美观性，可直接用于生产加工的图纸参考。
