链条伸长磨损检测量规三维设计

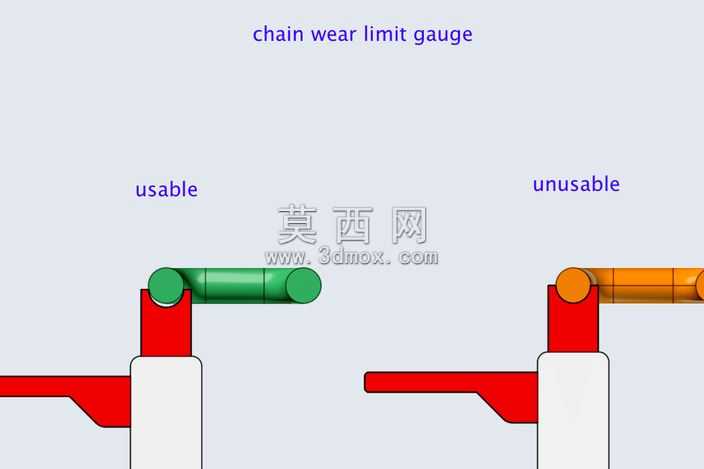

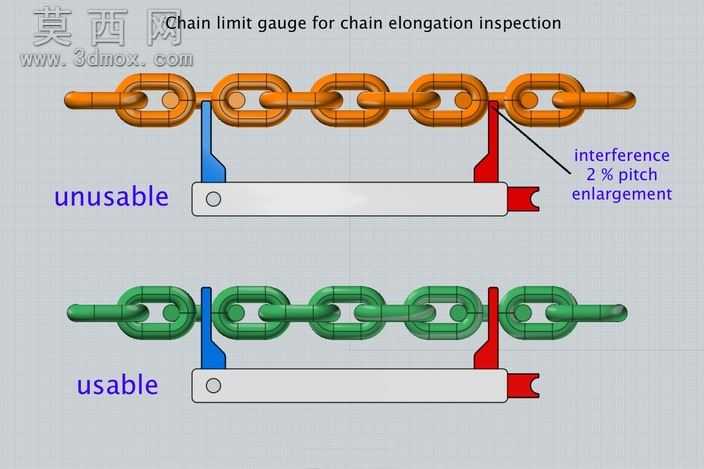

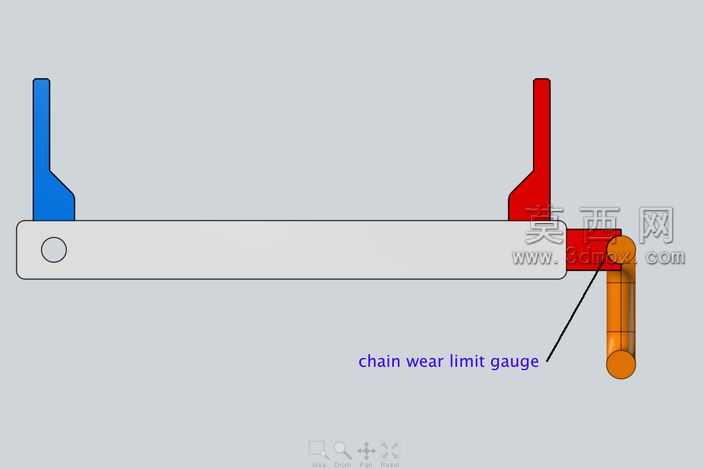

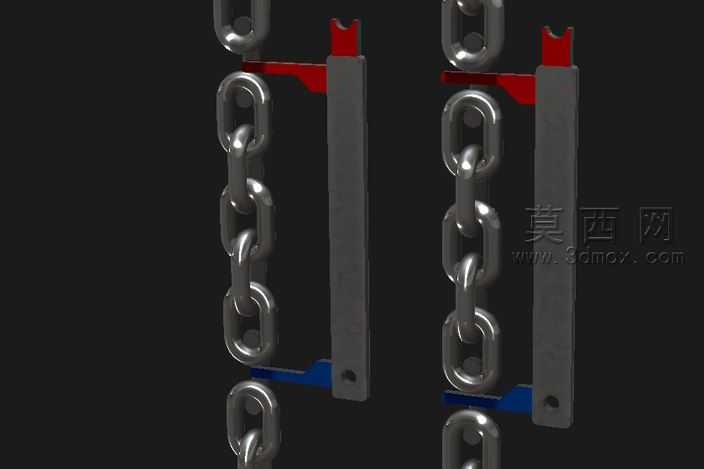

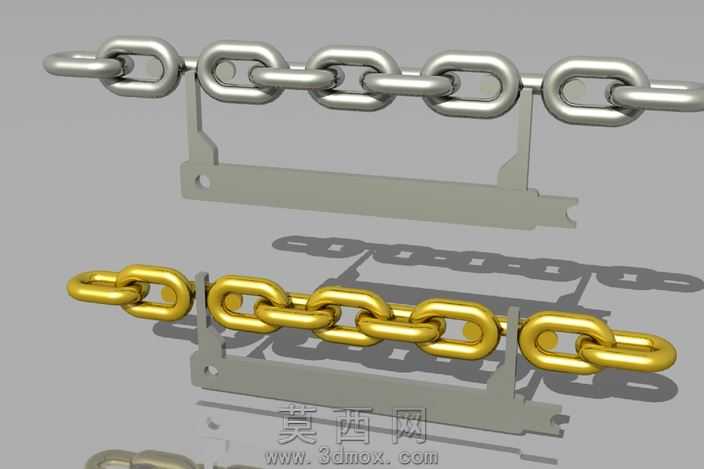

本作品为链条伸长磨损专用检测量规的三维建模设计，整体建模过程严格遵循机械量规的设计规范，首先以标准链条的节距参数为基准，确定量规的核心检测尺寸阈值。建模阶段先完成基准尺身的实体构建，尺身采用平直长条结构，两端分别设置固定检测挡块与活动判定挡块，挡块的卡位尺寸严格对应链条节距伸长2%的临界判定值，当链条节距伸长量超过该阈值时，橙色示意的不合格链条会与红色挡块产生干涉，无法卡入量规定位区间，而绿色示意的合格链条可顺畅卡入两挡块之间的测量区间，直观呈现可用与不可用的判定逻辑。材质渲染上，尺身采用哑光金属质感模拟钢制量具的真实质感，固定挡块使用蓝色哑光材质标识基准端，活动判定挡块使用红色醒目标识判定端，合格链条采用绿色半透明材质渲染，不合格链条采用橙色半透明材质渲染，通过色彩区分快速传递检测结果的判定逻辑，降低使用者的识别成本。结构设计上充分考虑量规的便携性与操作便捷性，尺身厚度控制在适配手持操作的合理范围，挡块与尺身的连接部位做圆角过渡处理，避免使用过程中的锐边划伤，同时在尺身端部设置圆形定位孔，可适配挂放收纳的使用需求。设计思路围绕链条日常维护的快速检测场景展开，摒弃了复杂的读数式测量结构，采用通止判定的极简逻辑，无需专业测量知识即可快速完成链条磨损伸长状态的判定，适配工业现场、设备运维等场景下的快速筛查需求，该检测逻辑可适配不同规格大小的链条，仅需调整挡块间距与卡位尺寸即可拓展适配不同节距的链条检测需求，具备较强的通用性与实用价值。
