长崎A-10型指针式拉力计三维建模作品

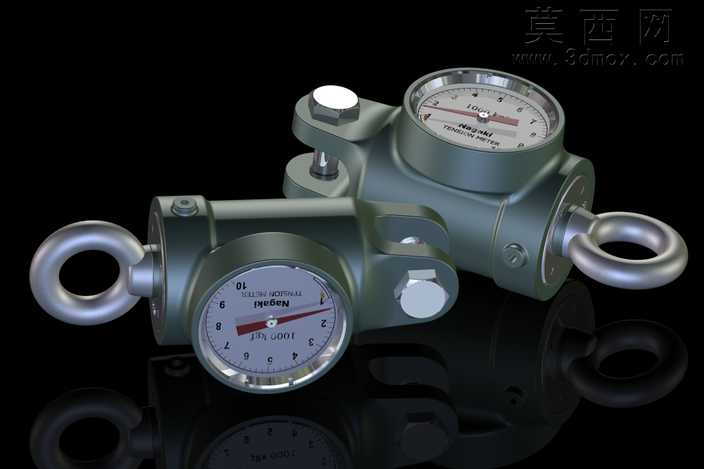

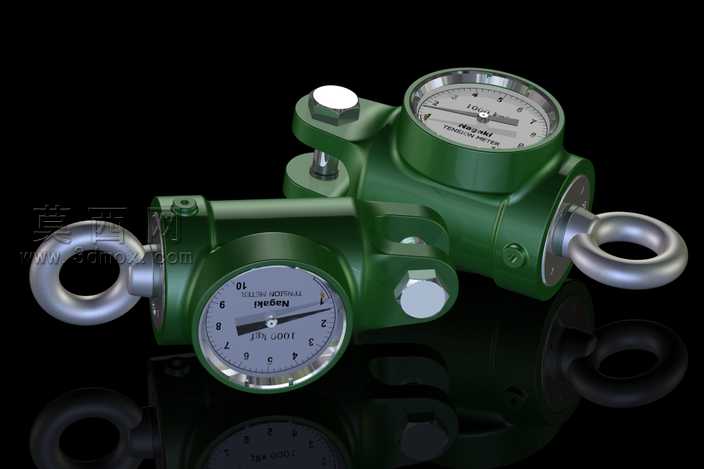

本作品为长崎A-10型指针式拉力计的三维数字化建模成果，建模过程以还原实物的功能结构与外观质感为核心目标，采用Autodesk Inventor完成全参数化建模流程，确保各部件尺寸匹配度与实物一致。建模阶段首先拆解拉力计的核心结构：两端的承重吊环采用扫描特征生成环形曲面，对吊环与主体连接的销轴部位做了圆角过渡处理，还原金属锻件的圆润受力结构；主体外壳采用拉伸与切除特征组合成型，外壳表面的安装凸台、调节旋钮卡位都按照实物比例精准复刻，旋钮表面的防滑滚花采用圆周阵列特征实现，细节还原度高。表盘部分单独建模，刻度盘的数字标识、刻度线采用贴图与草图拉伸结合的方式制作，指针采用薄壁拉伸特征，还原实物指针的轻薄质感，表盘外圈的金属包边做了倒角处理，模拟金属包边的冲压成型效果。材质渲染阶段，主体外壳赋予哑光金属漆材质，调整粗糙度参数还原铸铝外壳的磨砂质感；吊环、销轴等承重部件赋予抛光不锈钢材质，添加轻微的反射模糊模拟金属使用后的细微磨损效果；表盘玻璃赋予高透玻璃材质，调整折射率与反射参数，还原玻璃表面的反光与通透感；调节旋钮赋予工程塑料材质，添加细微的颗粒纹理增强真实感。结构设计上严格遵循实物的力学逻辑，吊环与主体的连接部位预留了转动间隙，内部的测力弹簧结构按照拉力计1000公斤的承载参数做了等比例建模，虽然是外观展示模型，但内部传动结构的布局完全符合拉力计的工作原理，可用于产品展示、教学演示等场景。渲染输出时采用黑色反光背景，添加三点布光方案，主光从侧上方打亮主体轮廓，辅光补全暗部细节，背光勾勒金属部件的边缘高光，最终呈现的渲染图清晰展现了拉力计的金属质感与结构细节，整体模型面数优化合理，可兼容多数三维查看软件打开使用。
