铲斗预装定位工装及配套附件

　　这套工装结构面向工程机械铲斗的组对工序，核心作用是在正式焊接前，把铲斗底板、侧板、加强筋、铰耳座等零散零件按装配位置约束到位，避免人工摆料时出现尺寸偏移、角度错边与孔位同轴度偏差。铲斗本身由十余个独立钣金件、机加工件拼合而成，曲面轮廓与倾斜立板较多，若直接在平台上自由组对，单件找正耗时很长，且焊接热变形后很难二次修正，因此需要依托基准平台式工装完成预装配。

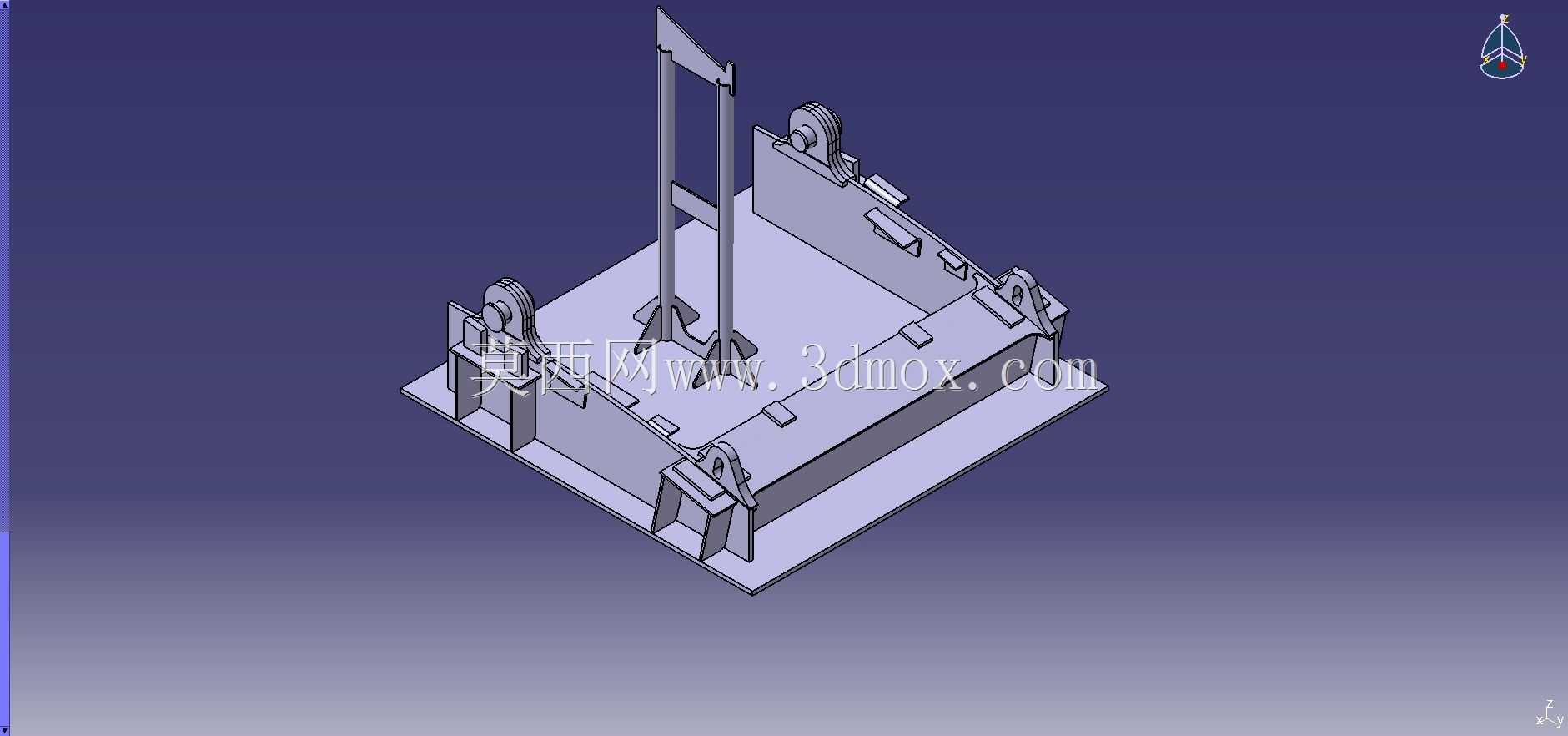

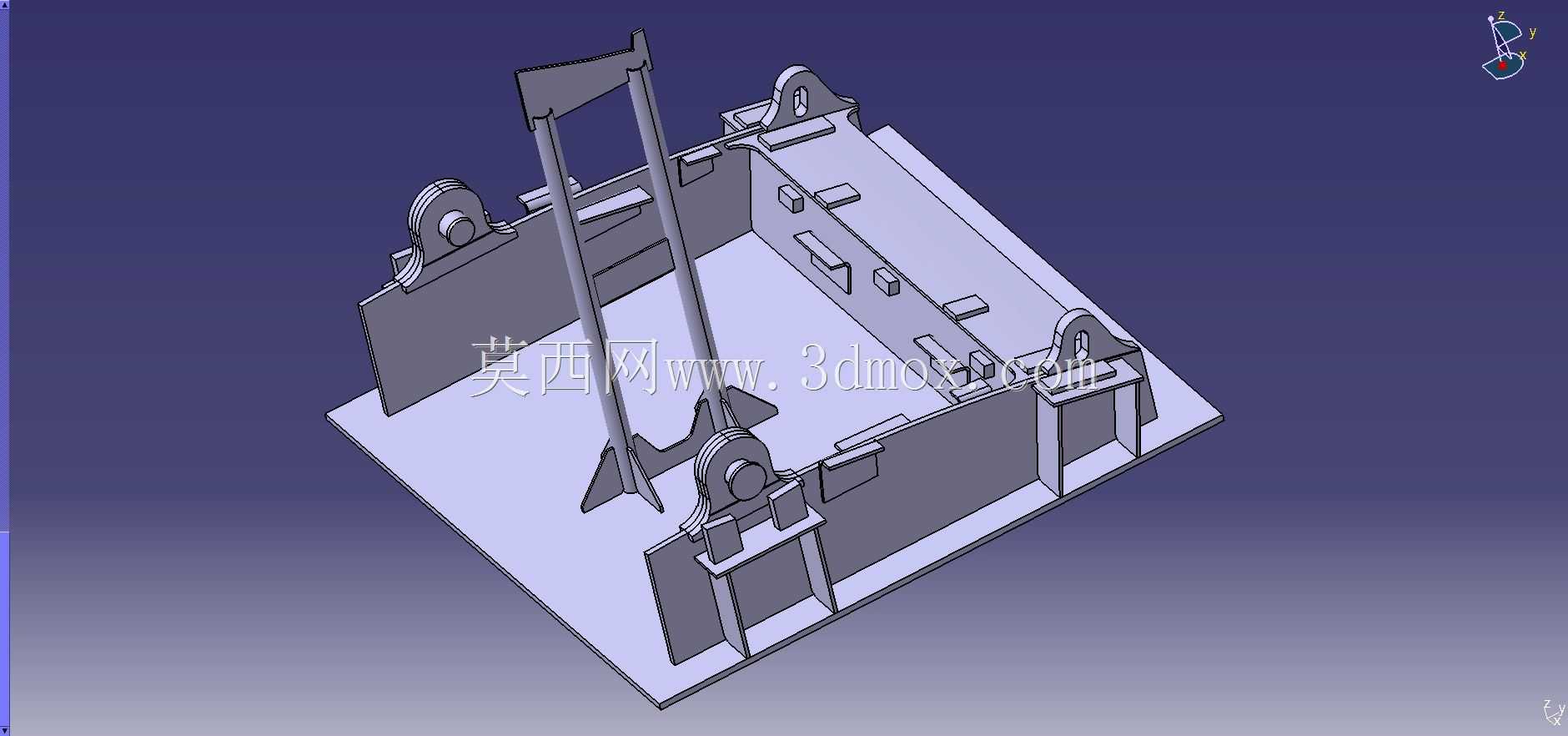

　　工装底部采用整块平板作为承载基准，平板上按铲斗底板的轮廓分布多组定位挡块与支撑座，侧边设置可贴合铲斗弧板的限位立柱，铰耳对应位置布置带同轴定位芯轴的铰接支座，保证两侧铰耳孔的轴线重合度。立向的定位杆件用于约束铲斗内部加强筋与斗口护板的相对位置，附件包含快压式夹紧件、定位销、可调支撑垫块，可在零件落位后快速锁紧，减少点焊过程中的零件窜动。

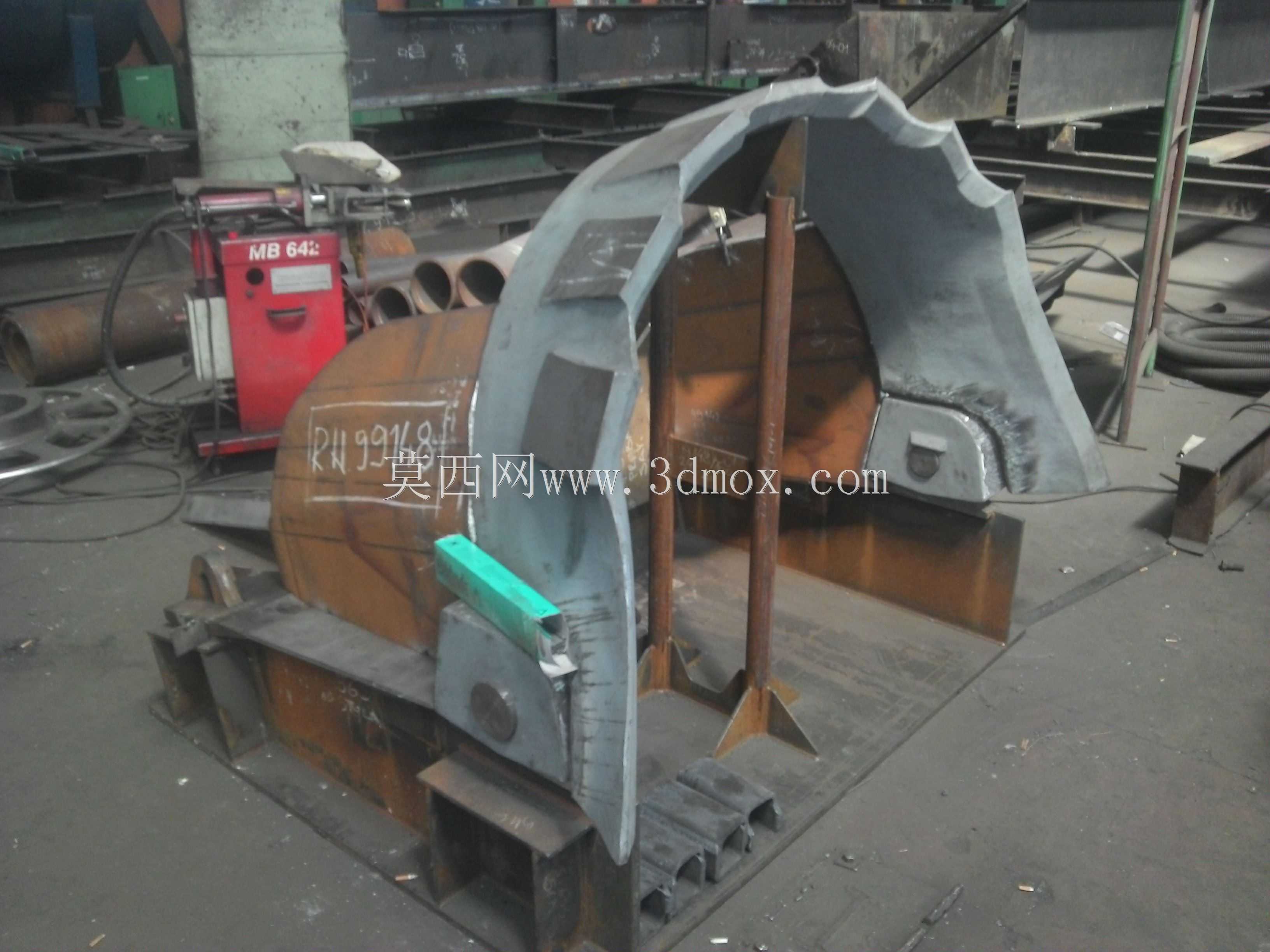

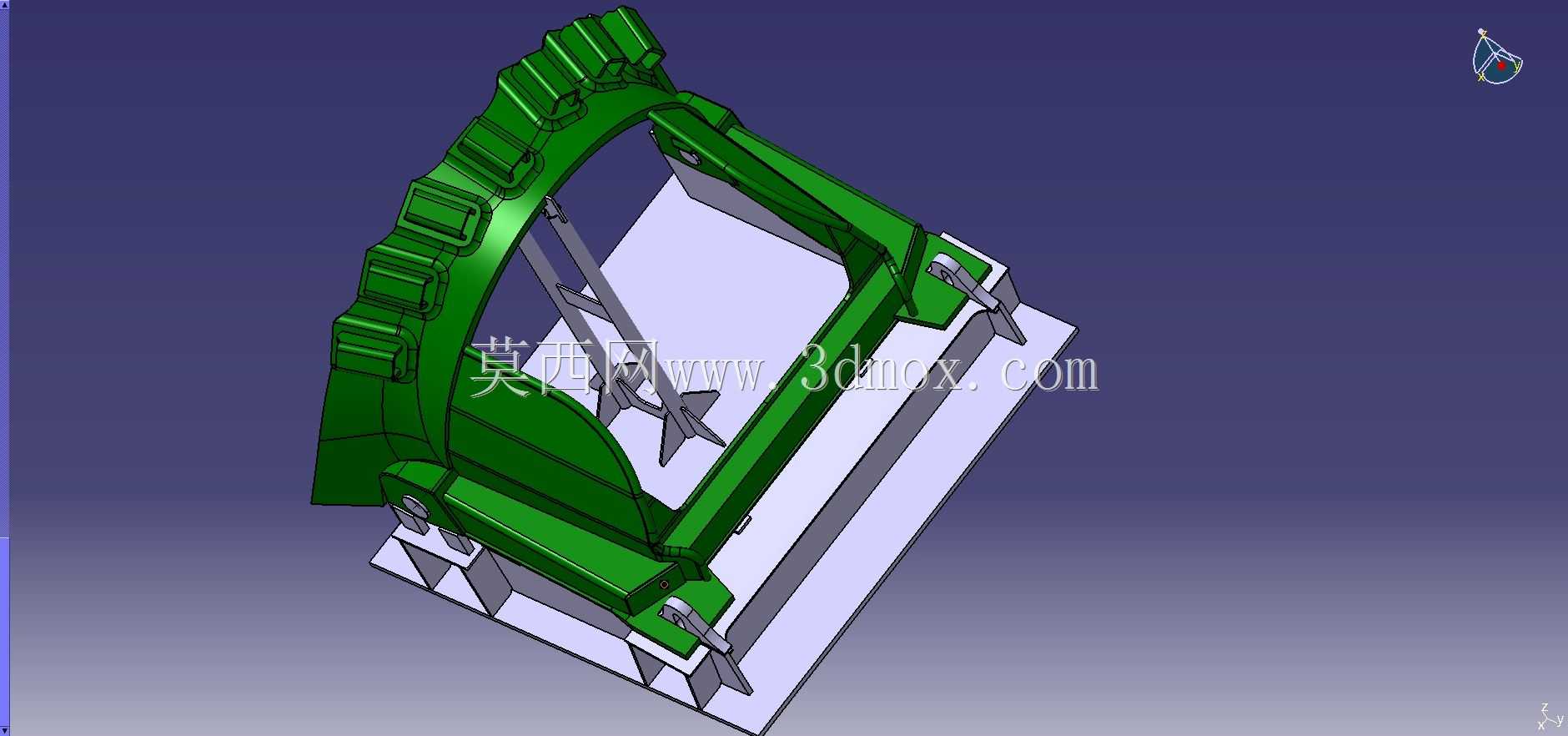

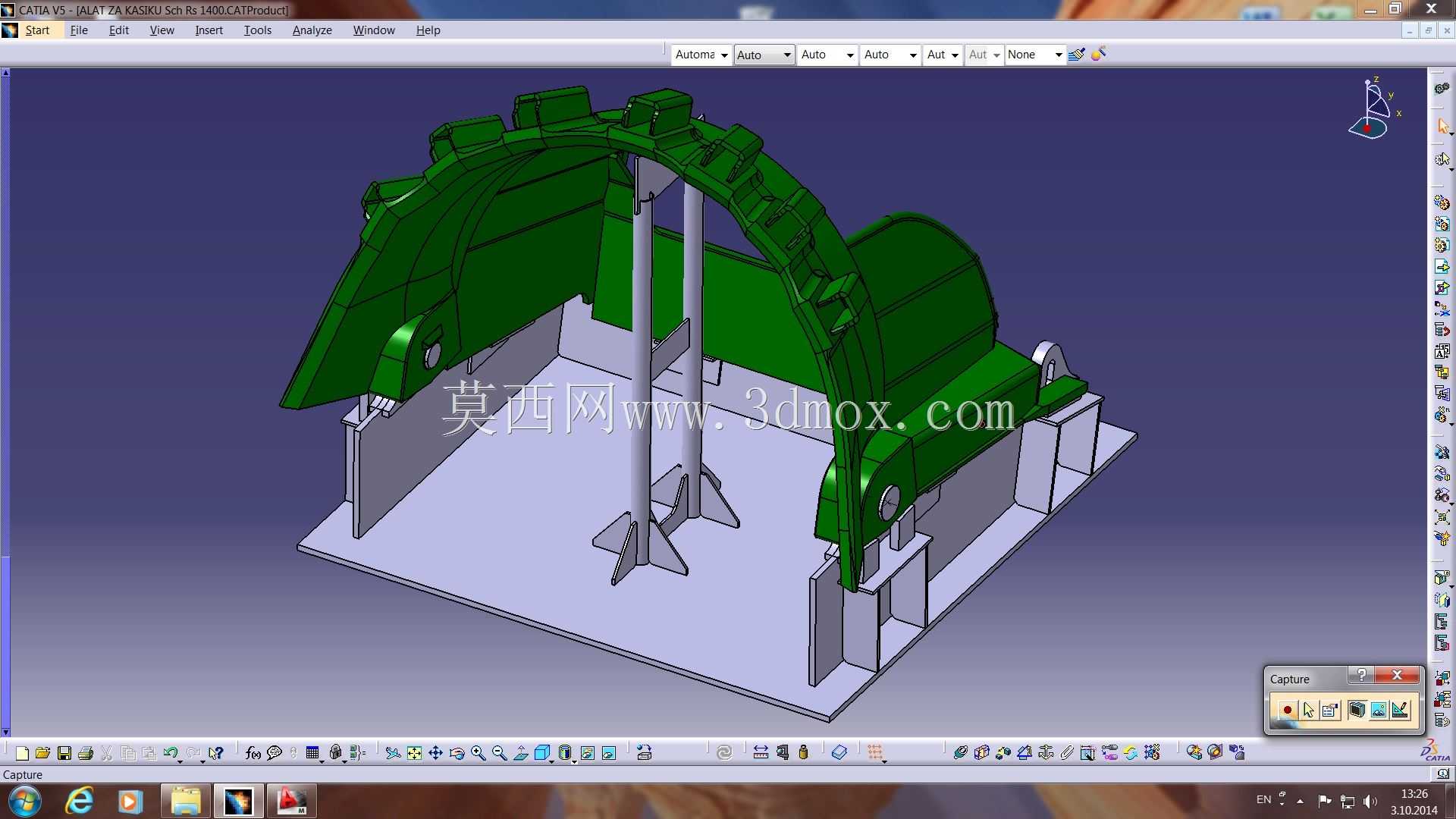

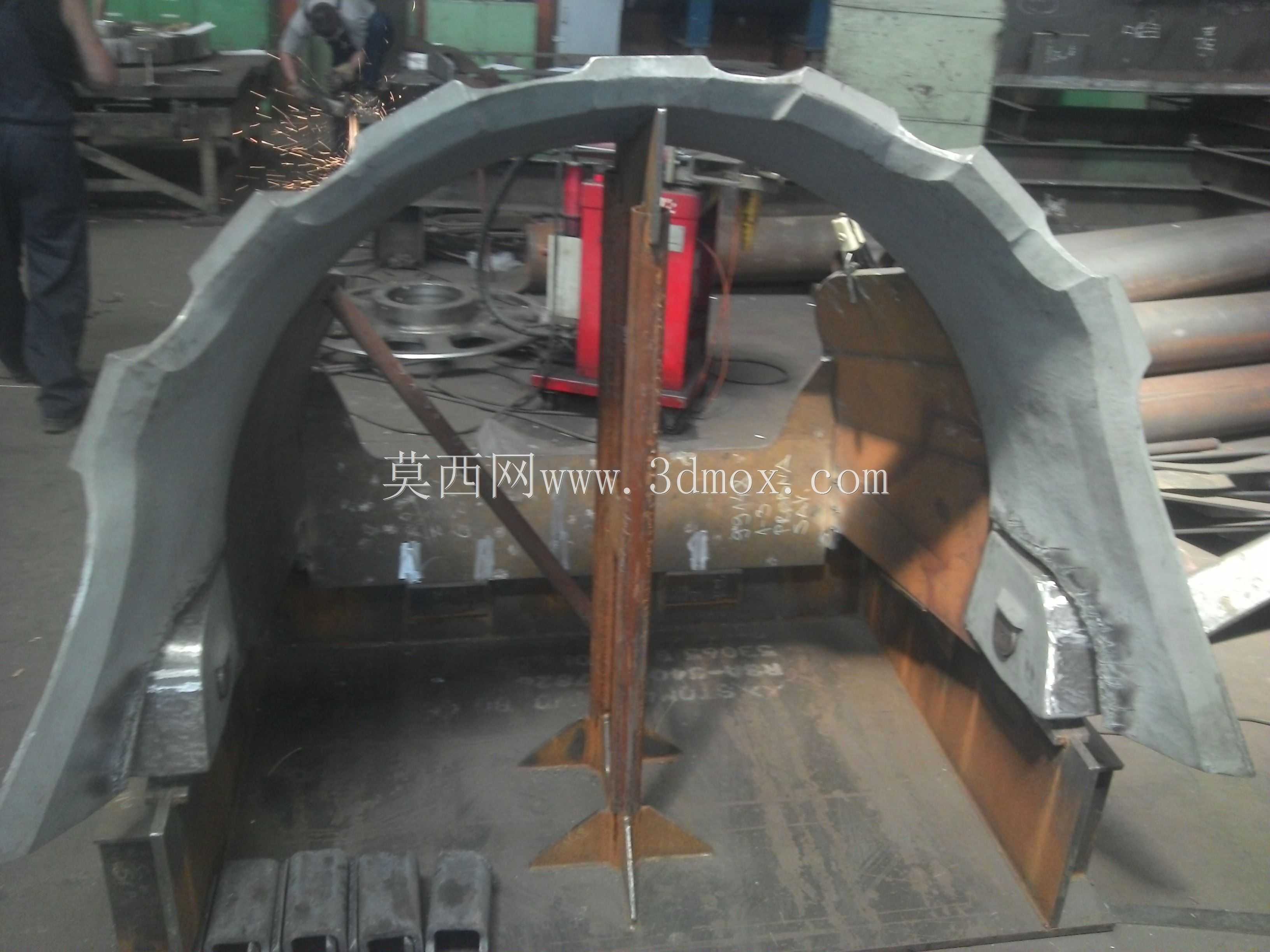

　　从现场使用场景来看，该类工装多用于结构件车间的铲斗小批量试制与修配环节：作业时先将铲斗底板平放在工装基准面上，靠周边挡块完成X、Y向定位，再依次吊装两侧斗壁板，贴靠侧边限位立柱后用夹具临时固定，随后装入斗内加强筋、斗齿安装座与顶部铰耳组件，穿入铰耳定位芯轴校验孔位对齐度，所有点位确认后先进行分段预焊点固。点固完成后可松开部分夹紧件，将半成型铲斗从工装上吊离，转入正式焊接工位完成满焊作业，让工装本身不承受长时间焊接热输入，既减少工装受热变形，也能让工装快速流转投入下一件组对。

　　设计思路上优先保证基准统一：所有定位面都以底部平板为共同基准，抵消不同零件单独划线带来的累积误差；定位元件避开后续焊缝位置，防止点焊、起吊时工装与焊道发生干涉；多处支撑采用高低可调结构，可适配同系列不同斗容铲斗的组对需求，不用针对单一规格铲斗重新制作全套工装。外形边界方面，工装整体长宽略大于铲斗底板外轮廓，四周预留出操作人员站位、夹具操作空间以及吊装挂钩的避让距离，立向定位杆高度不超过铲斗铰耳的最高安装位置，车间内行车吊装时不会和周边设备发生干涉；底部平板预留地脚安装孔，可固定在装配工作平台上，也可直接放置在车间地坪配合配重使用。

　　结构细节上，铰接位置的定位支座做了加厚处理，承受铰耳件放置时的冲击载荷，定位销采用淬火处理降低反复插拔的磨损，所有和零件接触的定位面都预留了修磨余量，长期使用出现磨损后可通过补焊修磨恢复定位精度。这套工装把原本依赖技工经验的摆料找正工序转化为靠定位元件保证尺寸的标准化作业，大幅降低组对难度，同时预装后拆分焊接的模式，也让焊接工序的操作空间更充足，方便焊工处理斗内、斗背等隐蔽位置的焊缝，有效控制铲斗成品的形位公差。
