条料冲裁弯曲复合冲压工装

　　这套工装面向薄板五金件的批量冲压工序，核心解决窄条料在单次压力机行程内同步完成外形冲裁与折弯成型的工艺需求，适配车间常规开式机械压力机的安装接口，无需对主机进行额外改造即可上线使用。日常生产中，工人仅需将宽度25毫米、厚度2毫米的金属条料沿工装入料侧的定位导槽逐段送进，每完成一次压力机滑块下行冲压，即可直接产出符合轮廓与折弯角度要求的成品零件，省去单工序模生产时反复转运、二次定位的辅助工时，也避免了多工序流转过程中零件磕碰变形、定位基准偏移的问题。

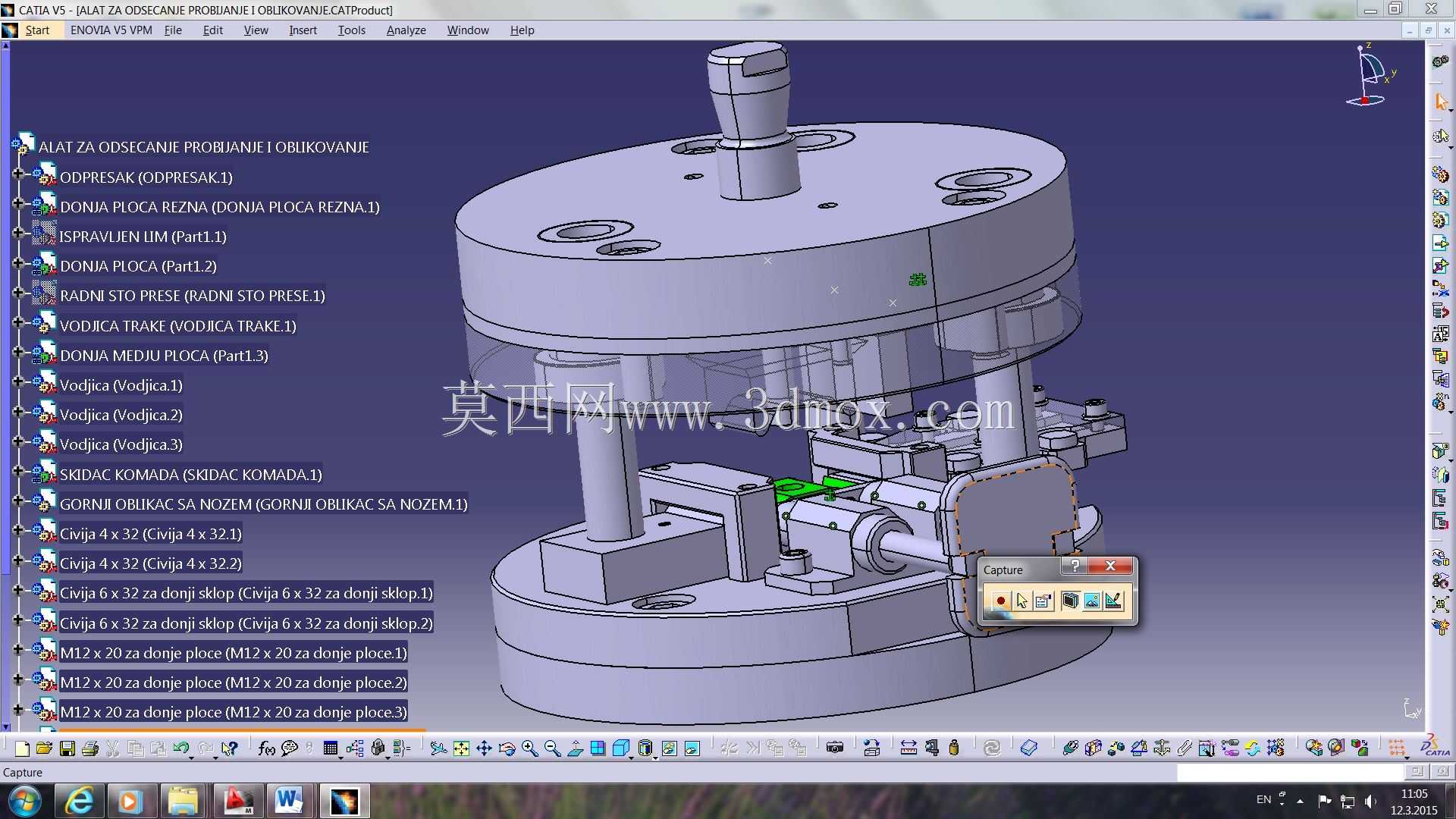

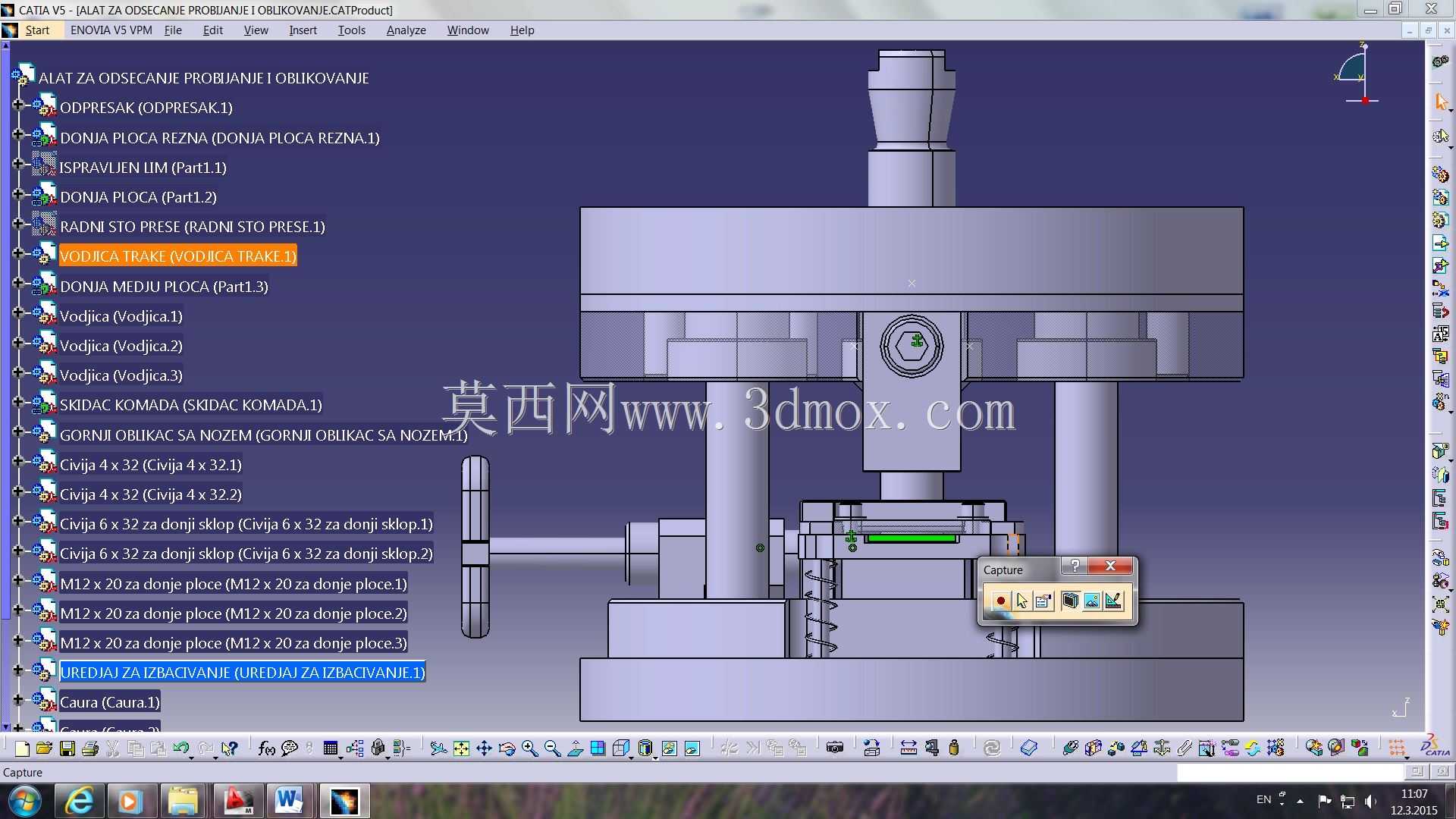

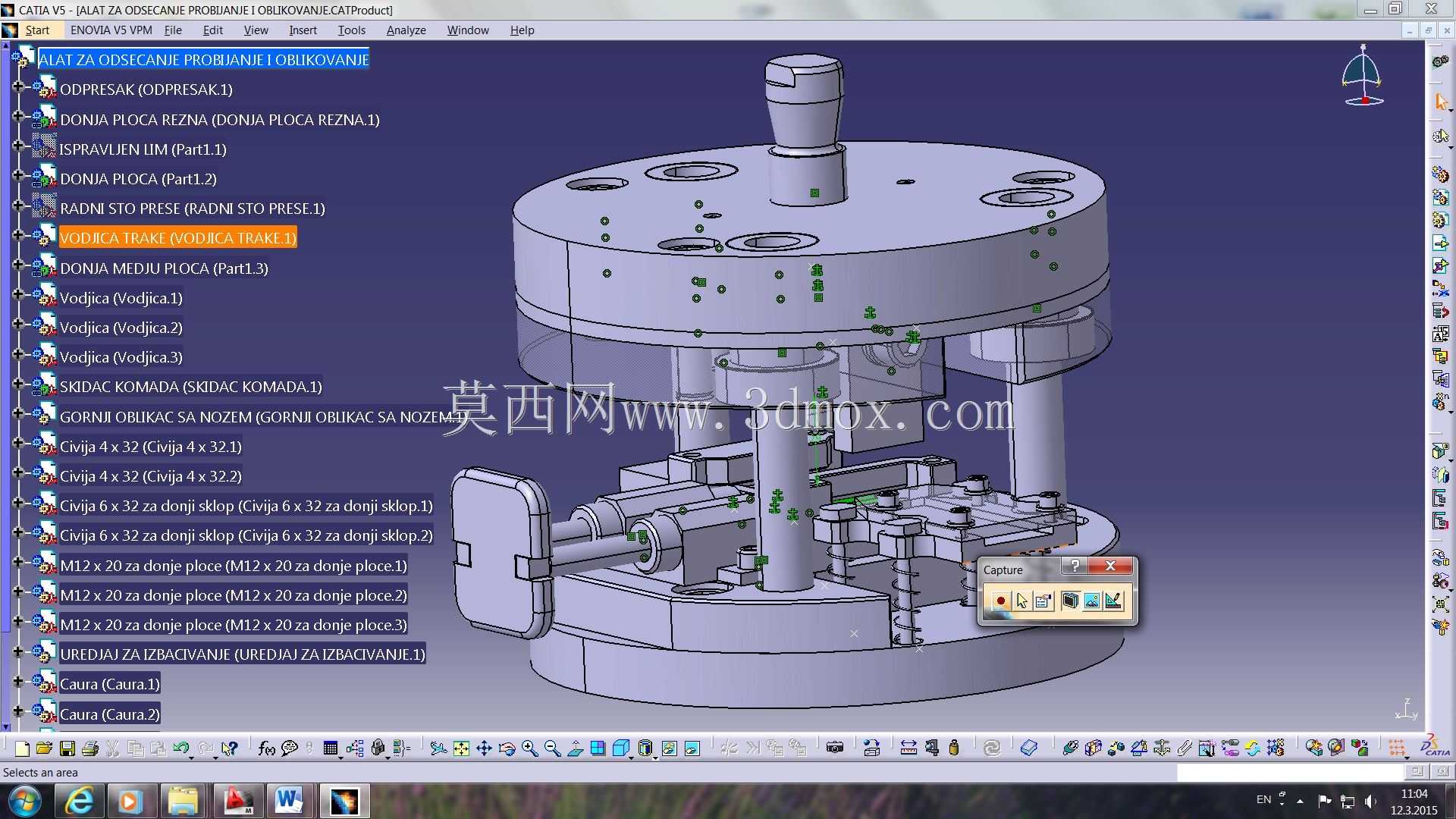

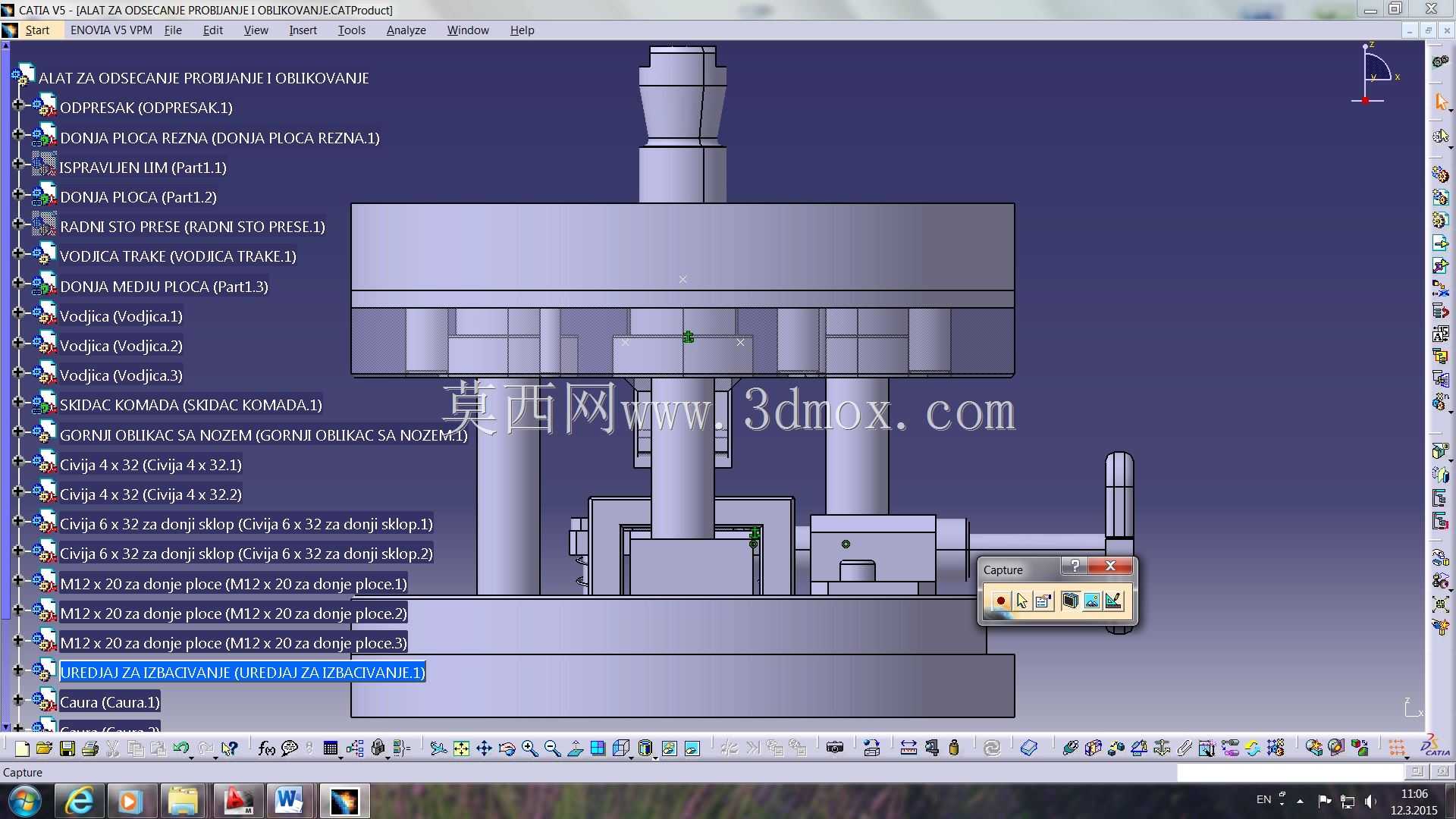

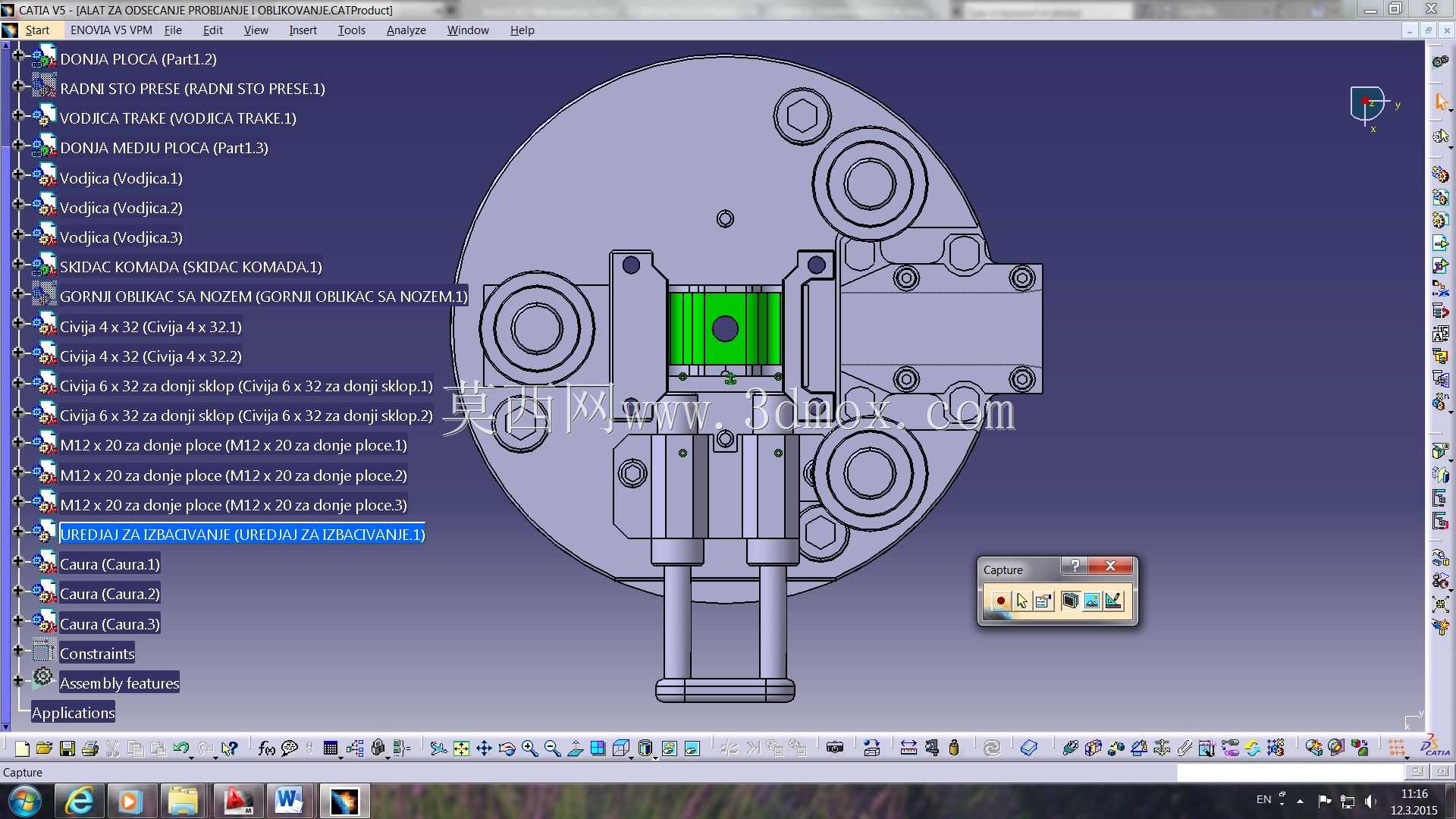

　　从整体结构布局来看，工装采用上下模对合的经典冲压模架形式，上下两层平行模座通过多根立式导柱完成开合导向，导柱与模座配合段预留足够的导向长度，滑块高速下行时不会出现偏载卡滞，上下模刃口的对位精度可长期保持稳定。模座中间区域分层布置冲裁凸模、折弯镶块与对应凹模工位，条料送进路径上依次设置定位挡销、卸料板与成型型腔，送进时条料底面贴平下模支撑面，侧向由导料板约束窜动，每段送进距离由挡销精准限定，不会出现步距偏差导致的零件缺边、折弯位置错位。

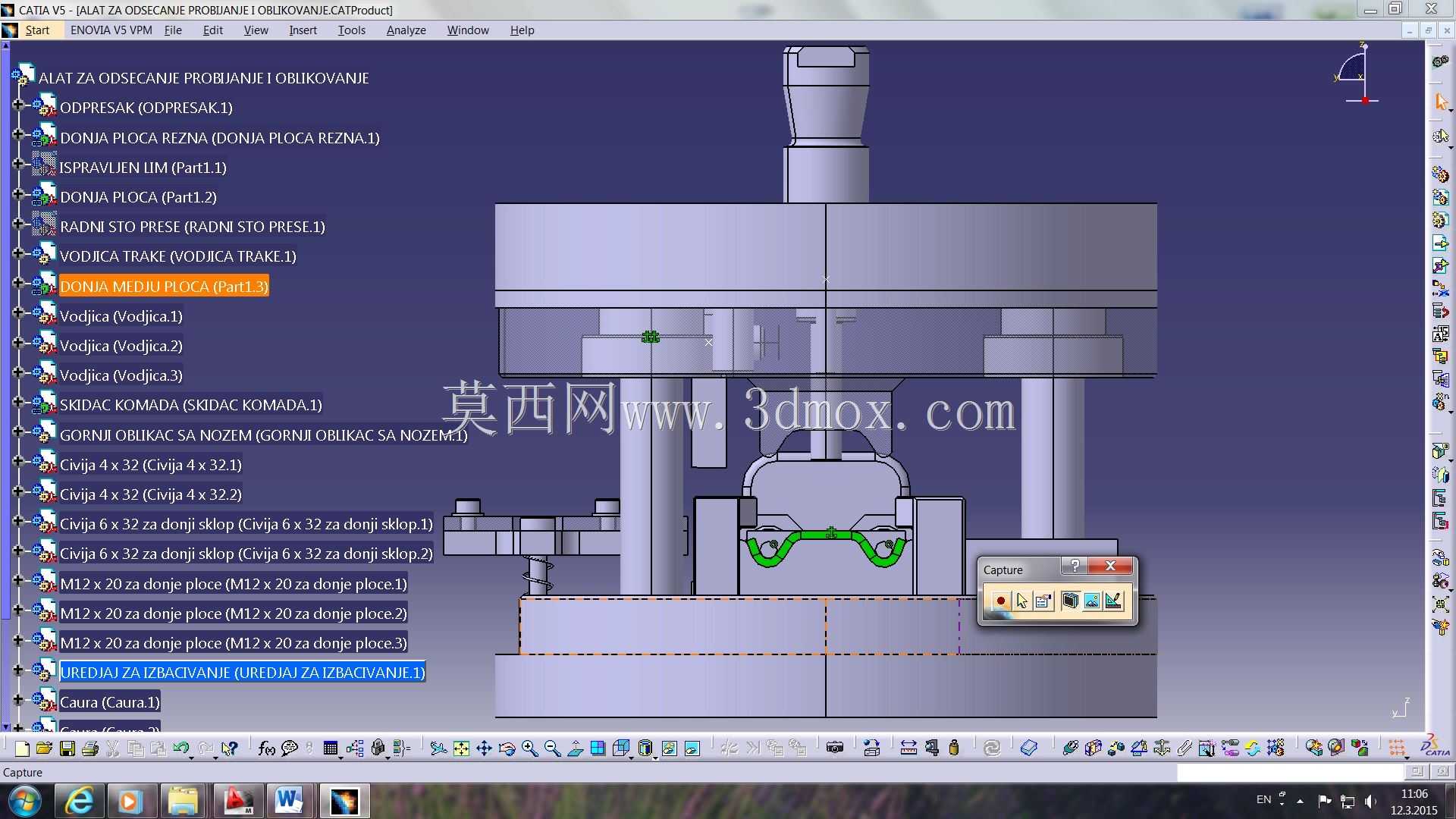

　　设计阶段优先考虑了薄料冲压的卸料可靠性，上模侧配备弹性卸料结构，冲裁完成后滑块上行时，卸料板会先将包在凸模上的条料平稳脱出，避免带料变形；折弯工位的凸凹模间隙按照2毫米料厚的常规冲压间隙配比设定，既保证折弯处圆角过渡平顺无挤裂，也不会因间隙过大出现折弯角度回弹超差。针对条料冲裁后产生的废料，下模对应位置开设有落料通道，冲裁下来的边角废料可直接沿通道滑落至机床下方的废料收集槽，不需要人工频繁清理模面，连续冲压过程中不会因废料堆积压伤零件表面。

　　安装边界方面，整套工装的上下模座外轮廓尺寸匹配常规中小吨位压力机的工作台面，模座底面与滑块底面的装夹槽位置对应标准T型槽间距，现场装夹时仅需使用标准压板即可完成固定，闭合高度处于压力机常规装夹调节区间内，不需要额外加装垫板。导向部件的顶端与底端均预留有安全行程余量，滑块调整至下死点时，导柱不会出现顶死、脱出的情况，冲压负荷也控制在常规压力机的额定吨位范围内，不会出现长期过载导致的机床机架疲劳。

　　实际工艺验证中，该工装针对的黄色成型类零件，折弯边的直线度、冲裁断面的毛刺高度都能满足常规五金件的装配要求，连续送进冲压时各工位动作互不干涉，冲裁工位先完成外形与工艺孔的冲切，后续折弯工位再对指定部位施加折弯力，工序顺序符合板材成型的变形规律，不会出现材料拉伸撕裂。模座上的各工作零件均采用镶块式设计，长期生产后若刃口出现磨损、折弯型面出现压痕，仅需拆卸对应镶块进行修磨或更换，不需要整体拆卸模架，维护成本远低于整体式焊接工装。入料侧的导料槽宽度可根据条料的实际公差做小范围调整，即便来料条料宽度存在小幅轧制偏差，也能顺畅送进不会出现卡料，整套结构完全围绕薄板条料的短节拍批量冲压场景设计，没有多余的冗余结构，现场操作人员的上手门槛较低，常规冲压车间的换模、调试流程即可完成部署。
