娃娃机三爪抓取机构三维设计

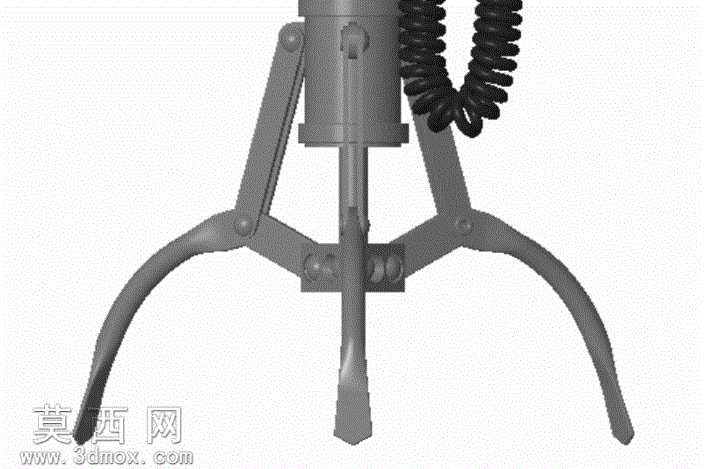

本模型为娃娃机配套的三爪式抓取执行机构，采用三维建模软件完成全参数化设计，完整还原了实体抓取爪的全部结构细节，建模过程中严格遵循机械结构的运动逻辑，对每一处铰接点位、传动杆件都做了精准的尺寸约束，确保各部件装配后可实现真实的开合抓取动作。模型整体采用中置驱动的布局设计，中心位置设置竖向的驱动推杆，推杆上部连接驱动安装座，可适配娃娃机常见的升降驱动组件，安装座侧面预留了螺旋线缆的走线空间，还原了实体设备的供电走线结构，避免动作过程中线缆与机械结构产生干涉。三根弧形爪臂通过对称分布的铰接支座与上部主体框架连接，每根爪臂都通过独立的传动连杆与中心驱动推杆相连，当中心推杆做竖向伸缩动作时，可通过连杆带动三根爪臂同步完成向内收拢、向外张开的动作，传动路径简洁高效，铰接位置均做了圆角过渡处理，既避免了应力集中问题，也让爪臂开合动作更加顺滑无卡滞。爪臂末端做了收窄的尖状设计，同时内侧带有贴合抓取物轮廓的弧形曲面，可在收拢时对毛绒类抓取物形成稳定的包覆支撑，提升抓取的稳定性。渲染阶段采用哑光金属材质模拟实体设备的金属构件质感，对铰接轴、传动连杆等小尺寸部件做了细节强化，螺旋线缆部分采用柔性材质模拟真实弹簧线的褶皱纹理，整体视觉效果贴近实体设备的真实质感。设计过程中充分考虑了游乐设备的使用特性，整体结构无尖锐外露棱角，所有传动部件都隐藏在主体框架内侧，既提升了设备运行的安全性，也降低了日常维护的难度，各部件均采用模块化设计思路，铰接销轴、连杆、爪臂都可单独拆卸替换，方便后续根据抓取需求更换不同规格的爪臂，适配不同尺寸、重量的抓取物，可直接用于娃娃机产品的结构验证、动作仿真以及相关教学演示场景。
