剪叉式液压升降作业平台结构设计

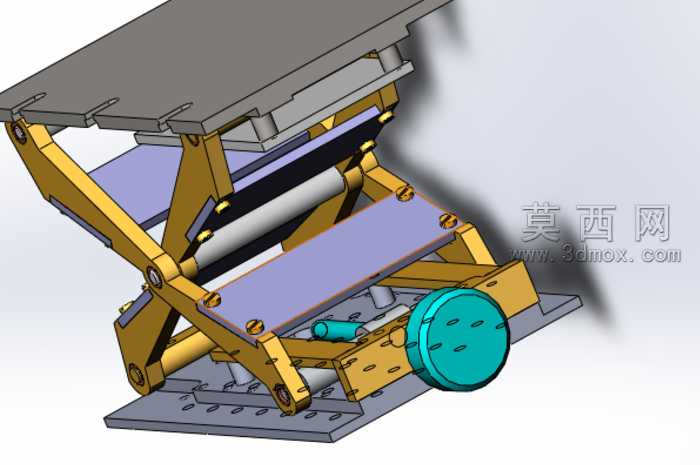

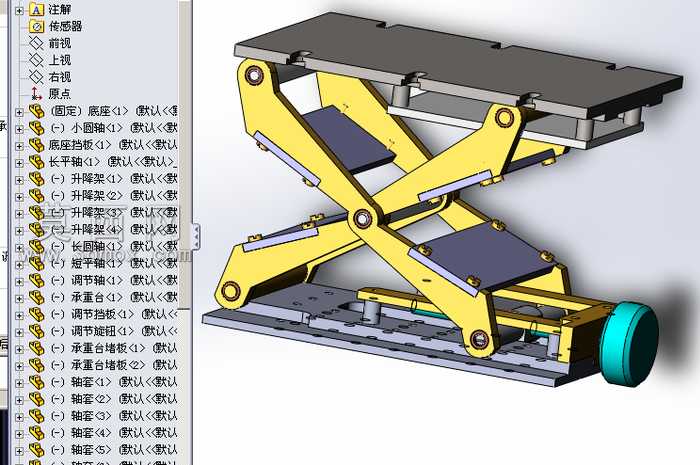

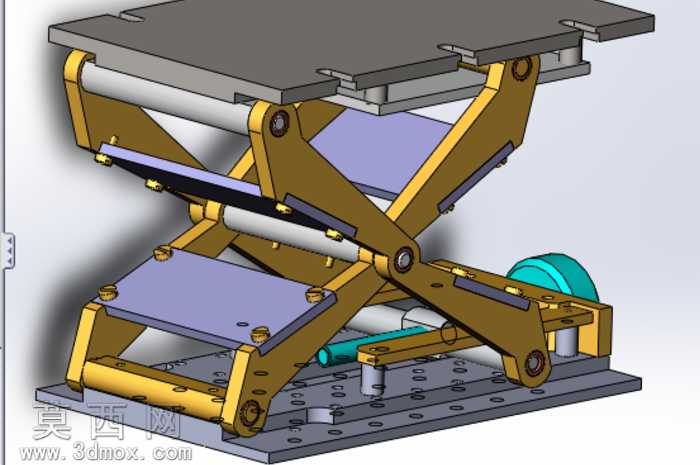

本作品为剪叉式液压升降台三维建模成果，建模过程中严格遵循机械设计规范，对每一处结构细节进行了精准还原。首先从底部安装基座开始搭建，基座采用带阵列安装孔的平板结构设计，建模时通过线性阵列特征快速完成安装孔的排布，保证孔位间距的一致性，为整机提供稳固的安装基础。剪叉臂作为核心承载构件，采用箱型截面的臂体结构设计，建模时通过多段拉伸、切除特征完成臂体轮廓构建，臂体间的铰接位置精准预留销轴安装孔位，每处铰接点都添加了同轴心、重合的配合约束，保证剪叉臂组能够顺畅完成折叠与展开动作，同时在臂体与上下平台的连接位置设计了滑动副结构，匹配剪叉升降过程中的水平位移需求。驱动部分采用横向布置的液压油缸结构，建模时还原了缸筒、活塞杆、端盖、铰接耳环等全部细节，油缸两端分别铰接在两组剪叉臂的对应点位，通过活塞杆的伸缩带动剪叉臂组改变夹角，从而实现平台的升降动作，同时在侧边设计了手动调节轮结构，可实现应急状态下的微调操作。顶部承载平台采用带防滑卡槽的平板设计，平台底部与剪叉臂的连接位置设置了加强筋结构，提升平台的承载抗变形能力，平台边缘预留了防护结构安装位，方便后续加装安全防护组件。材质渲染阶段，对不同构件赋予了差异化的材质属性：剪叉臂采用喷涂黄漆的金属材质，还原工业设备常用的警示配色；基座与顶部平台采用灰铸铁材质，体现厚重的金属质感；液压油缸缸筒采用镀铬亮面金属材质，活塞杆做抛光金属处理；手动调节轮采用青蓝色工程塑料材质，与金属构件形成清晰的视觉区分；铰接销轴采用高强度合金钢材质，表面做发黑处理。整体装配过程中完成了全局干涉检查，确保所有运动构件在全行程升降过程中无碰撞卡滞，各铰接处的转动间隙预留合理，既保证运动顺畅度又避免过大间隙导致的结构晃动。设计过程中充分考虑了升降台的承载稳定性，通过优化剪叉臂的铰接点位比例，降低升降过程中的横向推力，提升整机的负载能力，同时底部基座的大尺寸平板设计有效分散了整机对安装地面的压强，适配多种安装场景。
