大众高尔夫GTI立体车标造型结构

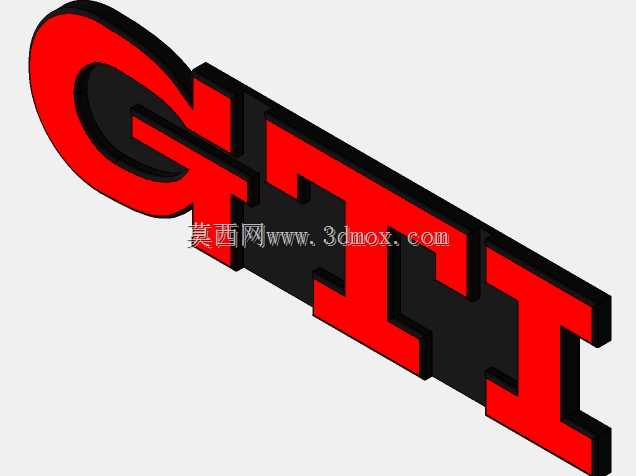

　　该模型围绕大众高尔夫GTI车型的前格栅徽标进行三维还原，重点表现红色GTI字母与黑色衬底之间的层叠关系。实际装车场景中，这类标识通常布置在前保险杠上格栅、尾门铭牌或内饰装饰板位置，承担车型识别、运动版本区分和外观视觉强化作用。对于整车外饰设计而言，车标虽不属于承载件，却直接影响前脸识别度，因此在建模时不能只把文字当作平面贴图处理，而需要建立独立的厚度、倒角、底面和安装边界。

　　从结构上看，GTI三个字母采用连续倾斜姿态，字形具有明显的运动方向感。红色字符位于视觉上层，边缘设置均匀倒角，使标识在光照下形成高亮边线；黑色底层略向外扩，形成类似阴影和承托的效果。这样的双层结构一方面增强红色字母的对比度，另一方面也为实物制造提供厚度参考。若用于注塑标牌，红色面层可作为高光装饰层，黑色底层可作为基座或背胶贴合面；若采用金属加工，则可通过铣削、激光切割或分层焊接实现类似立体效果。

　　建模思路上，应先依据标志轮廓绘制闭合曲线，保证G、T、I三个字符的笔画宽度、斜度和间距一致。G字母内部封闭区域需要保留完整桥接结构，不能在拉伸后出现孤立薄片；T字母的横画与竖画交接处应做连续过渡，避免尖角应力集中；I字母虽然结构简单，但其上下端倒角和整体高度必须与前两个字母保持统一视觉基准。完成字符主体后，再建立黑色衬底，衬底外轮廓应沿红色字形外侧偏移，偏移量在视觉上保持稳定，不宜在局部突然变宽或变窄。

　　尺寸边界方面，车标属于外饰附件，安装时需要考虑格栅筋条、曲面弧度和周边零件间隙。若布置在前进气格栅上，标识背面应预留平整贴合区，背胶面不能跨越格栅镂空位置；若布置在尾门，则需与后备箱开关、牌照板、尾灯边界保持足够距离。模型中立体厚度不宜过大，否则会在车辆行驶时增加迎风突出量，也可能影响洗车、抛光和外饰装配。字符边缘倒角需要兼顾触感与模具脱模，锐角位置容易产生填充不足或涂层堆积，圆角过小则会削弱标志的锐利风格。

　　在工程应用中，该三维结构可用于外饰件方案校核、标牌位置布置、渲染展示以及加工工艺沟通。设计人员可将其放入整车前脸装配环境，检查标志与格栅横向饰条的对齐关系，也可旋转视角观察不同光照下红色面层和黑色底层的层次。对于改装展示或教学建模，该模型还能帮助理解文字类标识从平面轮廓到实体零件的转化方式，包括曲线拉伸、厚度控制、倒角处理、双层装配和贴合面建立。

　　实际制造时，若采用ABS注塑，需关注字符笔画较窄位置的充模流程，背面可增加浅加强筋，但加强筋不能在正面产生缩痕；若采用亚克力切割组合，则应控制红色层与黑色层的平行度和粘接压合间隙；若用于金属徽章，则需考虑板材厚度、折弯限制和表面喷涂边界。无论采用哪种工艺，模型都应保持字母正面完整、底面可贴合、层间关系清晰，使标识在近看时有立体厚度，在远看时仍能快速识别GTI车型特征。
