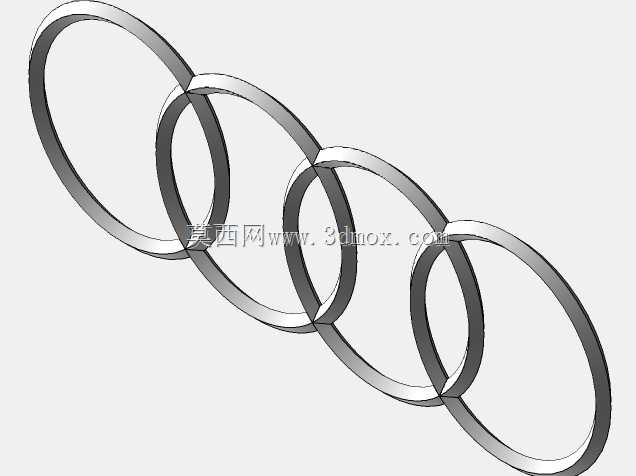

奥迪四环车标金属质感立体造型

　　四环相扣的造型在整车外饰件开发里属于典型的品牌标识类零件，看似只是四个圆环，实际牵涉到前脸格栅、尾门、翼子板、轮毂中心盖等多处装配边界。建模时不能只把四个圆环简单摆在一起，相邻圆环之间存在前后穿插关系，从正视方向看四个环等直径、等环宽，环心沿水平方向均匀排布，相邻环心距小于单环外径，从而形成稳定的交叠区域；从侧视方向看，每一处交叠都要明确哪个环在前、哪个环在后，四环的前后层次沿横向交替，才能还原真实车标的视觉秩序。

　　环体截面采用接近扁平的带状圆环，而不是细圆管弯成的圆环。这样处理有两方面考虑：一是实车标识多为镀铬或亮面装饰件，正面需要较宽的反射面来体现金属质感；二是安装背面通常要预留粘贴基面或热熔柱位置，扁平环带能够提供足够的贴合面积。若用于前格栅，标识背后往往与格栅饰条、牌照安装区、雷达罩发生空间关系，环体厚度不能侵入雷达波束区域；若用于尾门，则要避开钣金折边、密封条压缩面和尾灯分缝。

　　在曲面构建上，单个环可理解为闭合环形扫掠体：先绘制圆环中心轨迹，再绘制矩形或带圆角的截面轮廓，沿轨迹扫掠得到连续环体。环的外圆面、内圆面与正面、背面之间应设置小圆角过渡，避免锐边造成镀铬后反光断裂，也符合外饰件对触感和清洗便利性的要求。四个环完成单体后，再通过布尔合并或实体交叠处理形成整体；交叠区域需要检查面的连续性，防止出现零厚度缝隙、重叠面和法向混乱。

　　从材料和工艺角度看，这类标识常见方案包括ABS注塑后电镀、亚克力透明件背面镀铝、锌合金压铸以及金属冲压抛光。不同工艺会影响模型细节：注塑件要在背面设置加强筋和浇口避让区，电镀件需控制尖角和深槽，金属件则要关注折弯后环宽的一致性。三维数据中若只表现外观而不表达背面结构，后续做模具结构或检具时会反复返工。比较稳妥的做法是保留外观主曲面，同时在装配层级中补充背胶区域、定位柱、卡扣脚或螺钉孔位。

　　安装边界方面，车头标通常固定在格栅总成中央，背面需要与格栅基座保持平行，环面相对整车Y向基准居中；尾标则随尾门曲面存在一定俯仰角，不能把四环简单贴在一个绝对平面上。若用于展示台、展厅背景墙或宣传道具，尺寸可按比例放大，但环宽、环厚和交叠量仍应维持原车标比例，否则放大后会显得环体笨重或穿插关系失真。

　　渲染表现时，金属材质应突出环带正面的高光流动。四环相互遮挡会在交叠处形成明暗变化，前环的内边缘会压在后环表面上，后环被遮挡部分不应透出错误高光。建模阶段可将每个环作为独立实体保留参数，便于调整环径、环宽、中心距和厚度；在最终装配中再组合为一个标识组件。这样既方便衍生不同车型的大小规格，也能为镀铬件、发光车标、黑色运动化套件等变体提供基础数据。

　　结构校核时重点看三类问题：第一，四环交叠处实体是否完全连接，不能只在视觉上相交而内部仍为分离体；第二，环体内侧空间是否满足模具脱模或刀具加工要求，过小的内圆角会导致电镀积液或铣削振纹；第三，背面安装结构是否落在环带实体范围内，定位柱若悬在环体中空区域，装配后容易产生收缩痕。对于需要发光的版本，还应在金属环背后预留柔光层、LED灯带和走线槽，此时环体厚度往往比普通实心标更厚，正面亮面与背面遮光结构之间要设置挡光台阶。

　　总体而言，该造型的核心不在于复杂机构，而在于比例、层次和装配意识。准确的等径圆环、均匀交叠、交替前后关系以及可落地的背面安装结构，能够让数据同时服务于外饰设计、宣传展示、加工制造和装配检具开发。
