梅赛德斯奔驰三叉星徽车标立体造型

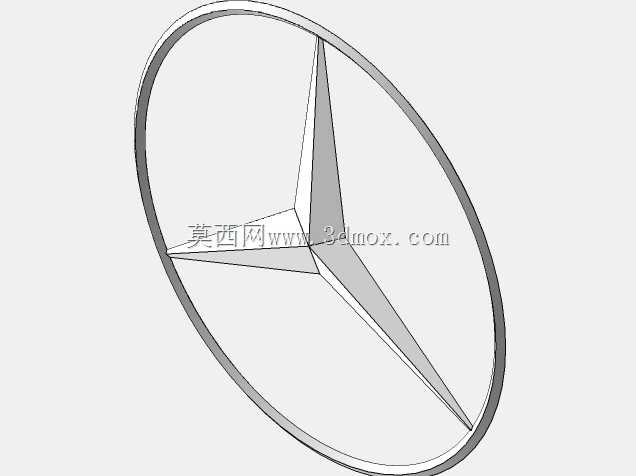

　　三叉星徽作为整车前脸识别度最高的外饰标识件，在量产车、展车、改装车以及品牌陈列道具中承担着明确的视觉指向作用。该三维造型围绕环形外框与中心三叉星两大主体展开，星徽三根辐条从中心交汇点向外辐射，末端分别衔接圆环内侧，形成稳定的三角支撑关系。建模时先以中心原点为基准确定三根星臂的周向夹角，保证相邻臂之间角度一致，再通过曲面拉伸与过渡圆角处理星臂厚度，使正面呈现锐利棱线、侧面保留均匀壁厚。外圈圆环并非简单细圈，而是具有一定截面宽度和厚度的封闭环带，环带与星臂末端相交处需要做连续曲面融合，避免装配或渲染时出现尖角、破面与重叠干涉。

　　从实际装车场景看，这类标识常布置于前进气格栅中央、引擎盖前端、尾门行李厢盖或轮毂中心盖。不同位置对安装边界的要求差异明显：格栅位置通常背后预留卡接柱或定位孔，徽标背面需要留出平整贴合面；引擎盖立标版本则要控制底部基座高度与倾角；尾门粘贴版本更看重背面弧度与车身外覆盖件的贴合一致性。因此模型在几何处理上保留了徽标正面完整轮廓，同时将背面结构简化为可继续拓展卡脚、热熔柱、胶粘基座的实体区域，方便后续根据具体车型数据做适配。

　　结构设计思路上，星徽件既要体现品牌图形的对称美感，也要兼顾外饰件的成型与装配。三根星臂从中心向环圈逐渐收窄，视觉上形成向外伸展的张力；臂面采用折面而非完全平板，可在光照下产生明暗分界线，增强金属质感。圆环截面保持连续，转角处设置圆滑过渡，既减少应力集中，也有利于镀铬、喷涂、抛光或真空镀膜等表面处理。若用于真实零部件，外圈边缘不能存在锐边，通常需要在三维数据中增加微小倒角，使手部触碰、清洗擦拭以及自动洗车过程中不易刮伤。

　　尺寸边界方面，车标属于外观敏感件，外径、环宽、星臂厚度和背部安装高度必须与安装面板协同定义。前脸大标通常需要匹配格栅轮廓，背面避让格栅加强筋、雷达支架与摄像头区域；尾门小标则要控制投影面积，避免越过钣金棱线或尾灯分缝。三维建模阶段应将徽标置于独立坐标系中，中心轴线与车辆Y向对称面重合，正面法向指向车外，这样在总装布置时可直接通过基准点约束到格栅或尾门数据上。对于展车模型、教学样件或3D打印道具，还可在不改变正面识别特征的前提下，于背部增加沉台、螺纹孔座或磁吸片空间。

　　该造型的工程价值不只在于外观复刻，更在于把平面品牌标识转化为可测量、可装配、可继续细化的实体数据。曲面检查时需关注圆环与星臂交汇处的G1连续性，三根星臂相对于中心的旋转对称性，以及正反面壁厚是否均匀。若后续进入模具开发，环体内部可根据尺寸选择空心壳体结构，在背面设置浇口与加强筋位置；若用于金属加工或亚克力雕刻，则可将实体厚度统一，便于刀具路径规划。整体数据以简洁几何还原三叉星徽的核心形态，同时为外饰匹配、安装固定和表面工艺预留了充分的结构延伸空间。
