大众高尔夫GTI16V立体车标结构设计

　　这款GTI 16V立体标识的建模工作，最初是在梳理老款高尔夫MK2外观改装件时提出的。原车格栅徽标经过多年使用后，表面镀铬层脱落、字符边缘磕碰缺损，售后替换件渠道零散，单纯依靠平面贴图无法还原铭牌的分层凸起质感，因此需要按照实物装配关系重建一套可用于加工校核的三维数据。

　　从实际装车场景看，这类徽标主要布置在前中网横向饰条、尾门钣金平面或侧裙装饰板上，属于整车外饰识别系统中的小尺寸功能件。它并不承担承载、密封或运动传力任务，但直接影响车辆外观的完整性和改装风格表达。在性能车文化中，GTI字样用于区分普通版本与运动版本，16V字符则对应十六气门发动机的技术特征，因此字符比例、颜色分区和层叠关系不能随意改动，否则会造成标识语义错误。

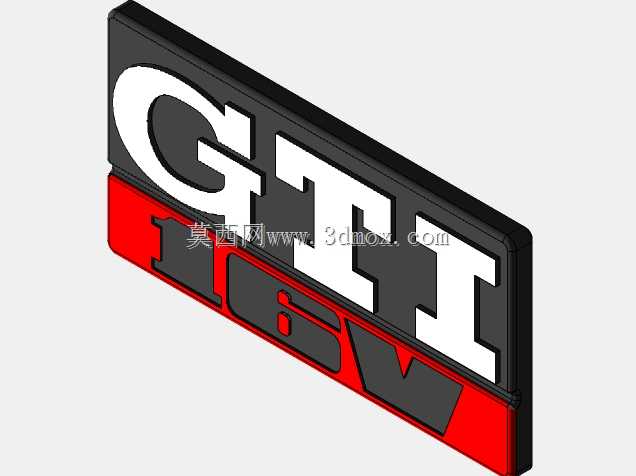

　　模型采用底板、字符和装饰色带分层建立的方式。最外层为矩形黑色基座，边缘设置小倒角，既模拟注塑铭牌的脱模圆角，也避免尖锐棱边在装配和擦拭过程中产生应力集中。基座正面分为上下两个视觉区域：上部为黑色底面上的白色GTI立体字，下部为红色底带上的深色16V字符。两组字符并非简单贴花，而是按独立凸字处理，字高、字厚和侧面拔模角度均保留出来，便于后续做CNC雕刻、3D打印或者注塑模具分型。

　　结构设计时需要重点控制字符与底板的结合宽度。GTI三个字母笔画较粗，T字横笔画与I字竖笔画之间的间隙较小，如果凸起高度过大，打印或注塑时容易在窄槽处形成连料；如果高度过小，正面光照下又缺少阴影层次。因此字符凸起采用适中厚度，并在字根位置增加微小过渡圆角，使视觉上保持锐利，工艺上又能保证根部强度。16V区域位于红色饰带内，字符颜色与底板接近，主要依靠凹凸轮廓和边界反光识别，建模时需保证数字6的封闭内孔、V字两侧斜边以及1字竖边的深度一致。

　　安装边界方面，这类铭牌通常以背胶贴合为主，背面应保持完整平面，不应把正面字符直接切穿到背部。若用于中网固定，也可在底板四角或背面预留浅定位坑，用于粘贴泡棉双面胶或设置塑料热熔柱。模型外轮廓为长条形矩形，长宽比例依据实车格栅饰条空间确定，厚度方向则要控制在较小范围内，避免贴装后高出周边饰条过多，形成剐蹭或积灰台阶。背面边缘可设置轻微减胶槽，既减少塑料件收缩印，也能增加胶层容纳空间。

　　在曲面处理上，正面字符侧面需要统一拔模方向。若以正面为外观面，字符侧壁向底板方向略微收窄，模具开模时可直接沿法向脱出；红色下饰带与黑色基座之间的分界采用清晰台阶面，方便喷漆、丝印或者多材料装配时做遮罩边界。对于改装加工场景，该数据也可导出为浮雕加工路径，黑色基座用铝材或亚克力铣削，字符区域通过填漆、阳极氧化或贴面实现颜色区分。

　　校核过程中还要关注字符的可视识别距离。车标安装在车头或车尾时，观察者通常在一米至数米外识别，过细的纹理没有实际意义，反而会增加清洁难度。因此该模型保留大字形、强对比色和明确分层，不加入细小纹理。红色饰带横贯下部，既复刻原车徽章的视觉记忆点，也在黑白主体之间形成色彩分隔。整体结构虽然简单，但涉及外观件的拔模、壁厚、胶装面、字符间隙和涂装边界等典型工程问题，适合作为汽车外饰铭牌、立体LOGO和改装装饰件设计的参考样件。
