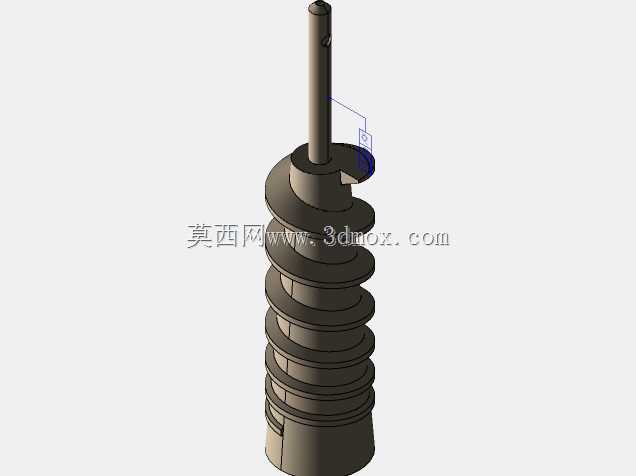

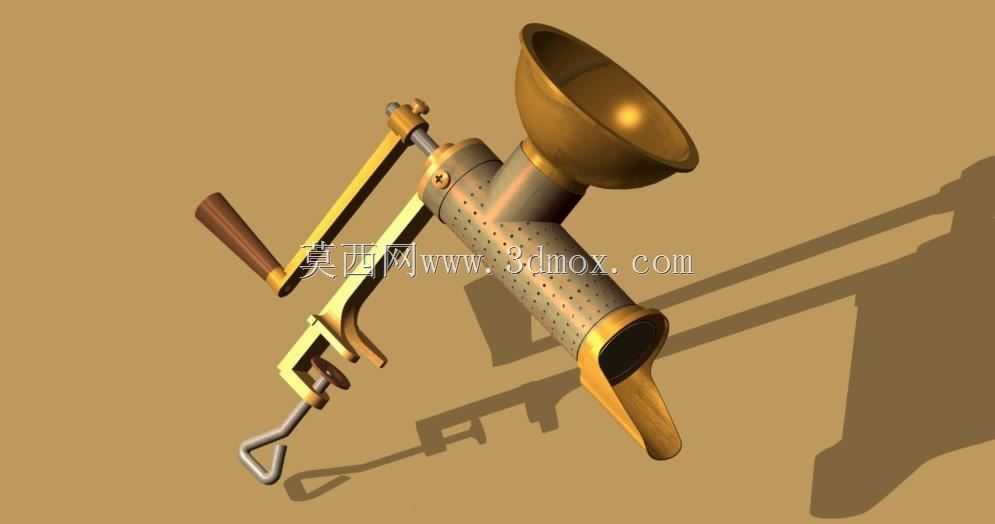

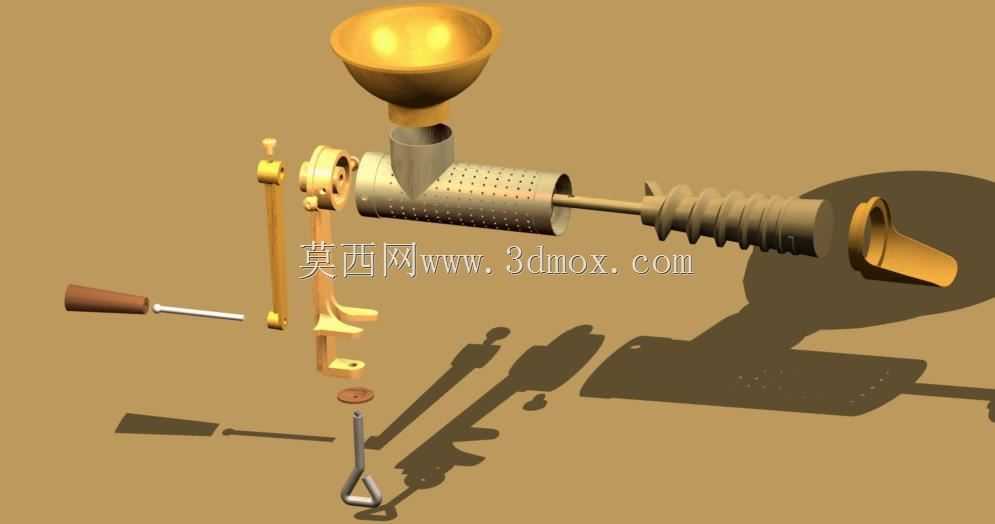

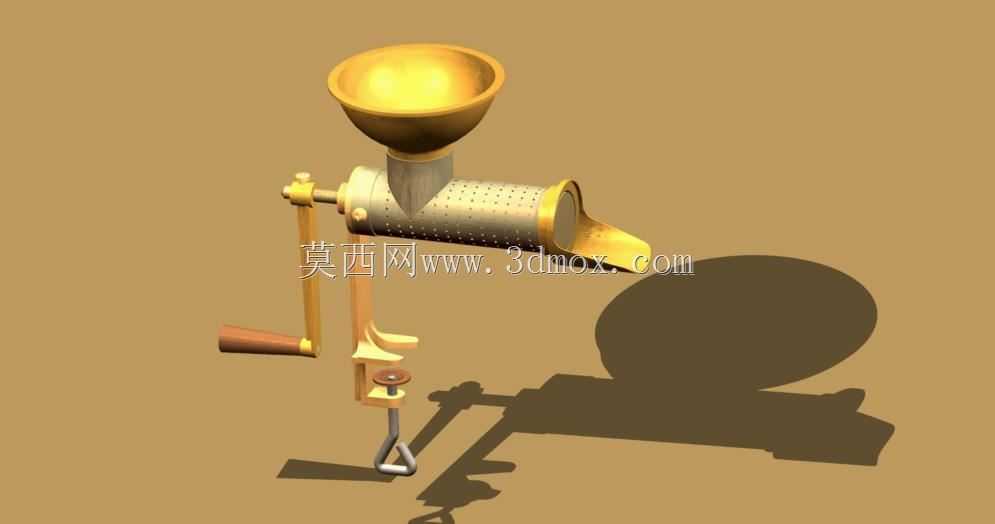

  这套手动研磨机具的结构建模围绕小型作坊、家庭加工、实验前处理以及复古食品加工场景展开,整体采用手摇驱动方式,不需要外接动力源,在无电力供应、野外临时加工、小批量试样处理或者传统工艺演示场合都能稳定完成物料破碎与细磨作业。机具上部设置敞口漏斗形进料仓,待研磨物料从上方投入后,依靠自重进入横向布置的筒形研磨腔;腔体内螺旋推进结构随主轴旋转,将物料从进料端持续向出料端输送,途中经过变径挤压与剪切区域,颗粒被逐步压碎、碾磨,最终从前端下倾的出料口排出,形成粗细相对均匀的研磨成品。

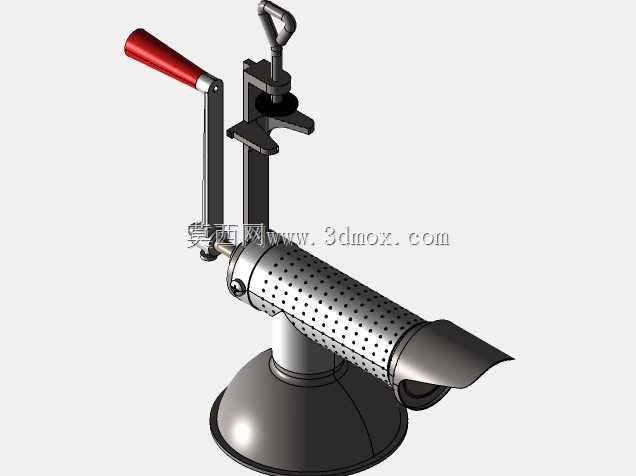

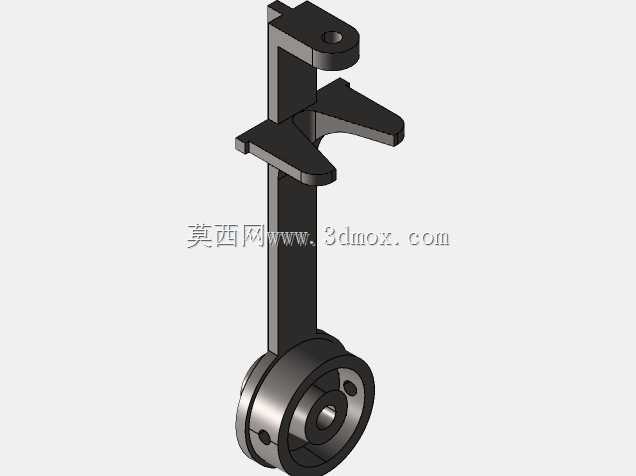

  从实际装配关系看,整机受力路径非常清晰:摇臂输入端承受人工往复圆周力矩,主轴穿过筒体端盖并由端部支承定位,中段螺旋叶片与研磨衬套之间保留可控间隙,筒体下方通过铸造支架与桌面夹持机构相连。夹持端采用螺杆压块形式,旋转夹紧手柄后,压脚贴合工作台边沿,可把整机牢固固定在木质或金属台面上,避免摇动手柄时整机倾覆或滑移。这种固定方式对安装边界要求不高,台沿厚度在常规桌面范围内即可适配,设备后方需要留出摇臂回转空间,前方则要预留接料容器放置位置,漏斗上方保留加料高度,侧面留出拆装筒体和清理残料的操作距离。

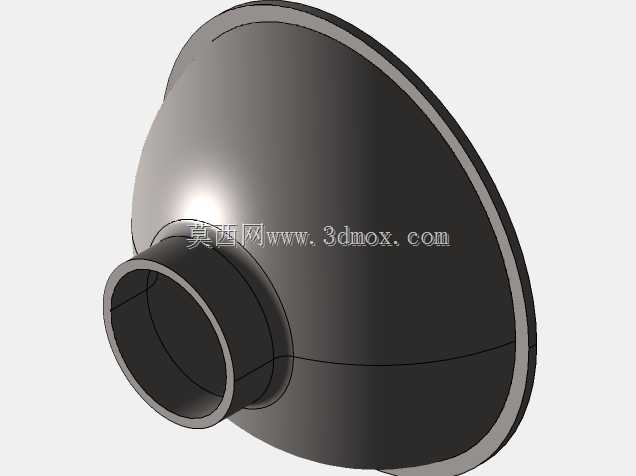

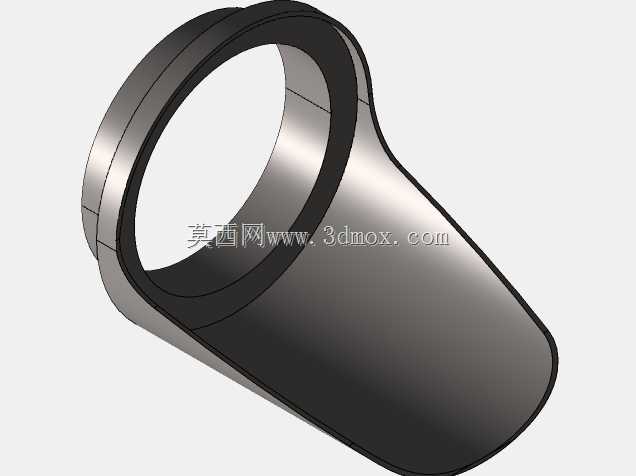

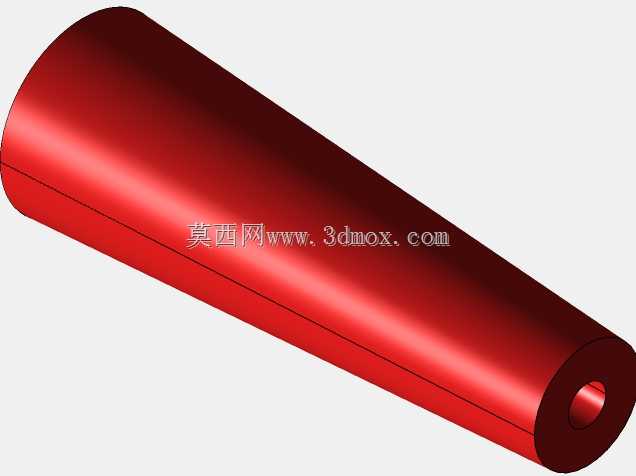

  设计思路上,模型重点还原了传统手动磨具的功能分区:进料斗采用大圆角敞口造型,既方便连续倒入谷物、香料或干燥实验物料,也能减少物料架桥;筒体表面密布细小凹点,既体现铸造壳体的质感,也对应实际产品中增强握持、散热或伪装防滑的结构细节;前端出料嘴向下弯曲,使磨后物料在重力作用下自然落入容器,避免粉末堆积在端口。手摇柄采用长力臂加木质握套的组合,操作者握持位置远离回转中心,输入较小的手握力即可获得较大的主轴扭矩,适合处理硬度不高但需要持续挤碾的干性物料。握套与金属杆之间形成转动配合,长时间使用时可降低手掌摩擦。

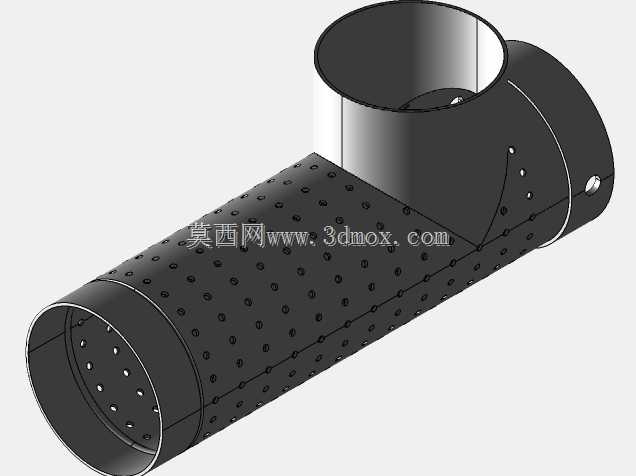

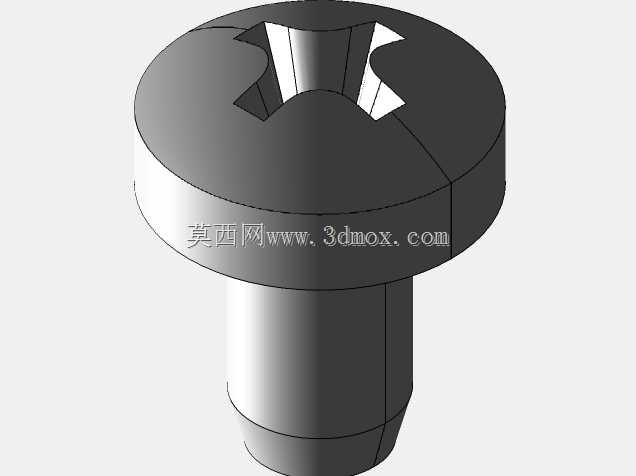

  结构建模时需要特别关注几个配合部位:其一是主轴与端盖之间的同轴关系,螺旋体在筒体内旋转时不能与内壁发生干涉;其二是进料斗与筒体上方开口的连接位置,漏斗落料中心应正对螺旋进料段,否则物料容易堆积在腔体一侧;其三是夹紧支架与筒体底部的连接角度,支架承担摇臂载荷和物料重量,安装面需要保证筒体轴线大致水平,出料端略微偏低;其四是摇臂曲柄与主轴端部的锁紧关系,曲柄销、方头或紧固螺母要能传递扭矩,不能在负载下松动。

  在外形尺寸方面,这类机具属于台式小型设备,整体长度主要由筒体、前端出料嘴和后方摇臂回转范围决定,高度集中在漏斗与夹持支架之间。布置三维场景时,不能只按静止轮廓占位,还要按运动包络检查摇臂旋转区域,手柄在最下和最后位置时均不能与墙面、台面加强筋或其他设备碰撞。筒体下方到工作台面的空间决定接料杯高度,出料嘴末端应高于容器口,同时尽量靠近容器中心,以减少粉状物料飞溅。

  该结构虽然外观带有复古器具特征,但工程表达上并不只是外观造型。模型把进料、输送、研磨、出料、夹紧、手动驱动六个功能模块完整关联起来,能够用于机构原理讲解、手工设备结构参考、复古产品再设计以及小型研磨装置方案验证。对于结构设计人员来说,可以在此基础上调整螺旋导程、腔体内径、衬套间隙和摇臂长度,以改变研磨细度与操作力;对于三维建模学习者,则可练习铸造件、钣金漏斗、杆件装配、螺纹夹紧和运动干涉检查等典型建模任务。
