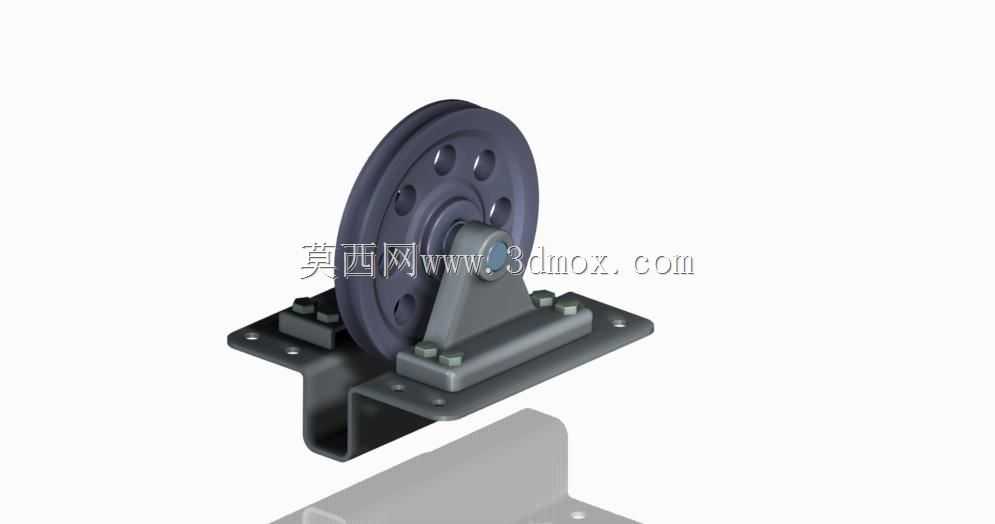

这套轮盘式张紧传动支座,在车间的中小型带传动工位里十分常见,日常运维中,皮带长期受交变拉力会出现蠕变伸长,张紧力不足就会出现打滑、传动丢转、带体异常磨损的问题,这套支座就是为了在不改动主从动轮安装基准的前提下,为传动系统提供稳定的张紧支撑,同时把轮盘的径向载荷通过支架分散传导到设备安装基座上。
从现场安装的边界条件来看,整套组件的安装底板采用折弯钣金成型,底板上预留了多组长圆形调节孔,安装时不需要在基座上重新配钻定位孔,只需要松开底板的紧固螺栓,就可以沿长孔方向微调整个张紧轮组件的相对位置,以此改变皮带的包角与张紧程度。底板的折弯翻边做了加高处理,既提升了薄板件的抗弯截面模量,避免长期受载后底板出现翘曲变形,也让支架和底板的连接焊缝有足够的施焊空间,焊接后不需要额外做大面积补强。
轮盘部分采用多圈镂空的辐板式结构,最外圈是和皮带接触的轮缘工作段,中间辐板上均匀布置了多圈减重孔,最中心的轮毂段预留了和转轴配合的通孔。这种镂空设计不是单纯为了减重:轮盘在高速运转时,实体辐板会搅动周边空气形成风阻损耗,均匀分布的通孔可以让气流顺利穿过轮体,降低运转时的风噪与空耗;同时多圈孔位也方便做静平衡校正,在钻孔去重时可以直接在对应孔位周边修磨,不需要额外在轮缘上焊接配重块。轮盘的轮毂和轴之间采用过渡配合,轴端加装锁紧件限制轮盘的轴向窜动,保证轮盘运转时的端面跳动控制在允许范围内,避免皮带出现跑偏掉带的故障。
两侧的支撑立架分别承担转轴的两端支撑载荷,其中一侧立架和底板直接焊接固定,作为定位基准侧,另一侧的支座采用分体式装配结构,支座本体通过螺栓锁紧在底板上,这种设计在后期维护时优势很明显:当轮盘或者轴承出现磨损需要更换时,不需要割开焊接支架,只需要拆下拉侧的分体支座,就可以把转轴连同轮盘整体从侧向抽出,大幅缩短停机检修的时间。分体支座的结合面做了铣削加工,装配时可以通过垫片微调转轴的同轴度,避免两根支撑孔不同轴导致转轴运转时出现别劲、轴承过热烧毁的问题。

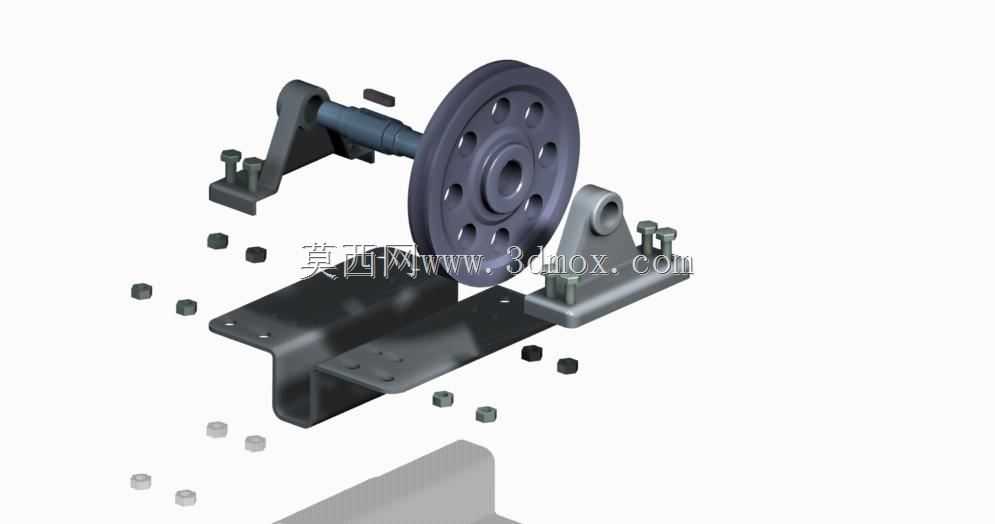

整套组件里所有的紧固件都对应预留了安装位,散落的螺栓、螺母在三维装配里全部按实际装配关系排布,现场组装时可以清晰看到每一处连接的锁紧逻辑:支架和底板之间用内六角螺栓穿装,背面配防松螺母,转轴的轴向定位用轴端挡圈配合螺钉锁紧,分体支座和底板之间用高强度螺栓压紧,保证受冲击载荷时连接位置不会出现滑移。
在设计这套结构的三维数模时,首先要敲定的是张紧轮的调节行程范围:行程太短无法补偿皮带整个生命周期内的伸长量,行程太长则会让支架的悬臂长度过大,受载后挠度超标。建模时先把主从动带轮的中心距作为固定基准,再根据皮带的公称长度、允许的张紧力波动范围,反推张紧轮的移动区间,以此确定底板长孔的长度与支架的安装位置。转轴的直径选取要结合轮盘的径向载荷做挠度校核,确保轮盘处于最大张紧位置时,转轴的中部变形量不会导致轮缘偏磨。轮盘的轮缘尺寸要和所用皮带的截面型号匹配,轮缘的圆弧面粗糙度要控制在合理区间,既不能过于粗糙加速皮带磨损,也不能过于光滑导致摩擦力不足出现打滑。
这类张紧支座不光用在普通的皮带输送线上,在小型台架设备、实验传动平台、老旧设备的传动改造项目里都能适配,安装时只需要保证底板和设备基座的贴合面平整,按照标定的张紧力调整好轮盘位置,锁紧所有紧固件之后就可以长期稳定运行,日常巡检只需要检查连接螺栓有没有松动、轮盘转动有没有异响,维护门槛很低。
