立式磨刀机主轴底座工装结构

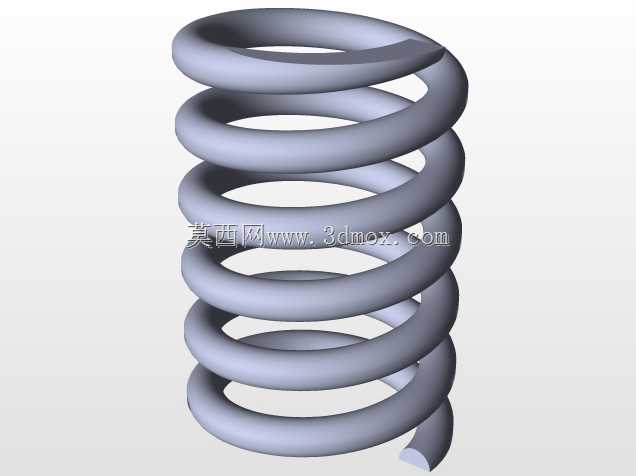

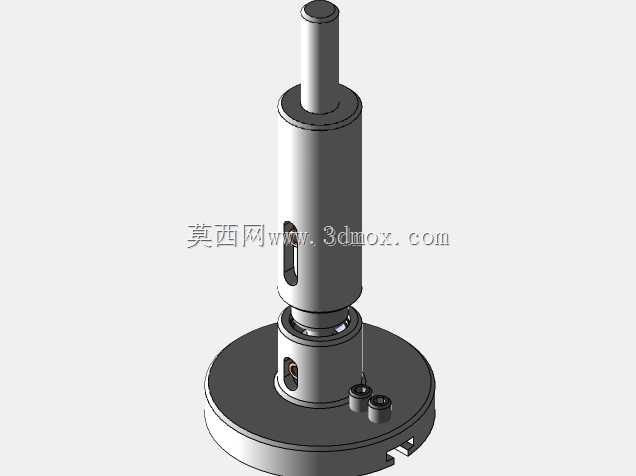

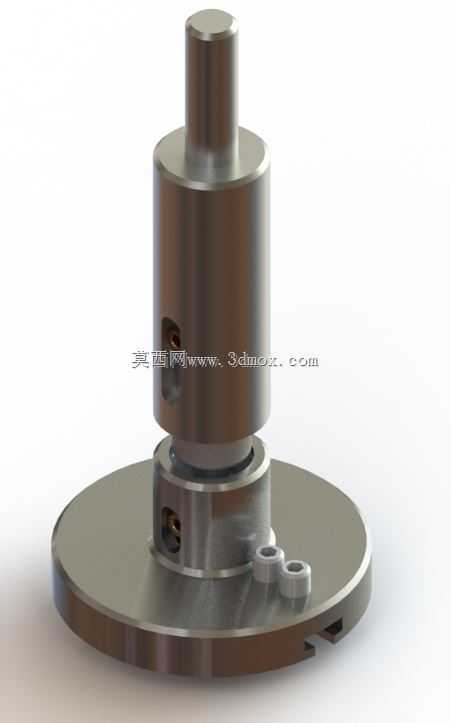

　　该结构围绕小型刀具修磨工位的立式装夹需求展开，主体由上部阶梯主轴、中部套筒座、下部圆形安装法兰以及侧向定位孔组成，适用于车间内钻头、铣刀、小型车刀和异形刃口刀具的精密修磨场景。设备在实际使用中通常固定在工作台或专用磨刀机架上，底部圆盘承担主要支承和定位作用，圆柱主轴部分用于连接旋转驱动、砂轮修整组件或刀具夹持模块，使刃磨过程保持较高的同轴度和重复装夹精度。

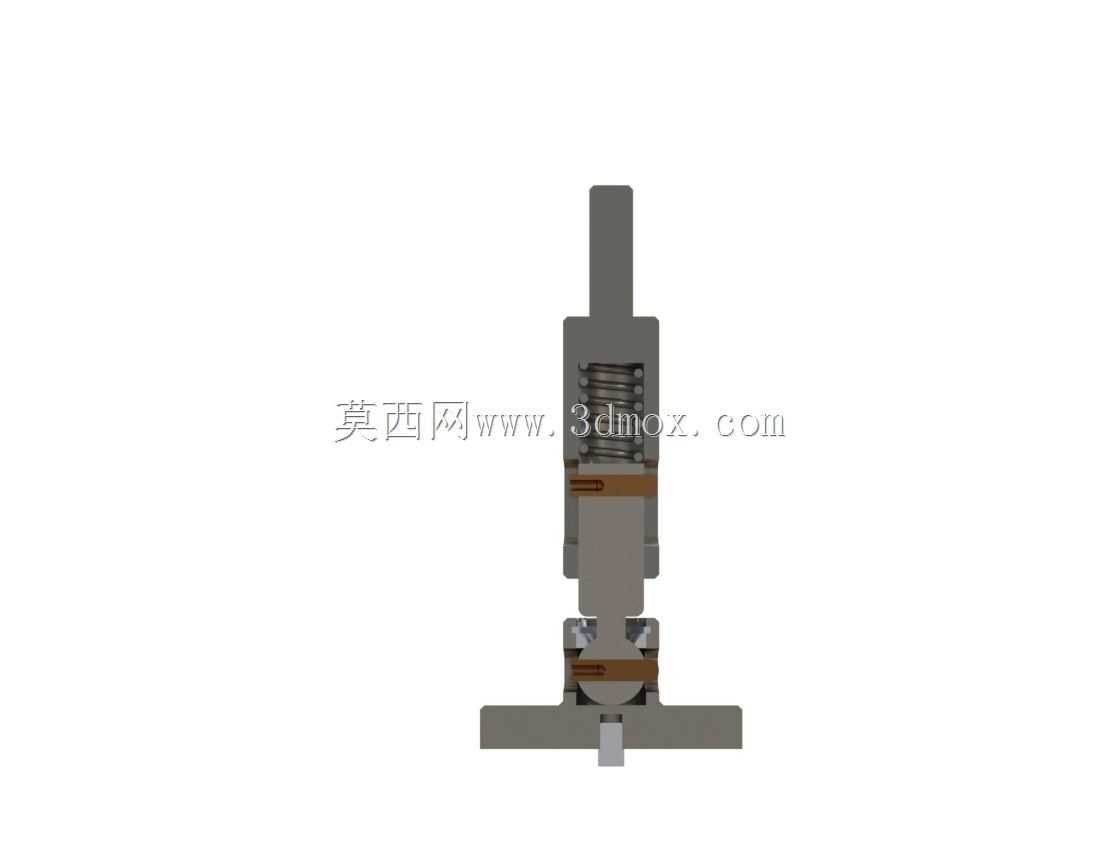

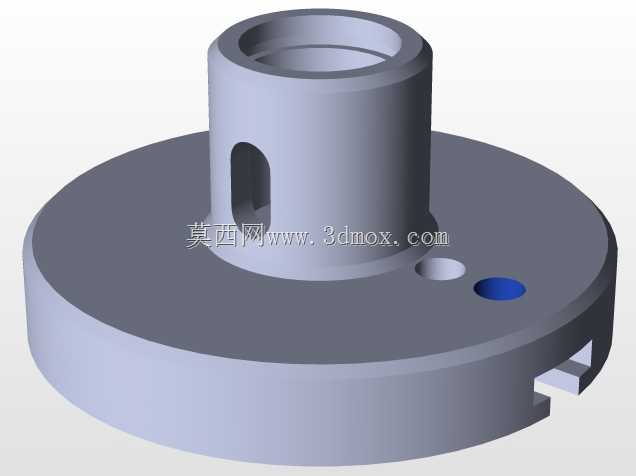

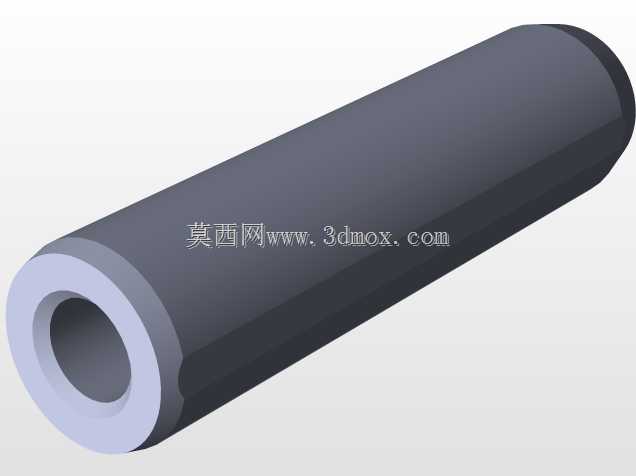

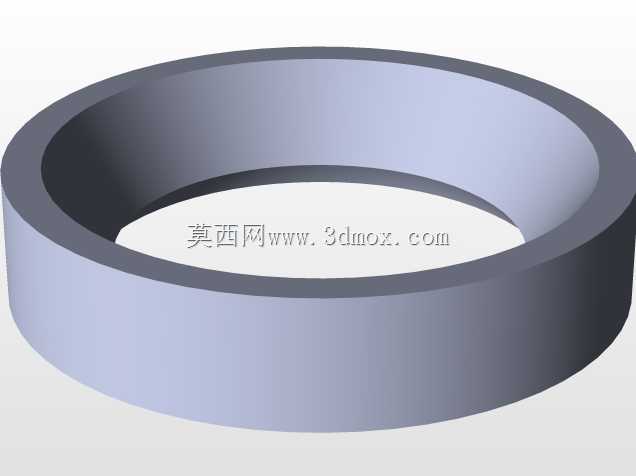

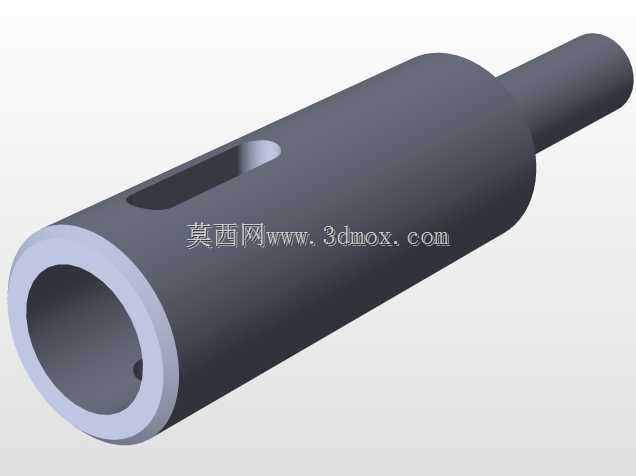

　　从结构布置看，下部法兰盘采用较大直径的圆盘形式，能够降低整机重心，并把主轴工作时产生的径向力分散到安装面上。法兰上预留有多个小孔，可用于螺栓锁紧、定位销配合或辅助附件安装；盘边局部缺口并非装饰特征，而是为了在有限安装空间内避让管线、锁紧块或相邻机构。中部筒体直径明显大于上部轴颈，形成阶梯式承载结构，既可以容纳轴承、衬套或锁紧件，也能作为主轴回转支承的外壳。筒体侧壁开设的横向孔位主要用于紧定、润滑、观察或插入锁紧螺钉，防止内部旋转件在高速修磨时发生轴向窜动。

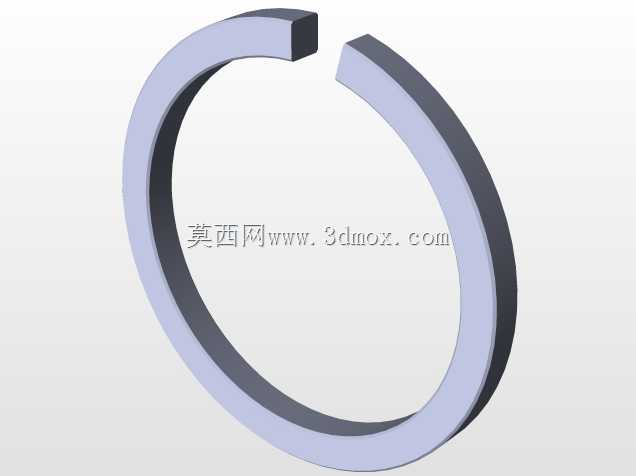

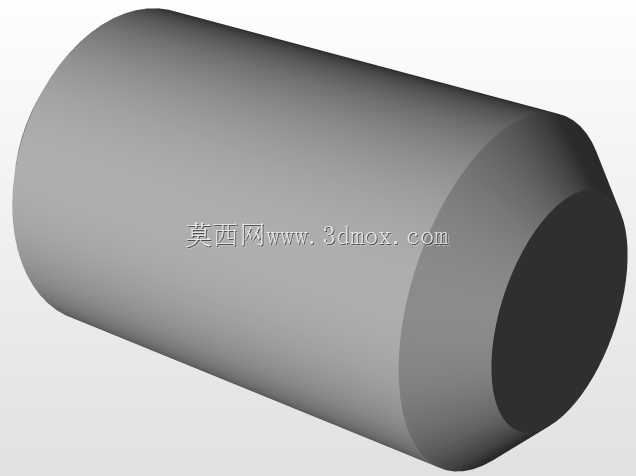

　　上部轴颈采用圆柱伸出形式，适合与带轮、联轴器、夹头或砂轮接杆配合。轴肩位置承担轴向定位功能，装配时可通过轴肩控制配套零件的压入深度，避免因夹持位置不一致引起的跳动偏差。顶端平面可作为压盖或螺母的贴合面，若用于刀具夹持，则可在轴端继续扩展弹性夹套、锁紧螺母和微调结构；若用于砂轮安装，则需在该位置增加砂轮防护和动平衡校核。整体外形没有复杂曲面，主要由回转体、平面法兰和孔系构成，便于车削、镗孔、钻攻和后续磨削加工。

　　设计思路上，该类磨刀机结构强调刚性、可拆装性和维护便利性。底部法兰提供稳定安装基准，中部筒体保证主轴支承跨距，上部细轴则减少伸出端质量并提高旋转响应。侧壁孔位与法兰孔系的位置需要在建模时保持明确的装配关系，尤其是横向紧定孔与内部轴套孔的相交区域，应保证孔口倒角和螺纹深度合理，避免装配时螺钉与回转件干涉。对于实际工程应用而言，主轴与套筒之间的配合间隙、法兰底面平面度以及轴颈相对安装面的垂直度，是影响刃磨质量的关键尺寸。

　　在安装边界方面，圆形底座所占平面范围决定了工作台开孔或垫板尺寸，法兰厚度影响螺栓支承长度；上部主轴的伸出高度则关系到砂轮、刀夹和防护罩的空间布置。若设备布置在自动化磨刀单元中，底座周围还需预留机械手上下料、冷却管路和检测传感器的位置。模型在结构表达上清晰呈现了外轮廓、阶梯轴、法兰盘、安装孔和侧向孔位，可用于工装方案评审、机床附件设计、装配干涉检查以及加工工艺编制。通过该结构，设计人员能够直观判断主轴支承方式、固定路径和附件扩展方向，为小型刃磨设备的详细设计提供可靠的三维基础。
