建筑钢结构三角桁架支撑梁结构

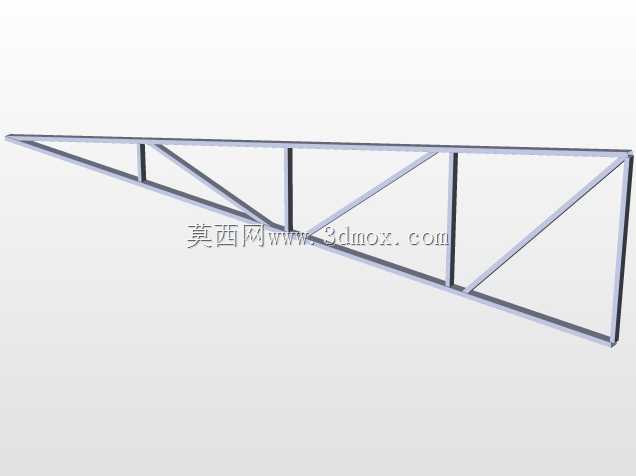

　　这套三角桁架支撑梁结构在工程现场主要承担悬挑区域的荷载传递任务，常见于厂房雨棚、站台遮雨篷、建筑入口挑檐、临时舞台顶棚以及轻型仓储廊道的骨架搭建场景。整体采用上下双弦杆搭配斜向腹杆的平面桁架构型，杆件之间通过焊接节点连成整体，把作用在梁面上的竖向荷载分解为弦杆的轴向拉压受力，相比同跨度的实心钢梁能大幅降低自重，同时保留足够的抗弯刚度，在大跨度悬挑工况下不容易出现明显下挠。

　　从受力逻辑来看，上弦杆主要承受压应力，下弦杆承受拉应力，中间交错布置的斜腹杆与竖腹杆则负责把节间荷载逐级传递到两端支座，这种三角腹杆的布置方式让每一段杆件都以轴力为主，材料强度能得到充分利用，避免了实腹梁中大量材料对抗弯贡献偏低的问题。建模过程中先确定整体跨度与悬挑长度的比例关系，再按等分数划分节间，每个节间的斜杆角度控制在四十五度上下，这个角度区间能让腹杆的传力路径更顺畅，减少节点处的附加弯矩。弦杆与腹杆选用同规格的矩形截面管材，截面外轮廓统一，在节点交汇时杆件端面贴合紧密，焊接作业时坡口处理方便，也便于后期做热浸镀锌防腐处理。

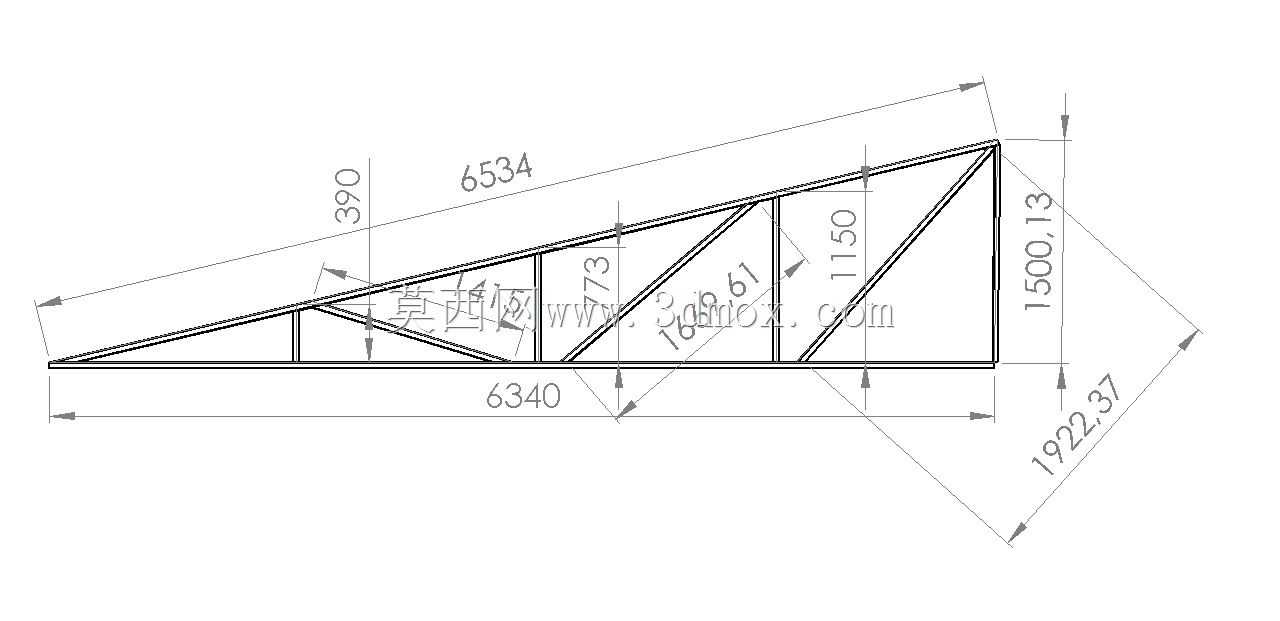

　　外形尺寸方面，整根桁架呈细长扁平形态，梁高沿长度方向保持一致，端部支座位置预留了与预埋钢板对接的安装接触面，现场施工时可以直接把桁架端部搭设在混凝土立柱或者钢柱的牛腿上，通过螺栓或者现场焊缝完成固定。安装边界需要重点核对两端支座的水平间距，桁架就位后要保证上弦杆的水平度偏差控制在规范允许范围内，多榀桁架并排布置时还要在相邻桁架之间加装横向系杆与水平支撑，形成空间稳定体系，防止单榀平面桁架出现侧向失稳。

　　结构设计阶段需要先核算恒载与活载的组合工况，包括屋面彩钢板自重、积雪荷载、检修人员荷载以及风吸力作用，根据内力计算结果调整杆件壁厚，在挠度满足限值的前提下尽可能优化材料用量。节点位置是整个桁架的关键部位，腹杆与弦杆相交的焊缝需要沿杆件周边满焊，避免出现应力集中的缺口，对于承受动力荷载的使用场景，还可以在节点处加焊补强肋板，分散焊缝处的应力峰值。

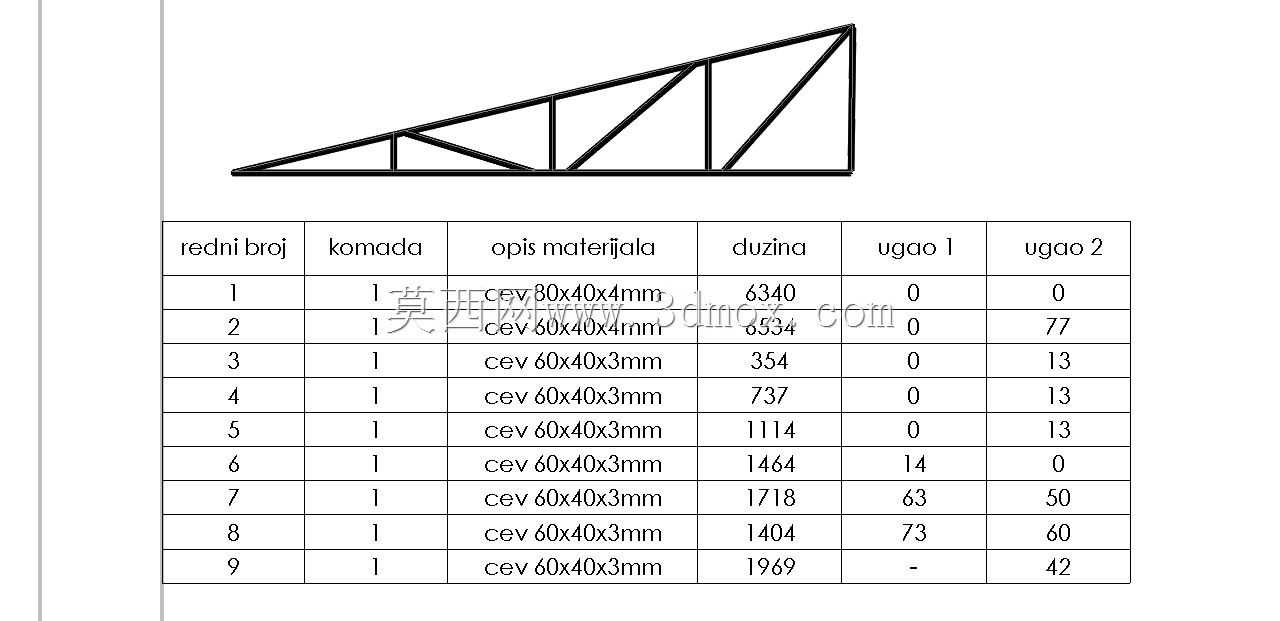

　　三维建模时把每根杆件作为独立的结构化特征处理，先绘制桁架的中心线骨架，再沿骨架路径扫描生成管材实体，节点处自动完成布尔合并，后续工程出图时可以直接从模型中提取每根杆件的下料长度、端部切割角度，大幅减少钣金下料与车间预制的出错概率。模型还预留了与檩条、屋面板连接的安装孔位参考，上弦杆表面按间距布置连接件点位，配套的檩条可以直接卡装或者栓接在弦杆上，整套结构从预制工厂分段加工到现场拼装的流程都能在模型中提前模拟，提前发现杆件干涉、节点错位之类的工艺问题。这类桁架结构在轻量化大跨度支撑场景中适用性很强，既可以单独作为悬挑梁使用，也可以多榀组合构成空间网架的基本单元，适配不同建筑外立面与临时设施的搭建需求。
