多辐条镂空轻量化行走轮结构设计

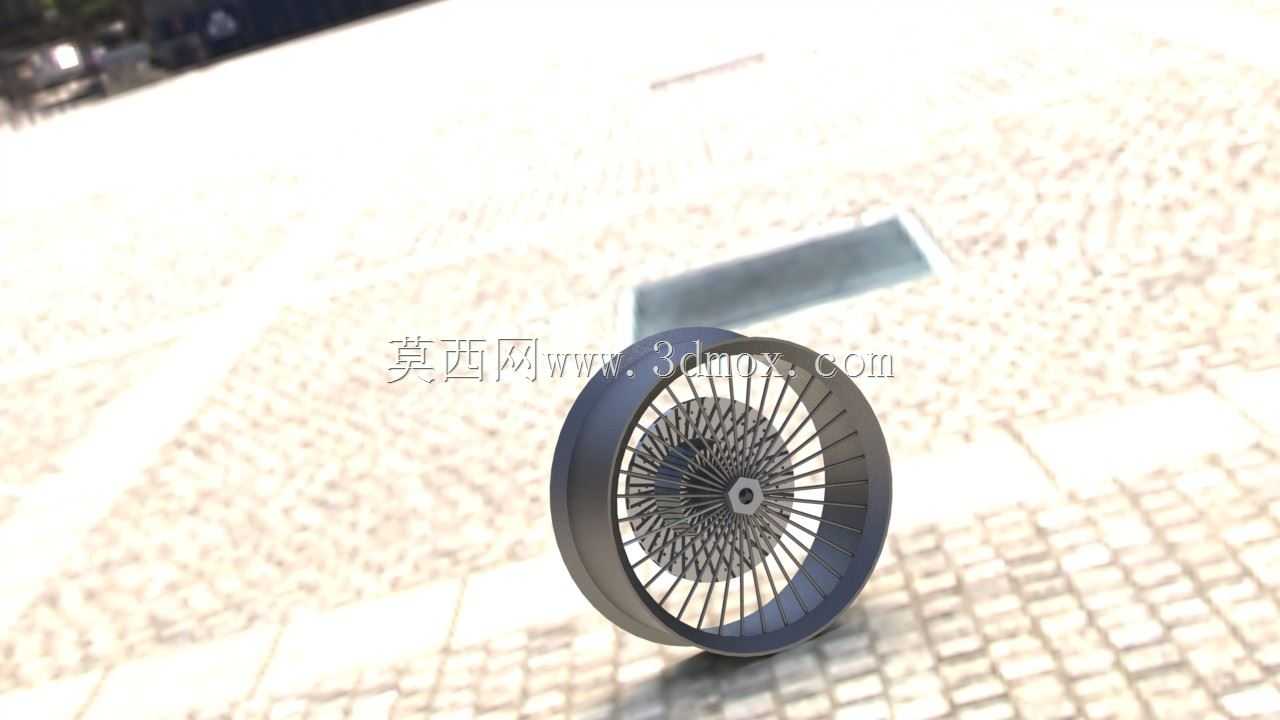

　　该轮体结构围绕低自重、高径向承载和外观通透感进行布置，整体由外侧环形轮圈、密集径向辐条、中心轮毂及轴孔安装段组成。轮圈采用连续闭合环形截面，承担地面接触载荷向辐条群传递的作用，截面厚度在保证周向刚性的前提下控制得较为紧凑，避免轮缘在受压时出现局部椭圆变形。辐条从中心轮毂向外呈放射状均匀展开，数量较多且单根截面纤细，相邻辐条之间形成大面积镂空区域，既减少材料占用，也让轮体在旋转过程中具备更轻的惯量表现。

　　从实际使用场景看，这类轮体可用于轻型展示车辆、低速代步装置、概念载具或需要突出机械观感的设备行走部位。轮体工作时，垂直载荷先经过接触区域传入轮圈，再由多根辐条分流至中心轮毂，最后通过轴孔与转轴或轮轴连接。多辐条布局的优势在于载荷路径分散，单根辐条承担的应力峰值较低，即使某一根受力偏大，周边辐条也能分担部分载荷；同时细密辐条形成类似张拉整体的受力效果，使轮圈在径向受压后能够快速恢复圆形轮廓。

　　建模时需要重点控制轮圈外圆、辐条分布圆和中心轴孔的同轴关系。中心轮毂处设置轴孔与周边连接面，轴孔作为旋转基准，应保证与轮圈外圆的同心度，否则轮体高速转动时会产生偏心振动。轮毂外缘与辐条根部交接区域属于应力集中位置，结构上应保留平滑过渡，避免辐条以尖锐直角直接插入轮毂，防止在反复冲击载荷下出现根部裂纹。辐条与轮圈内侧交接处同样需要圆角过渡，使载荷从纤细杆件扩散到较宽轮圈截面。

　　外形边界方面，轮体轴向宽度相对较小，整体呈现薄盘式轮廓，适合安装在侧向空间受限的位置。轮圈外侧可根据使用需求包覆轮胎、橡胶层或直接作为硬质轮缘使用；若用于承载路面行驶，应在轮圈外圆预留胎体安装槽或配合面，若用于展示或低速轻载场景，则可直接加工金属或工程塑料轮面。中心轮毂厚度应大于辐条轴向厚度，以便形成足够的轴承或轴套配合长度，提升轴系支撑稳定性。

　　设计思路上，该结构没有采用厚重实心腹板，而是以密集杆件替代实体材料，通过提高材料分布效率来兼顾刚性与减重。轮圈负责保持几何形状，辐条负责传力与支撑，中心轮毂负责定位和扭矩传递，三者之间边界清晰。对于需要进行有限元校核的场景，可在轮圈底部施加径向约束并在轴孔处加载，观察辐条根部、轮毂孔周和轮圈受压区的应力分布；若辐条应力偏低，可进一步缩小单根截面，若局部变形过大，则应优先增加轮圈截面高度或加粗关键受力辐条。

　　安装边界需关注轴孔直径、轮毂端面宽度以及轮体两侧干涉空间。由于辐条沿径向展开，轮体侧向迎风或镂空面积较大，在有防护要求的设备中应预留外侧护板位置，防止异物进入辐条间隙。轮体与支架连接时，中心轴线上应设置轴承、衬套或固定销轴，端面需保留锁紧件空间；轮圈外侧与设备本体之间应留出旋转间隙，避免受载后轮圈微变形触碰支架。整体结构简洁，传力路径明确，适合作为轻量化轮系设计、外观结构验证以及行走部件方案推演的三维参考。
