卫浴排水用弧形导流格栅盖板结构

　　这套格栅结构面向卫浴湿区地面排水场景开发，核心作用是覆盖在排水汇集口上方，在允许水流快速通过的同时，拦截毛发、织物纤维、掉落的小尺寸硬物，避免杂物直接冲入下水管道造成管路弯折处淤积堵塞。日常使用中，淋浴房、开放式洗浴区、阳台洗衣台周边的地面积水都需要通过这类盖板汇入排水管路，格栅表面直接承受人员踩踏、卫浴洁具挪动时的局部压载，因此结构设计不能只考虑通水面积，还要兼顾踩踏刚度、边角防滑和后期清理的便利性。

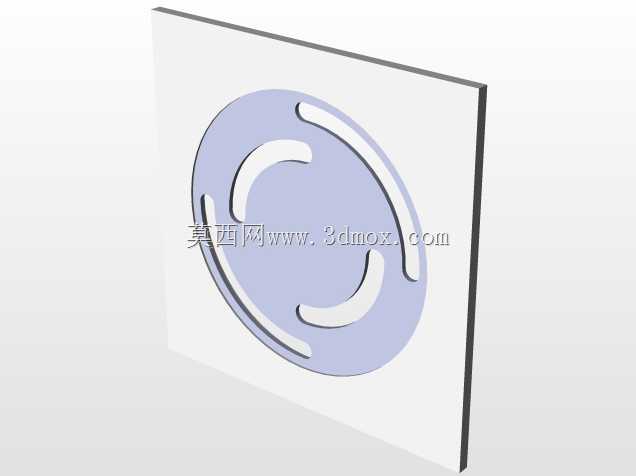

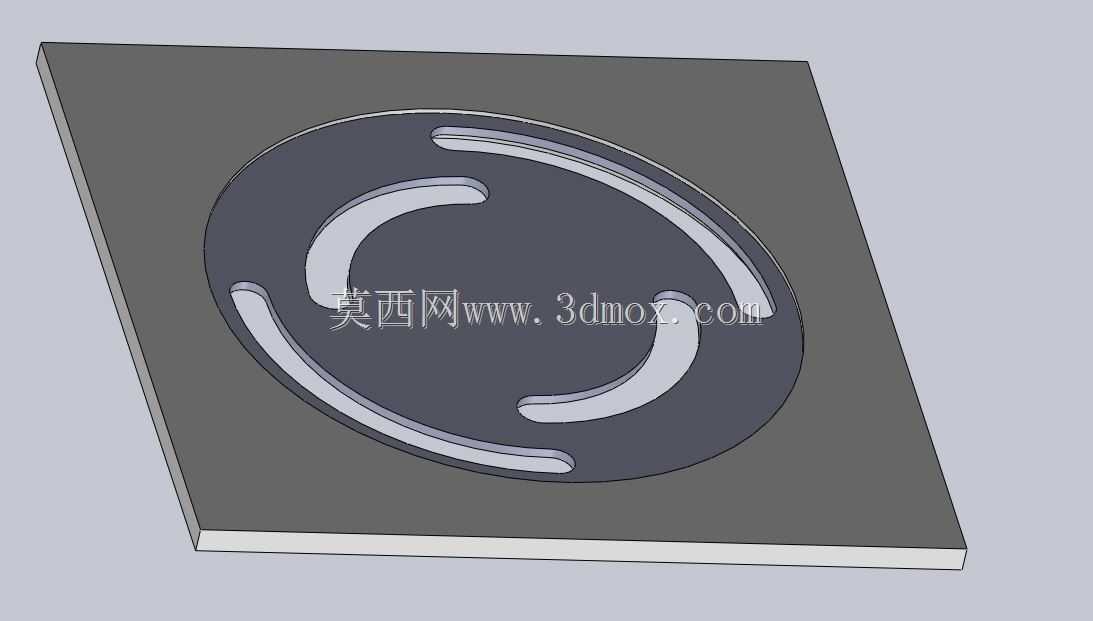

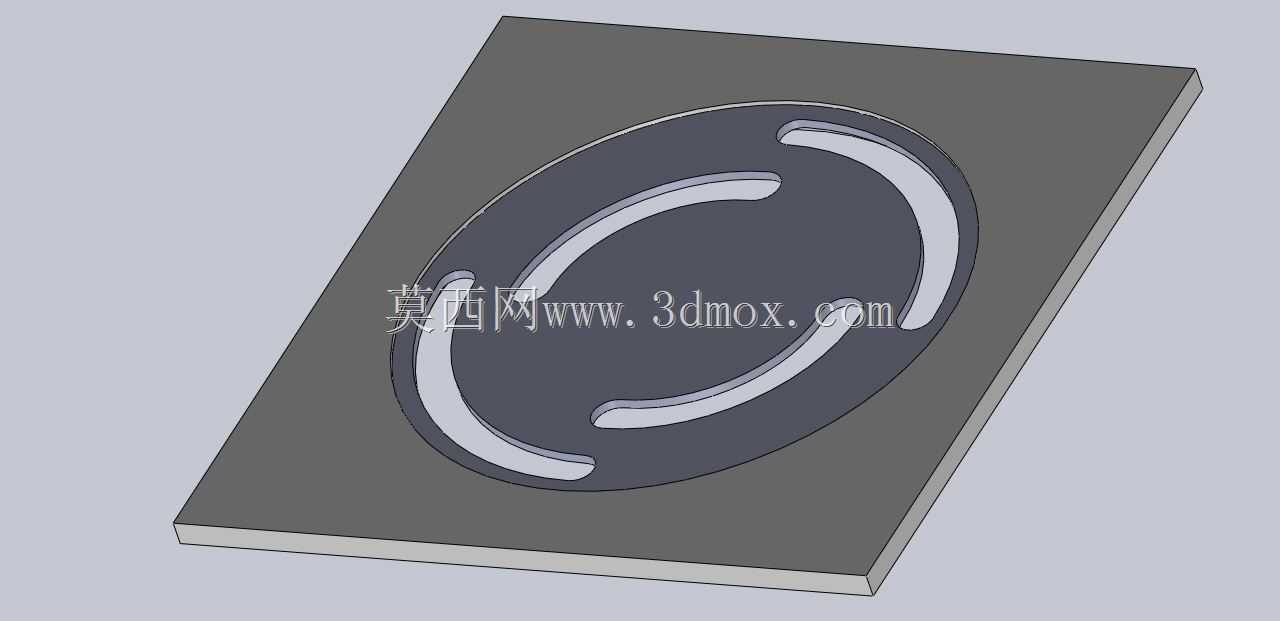

　　从结构形态上看，整体采用方形薄基板作为承载基体，基板中心开设圆形通流区域，通流区内没有采用传统直条平行栅缝，而是布置四段沿圆周方向延伸的弧形长槽，槽体随同心圆轨迹弯曲，相邻弧槽之间保留连续的弧形筋条。这种弧槽布局的优势在于，水流从任意方向流向排水口时，都不会出现直条栅缝那种沿缝向的直通冲蚀路径，水流经过弧槽时会被筋条导向，在圆形区域内形成平缓的旋流趋势，裹挟的毛发会自然缠绕搭在弧形筋条表面，而不是顺着直缝被冲入管内，清理时直接揭起盖板就能把附着的杂物整体剥离，不需要伸手探入排水口抠挖。

　　筋条的截面做了等宽加厚处理，和方形基板采用一体化成型思路，基板边缘预留平直搭接台阶，安装时可以直接嵌入地面预留的方形安装沉位，台阶面和瓷砖完成面齐平，不会出现凸起绊脚或者凹陷积污的死角。圆形通流区的外轮廓和方形基板之间保留完整的环形实体边，这一圈环边把弧槽区域完全包围，既分散了人员踩踏时中心区域的集中载荷，也避免栅缝延伸到基板边缘导致边角应力集中开裂。弧槽的开槽宽度经过权衡：缝宽过大无法有效拦截杂物，还容易让高跟鞋细跟、儿童脚趾卡入；缝宽过小则会被毛发、皂垢快速封堵，排水通量骤降，弧形长槽的总通流面积占圆形区域比例控制在合理区间，既保证大流量淋浴时的排水速度，也满足杂物拦截的安全要求。

　　建模过程中先以方形基板的外轮廓确定安装边界，基板厚度根据踩踏载荷设定，保证普通人站立、小型卫浴凳放置时不会出现明显下挠；中心圆形区域的直径依据排水口公称尺寸匹配，弧槽的曲率半径沿圆周分层设置，四段弧槽首尾错位排布，不存在沿径向贯通的直缝，筋条和基板交接处全部做圆角过渡，避免直角位置应力集中，同时减少卫生死角，擦拭时抹布可以顺畅滑过所有表面。基板底面可以根据配套排水底座的卡位结构，增设定位凸边或者卡扣位，安装时直接压入底座即可固定，不需要额外打胶，后期拆卸清理时向上提起就能分离，重复装拆不会破坏配合面。

　　实际工程应用里，这类格栅既可以和成品地漏组件配套使用，也可以作为定制排水沟的端部盖板，弧形栅缝的造型相比常规直条格栅，在视觉上更贴合卫浴空间的圆润设计风格，踩踏时脚面接触的筋条边缘都做了钝化处理，光脚踩踏不会有明显硌脚感。针对长期接触沐浴露、洗发水、潮湿水汽的使用环境，结构的壁厚均匀性在建模时就做了校验，所有成型位置壁厚差控制在较小范围，不管采用金属冲压、铸造还是硬质注塑工艺，都不会出现局部缩痕、充模不满的问题，弧形槽的加工路径在数控加工中可以沿圆周走刀，加工效率和成型良率都更易控制。

　　安装边界方面，方形基板的外轮廓尺寸对应常规瓷砖模数，铺贴时可以和周边瓷砖对缝，圆形通流区中心和下方排水管中心对齐，搭接台阶的宽度足够覆盖排水底座和瓷砖之间的安装间隙，即使土建施工时预留孔位存在少量偏差，基板的实体环边也能完全遮盖缝隙，不会出现漏空。结构整体没有细碎易脱落的小零件，日常维护只需要定期提起盖板冲洗筋条上缠绕的杂物，冲洗后放回即可，长期使用过程中筋条不会因为反复踩踏出现断裂变形，通流缝隙也不会因为轻微磕碰发生形变卡合不到位的问题。
