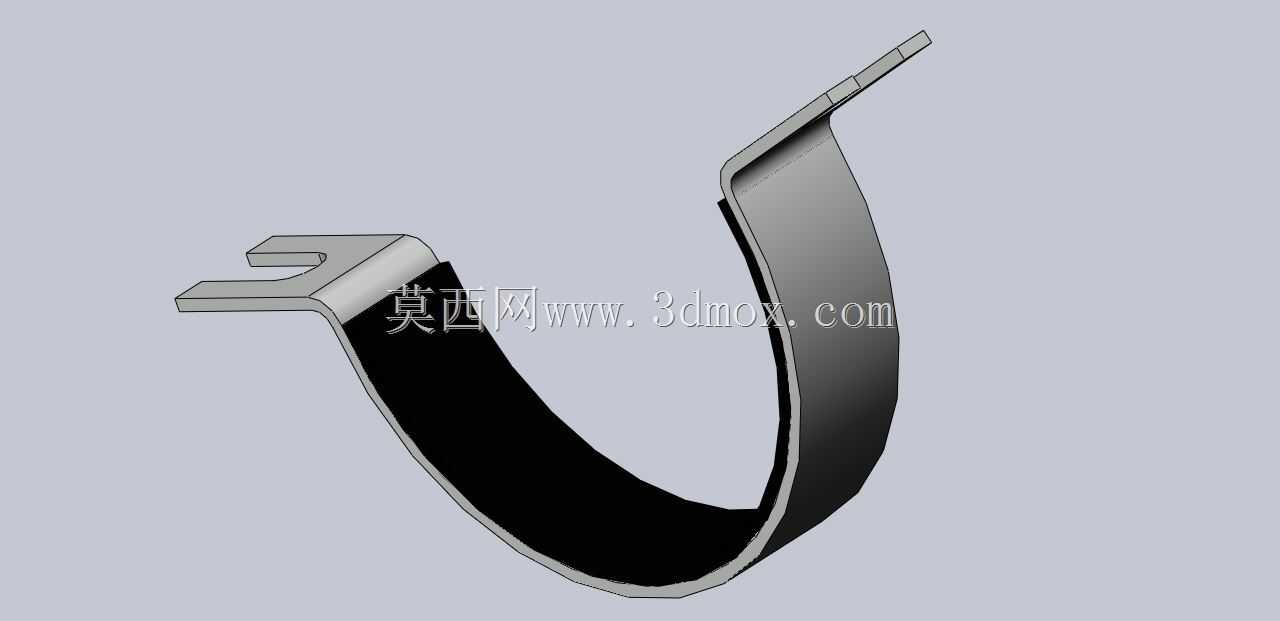

这款C形开口弹性夹紧件属于通讯终端配套的小型钣金紧固构件,整体采用薄金属带一体冲压弯折成型,没有额外拼接焊缝,依靠金属自身的弹性形变完成抱紧夹持动作,在消费电子、小型通讯设备的内部走线固定、壳体卡扣限位场景中使用频率很高。

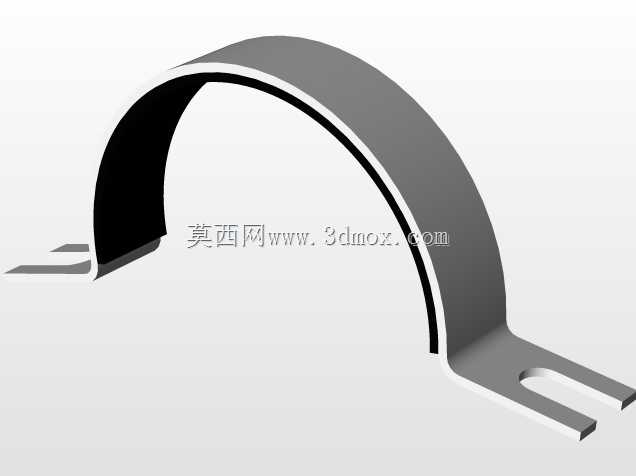

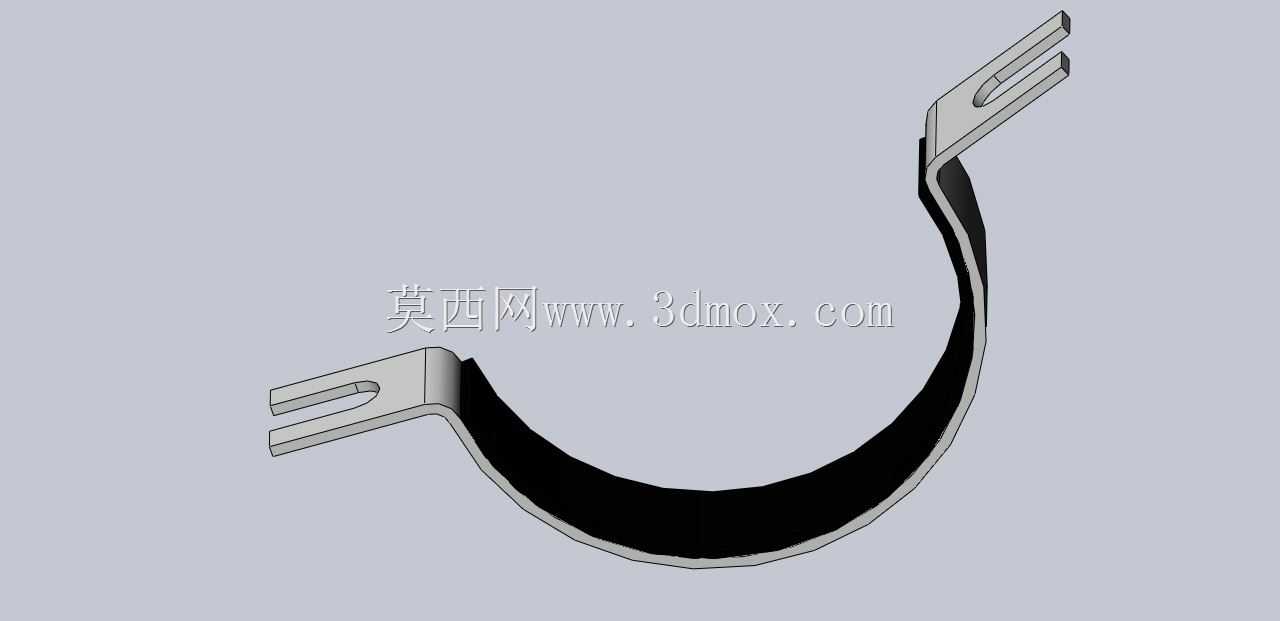

从实际装配逻辑来看,这类夹片不需要额外配套紧固件,安装时先将C形开口对准待夹持的圆柱杆件、线束束或者设备壳体的定位柱,侧向施力让开口处小幅张开,待被夹持件进入弧形抱紧区域后,撤去外力,金属带的回弹力就会持续抱紧接触面,两端伸出的平直折边分别承担不同的限位功能:其中一端开出U形叉口,装配时可以直接卡入设备预设的定位凸台,限制夹片自身周向转动,另一端收窄成平直插舌,能够插入壳体预留的窄槽内,完成轴向窜动限位,整个装配过程不需要拧螺丝或者点胶固定,非常适合消费电子产线的快速人工装配或者自动化卡扣压装工位。
设计这类弹性夹片时,首先要确认的是弧形抱紧段的曲率半径,这个尺寸不能直接照搬被夹持件的外径:如果曲率半径和被夹持件完全一致,金属带没有预压变形量,使用过程中出现震动就会出现松脱;如果曲率半径过小,装配时需要的张开力太大,不仅人工装配难度高,反复拆装几次后金属折弯处还会出现应力集中,甚至发生断裂。实际建模时通常会把弧形段的自由状态曲率设置为比被夹持件外径小5%到8%,保证装配完成后整个弧形面都能贴紧被夹持件外壁,弹力分布均匀,不会出现局部点接触压伤线束或者壳体表面的问题。
两端折边的折弯角度也需要结合安装边界调整,两个伸出端都和弧形主体呈接近90度的折弯,折弯处必须预留合理的内R角,不能做成直角锐边——薄钣金直角折弯时外侧材料会被拉伸,锐边位置很容易出现微裂纹,后续长期受交变弹力作用就会从折弯位置断裂。建模时折弯内R通常设置为料厚的1到1.5倍,既可以保证折弯处的结构强度,也能适配常规冲压模具的加工工艺,不需要额外做特殊折弯工序。
外形尺寸方面,这类夹片的整体展开长度由抱紧段弧长、两端直段长度和折弯补偿量共同决定,料厚通常选用0.3到0.8毫米的弹簧钢或者不锈钢带,兼顾弹性和结构强度。C形开口的宽度要小于被夹持件的直径,保证装配时需要小幅撑开才能装入,同时开口宽度也不能过小,否则装配时撑开幅度过大,超过金属材料的屈服极限就会发生塑性变形,失去回弹夹紧能力。两端的直段长度需要匹配设备壳体的卡槽深度:U形叉端的叉口宽度要比定位凸台的厚度大0.1到0.2毫米,预留装配公差,避免出现干涉装不进去的问题;插舌端的厚度和宽度要和壳体插槽保持小间隙配合,插入后不会出现晃动感。
在通讯产品的实际使用场景里,这类夹紧件常用来固定手机内部的同轴线缆、小型天线模块,或者便携通讯设备的外接管件,相比塑料卡扣,金属夹片的抗老化能力更强,长期使用不会因为温度变化出现脆化失效,夹紧力的一致性也更好。建模过程中需要重点验证折弯区域的应力分布,模拟装配撑开时的最大形变,确认最大应力处在材料的弹性变形区间内,同时检查夹片装入后和周边元器件的间隙,避免弹力作用下夹片移位碰到电路板上的焊点造成短路。整个构件没有复杂曲面,所有特征都围绕冲压工艺和装配需求设计,展开后可以直接输出钣金下料图,适配普通冲床的连续模加工,量产时成本很低,一致性也容易控制。
