后耦合拖拉机铰接式连接挂架结构

　　该结构件属于农用拖拉机后挂载耦合系统里的核心连接挂架，在整机动力输出与后置农具之间承担载荷传递、位置约束与铰接对位的作用，实际田间作业场景中，拖拉机后部需要挂载旋耕机、播种机、牵引拖车、喷药机组等不同农具，该挂架两端预留的带孔铰接耳板，可通过销轴与拖拉机后悬挂提升臂、农具牵引座完成对位装配，长条形平直主梁作为主承载段，将作业过程中农具产生的竖直方向耕作阻力、水平方向牵引拉力、转向时的侧向偏载均匀分散到两端连接点位，避免局部应力集中导致支架变形断裂。

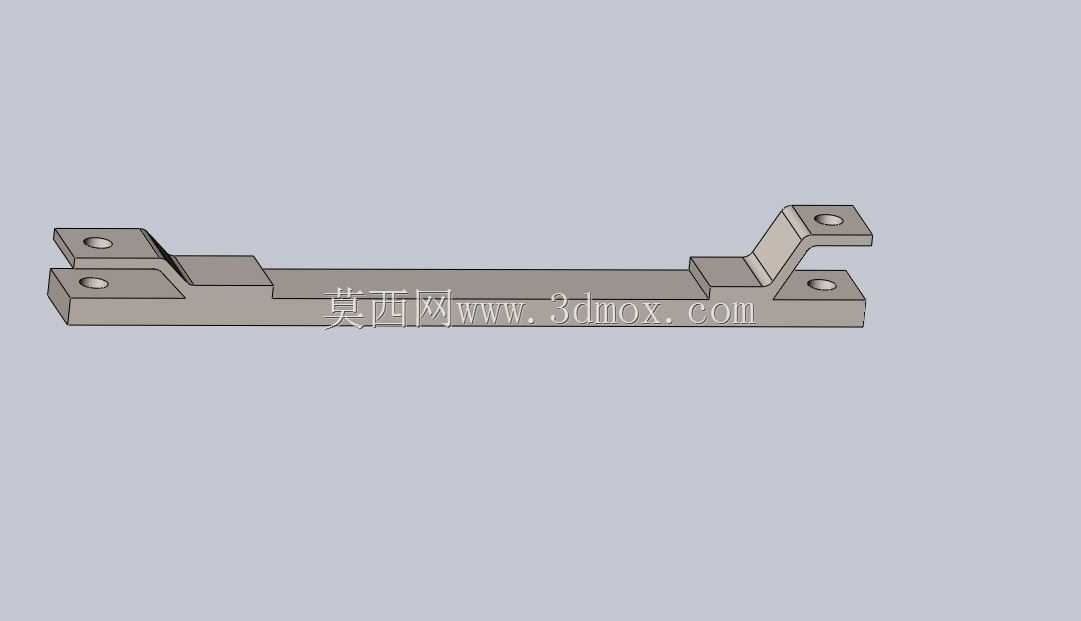

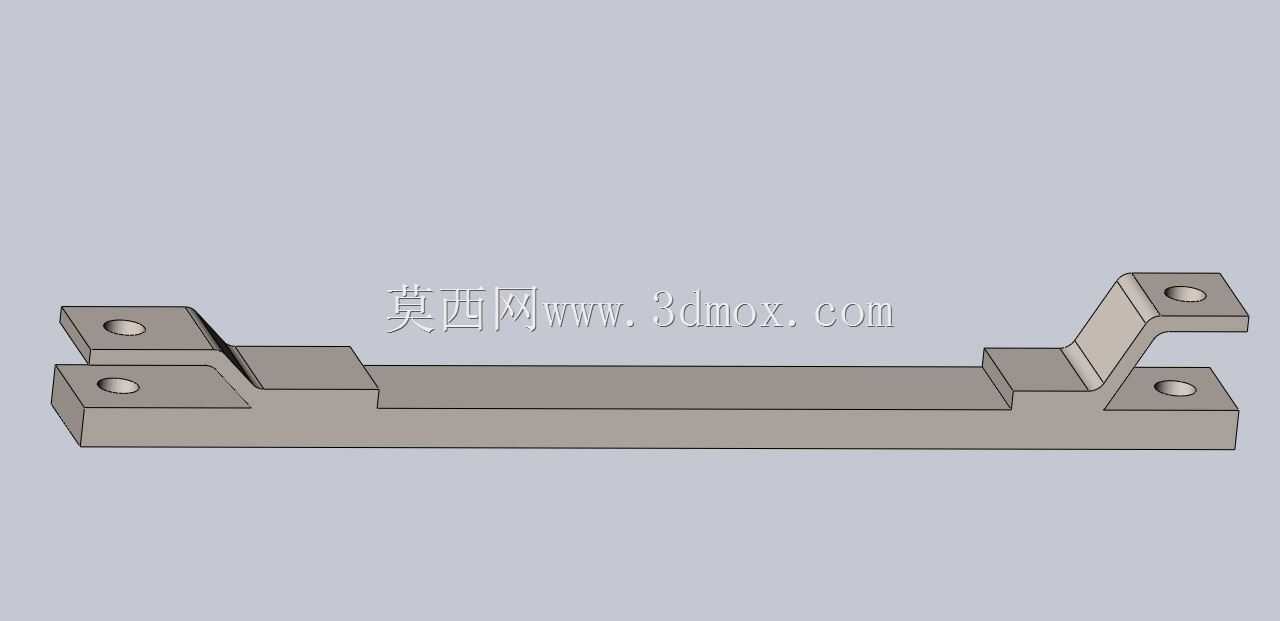

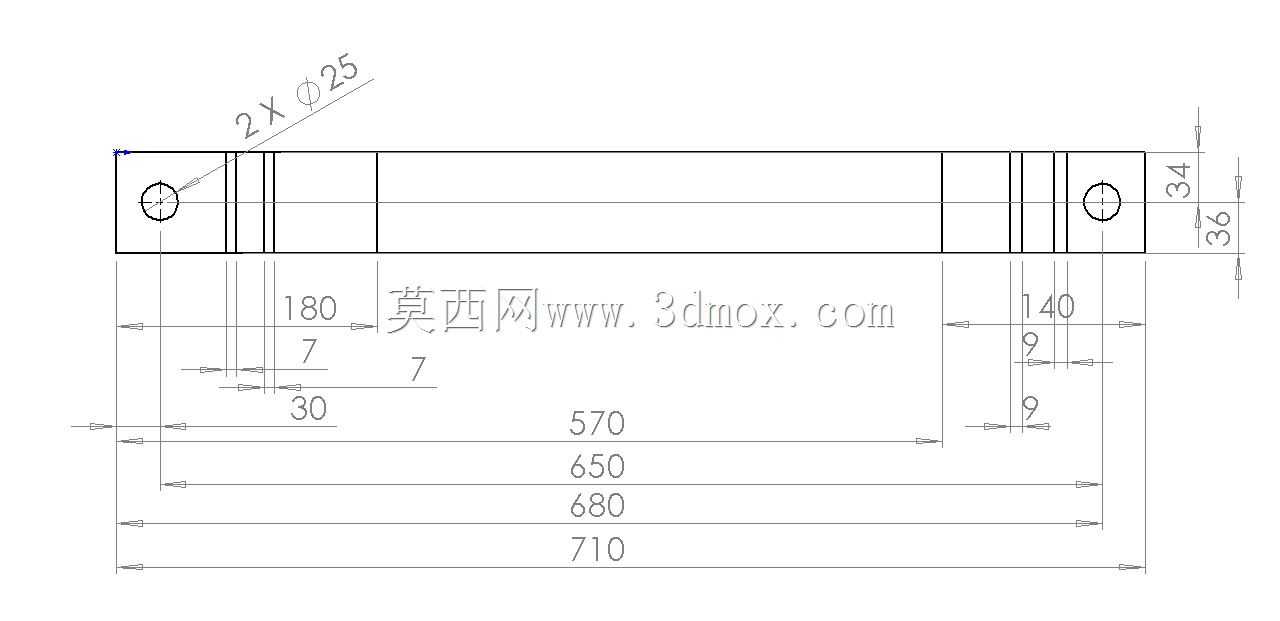

　　从结构设计思路来看，整体采用长直主梁搭配两端向上弯折的铰接耳座布局，主梁段选用等厚度钣金折弯成型，截面保持平直连续，既可以在整机布置时贴合拖拉机后车架的安装平面，预留出足够的下方离地间隙，防止田间起伏路面、作物残茬剐蹭支架底部，又能通过长跨距布局拉大两端铰接点的间距，提升挂载农具后的整机横向稳定性，减少农具作业时的左右晃动幅度。两端的铰接耳板并非与主梁处于同一平面，而是通过折弯抬升形成高度差，这个高度差是匹配拖拉机后悬挂点与农具牵引点的安装坐标差设计的：拖拉机侧的悬挂铰接点位置偏高，农具侧的牵引连接点位置偏低，抬升后的耳板孔位可以直接对准两侧安装座，无需额外加装调整垫块，减少装配累计误差。耳板上的同轴通孔严格按照销轴配合公差设计，孔位边缘做了局部加厚处理，因为销轴铰接位置在作业中会持续承受交变冲击载荷，加厚区域可以分散孔壁的挤压应力，避免长期使用后孔位被磨成椭圆、出现旷量。

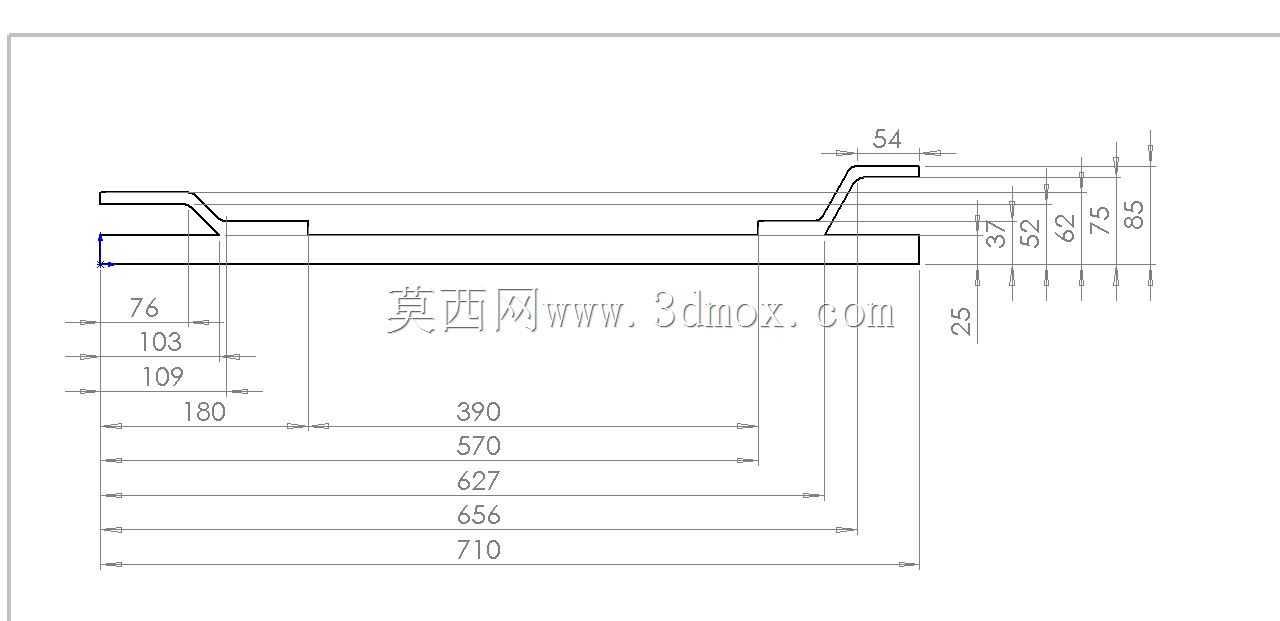

　　外形尺寸与安装边界方面，主梁的总长度根据拖拉机后悬挂的左右跨距设定，两端耳板的外伸宽度控制在拖拉机后轮内侧的安全间隙范围内，整机转向、悬挂升降过程中，挂架不会和轮胎、后车架护板发生运动干涉；主梁的厚度在满足抗弯、抗扭强度的前提下做了轻量化取舍，不会过度增加拖拉机后部的配重负担，同时支架整体的最低离地高度满足农田垄作场景的通过性要求，在越过田埂、浅沟时不会提前触地。安装时仅需将两端耳板孔位分别对准拖拉机侧悬挂座与农具侧牵引座，穿入锁紧销轴并加装开口销防脱即可完成装配，不需要在车架上额外打孔焊接，适配同马力段多款拖拉机的后悬挂接口标准。

　　实际作业过程中，该挂架的受力工况十分复杂：拖拉机带农具直行牵引时，主梁主要承受轴向拉伸载荷；旋耕机入土作业时，农具上下振动会给耳板带来持续的竖直交变冲击；拖拉机带农具掉头转向时，两侧铰接点会产生反向扭矩，长主梁的抗扭截面特性可以抵消大部分扭转变形，保证两端铰接孔的同轴度不会出现偏移。建模过程中需要重点核对几处关键边界：一是两端耳板孔的中心距必须和拖拉机悬挂、农具接口的孔位尺寸完全匹配，否则装配时会出现销轴无法穿入的问题；二是耳板折弯段的折弯半径要符合钣金加工工艺要求，折弯处不能出现裂纹、应力集中隐患；三是支架整体装配完成后，要模拟悬挂全行程升降、农具最大偏转角度的运动包络，确认挂架和周边液压管路、动力输出轴、轮胎之间预留足够安全间隙，避免作业过程中发生磕碰干涉。这类耦合挂架替代了传统零散的焊接牵引支座，整体成型的结构刚度更高，拆装农具时对位更便捷，能够大幅降低农户更换不同作业农具的调试时间，也减少了老式焊接挂架长期受冲击后开焊断裂的故障概率，适配旱地、水田等多种农田作业环境的挂载需求。
