通讯设备金属门安装固定连接条

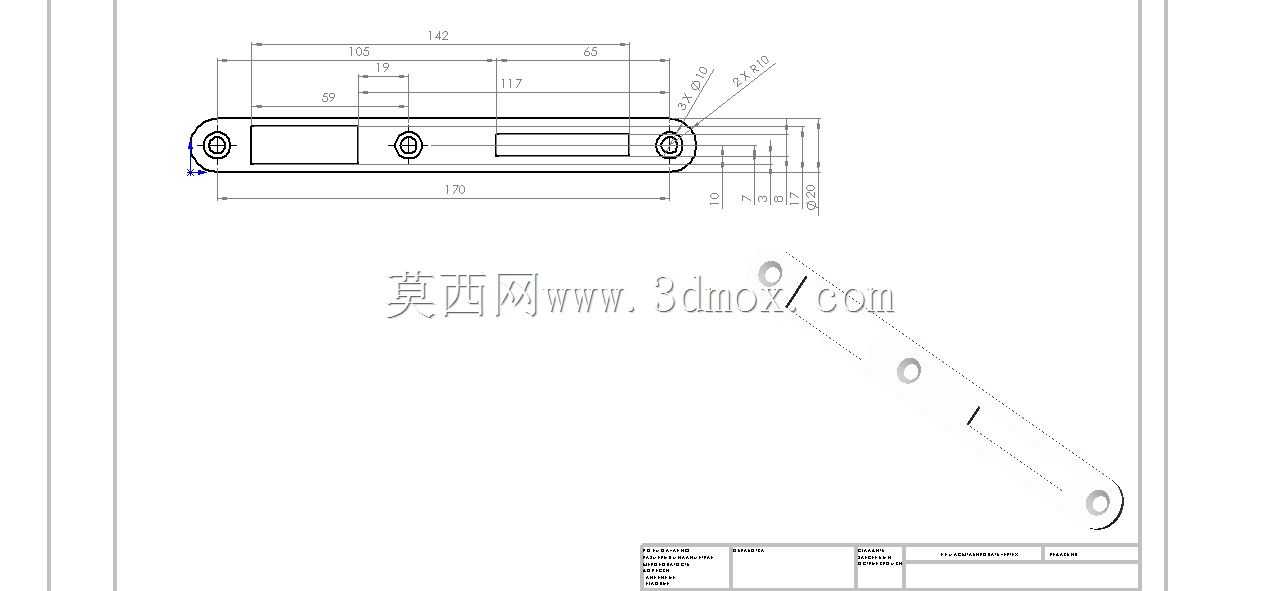

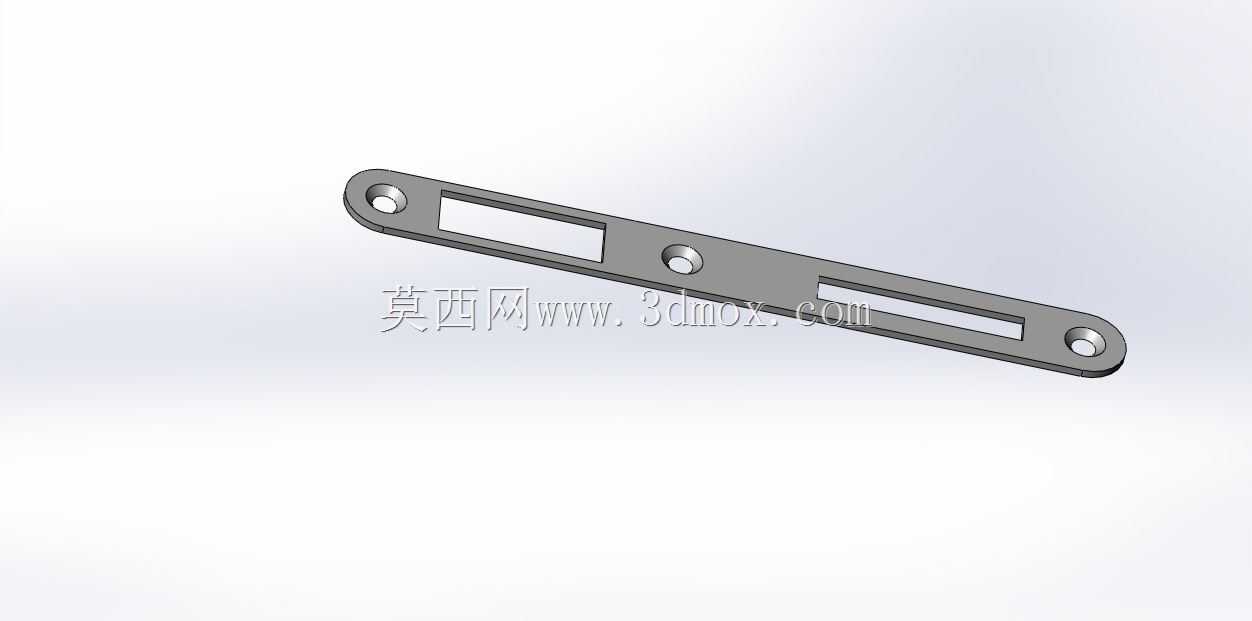

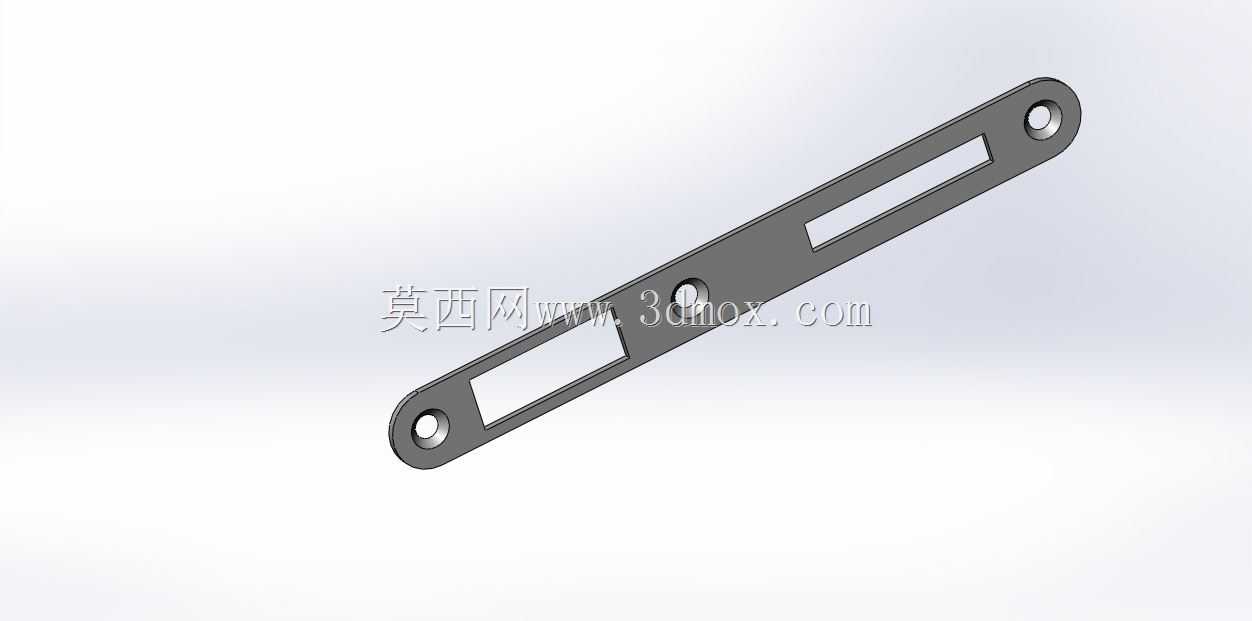

　　这款长条形金属连接构件主要面向通讯终端设备的门体装配场景，在手持通讯设备、小型便携电子装置的外壳开合结构中承担定位、限位与安装衔接作用。构件整体采用扁平长条式布局，沿长度方向依次布置端部安装孔、中部沉头固定孔以及两处矩形镂空槽，结构形式简洁，加工工艺以钣金冲压或精密铣削为主，适合小批量精密装配场景使用。

　　从实际装配逻辑来看，两端的圆形通孔用于穿入紧固螺钉，将整条构件固定在设备壳体或门体的对应安装面上；中部的沉头孔可容纳螺钉头部，保证装配后表面平整，避免凸起干涉门体开合动作；两处矩形长槽则为门体卡扣、滑动导向舌片或内部排线预留让位空间，同时减轻构件自身重量，符合便携通讯设备对内部空间利用率和整机重量的控制要求。

　　设计过程中首先需要确定构件的总长与安装孔跨距，这两个尺寸直接决定其在设备内部的安装边界，建模时需结合设备壳体的内腔宽度、门体转轴位置以及周边元器件的排布间隙进行校核，避免构件与电池、主板、排线等内部部件发生干涉。长条本体的厚度选取要兼顾结构刚性与设备内部堆叠空间，厚度过薄会在螺钉锁紧后产生翘曲变形，影响门体配合精度；厚度过大则会挤占内部有效空间，增加不必要的整机重量。

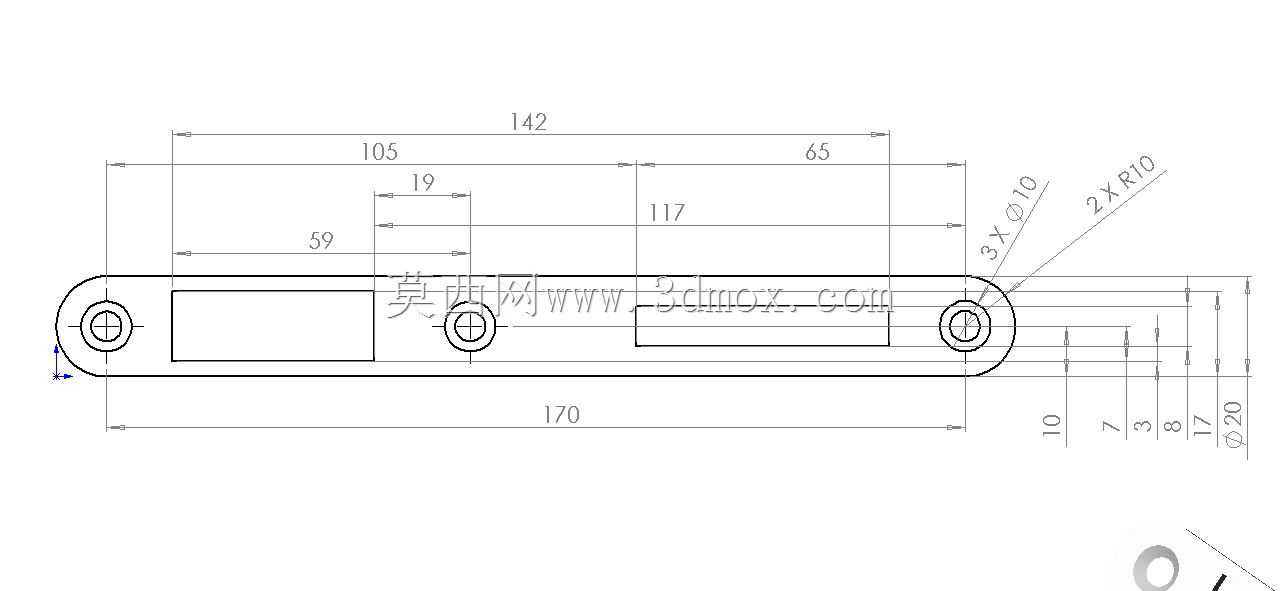

　　端部圆孔的孔径需匹配对应规格的紧固螺钉，孔边到构件端部的距离要满足钣金或机加工的最小边距要求，防止锁紧时端部出现开裂变形。中部沉头孔的锥角与深度需与所选沉头螺钉的头部尺寸完全对应，保证螺钉装入后表面不高出构件平面。两处矩形镂空槽的宽度与长度要根据穿过槽体的卡扣或导向件的运动行程确定，槽边与运动件之间预留合理的滑动间隙，间隙过小容易出现卡滞，间隙过大则会丧失导向限位作用。

　　构件的外轮廓边角均做圆角过渡处理，既避免加工过程中应力集中，也防止装配时锐边划伤操作人员或损坏内部线缆。长条的两个端面采用圆弧收边，与端部圆孔同心，外形规整，便于在装配时快速对位。

　　在通讯设备整机装配中，这类金属门连接条通常安装在外壳与门体的衔接位置，一方面为门体的开合提供刚性支撑基准，另一方面通过槽孔配合约束门体的开合行程，防止门体过度翻开损坏连接排线。相比塑料材质的同类构件，金属材质具备更好的强度与耐磨性，在频繁开合的使用场景下不易出现磨损、断裂或塑性变形，能够长期保持装配精度。

　　建模阶段可先绘制长条本体的拉伸草图，确定外轮廓与整体厚度，再依次切除两端圆孔、中部沉头孔与矩形槽特征，最后对所有锐边添加圆角，完整还原构件的加工形态。装配验证时需将构件导入整机装配体，模拟门体全开、全关以及中间行程位置，检查所有运动部件与构件之间的间隙，确认螺钉锁紧空间充足，工具操作无遮挡，同时核对构件与壳体安装面的贴合度，保证装配后无悬空、无翘曲。这类构件虽然结构简单，但作为门体功能实现的基础衔接件，其尺寸精度与位置公差直接影响整机的装配质感与使用可靠性，在设计时需要结合整机堆叠方案反复校核孔位与槽位的相对位置，确保批量生产时的一致性与互换性。
