90度端45度金属三角支撑构件

　　在通讯设备安装、机柜布线、工业机架搭建以及各类需要直角转接支撑的现场，这类90度端45度金属三角支撑构件是非常实用的结构件。日常做设备布局时，经常会遇到两根型材或者安装面呈垂直布置，同时端部需要以45度斜角贴合避让的工况，普通直角角码要么干涉相邻管线，要么无法贴合斜切端面，这时候就需要这种专门做了角度适配的三角支撑件。

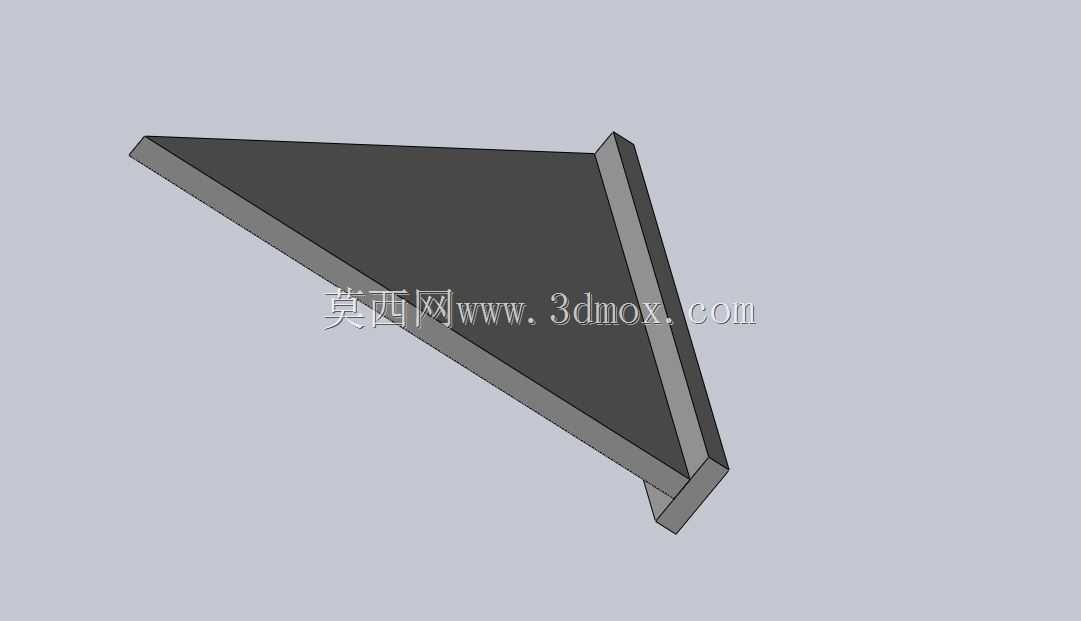

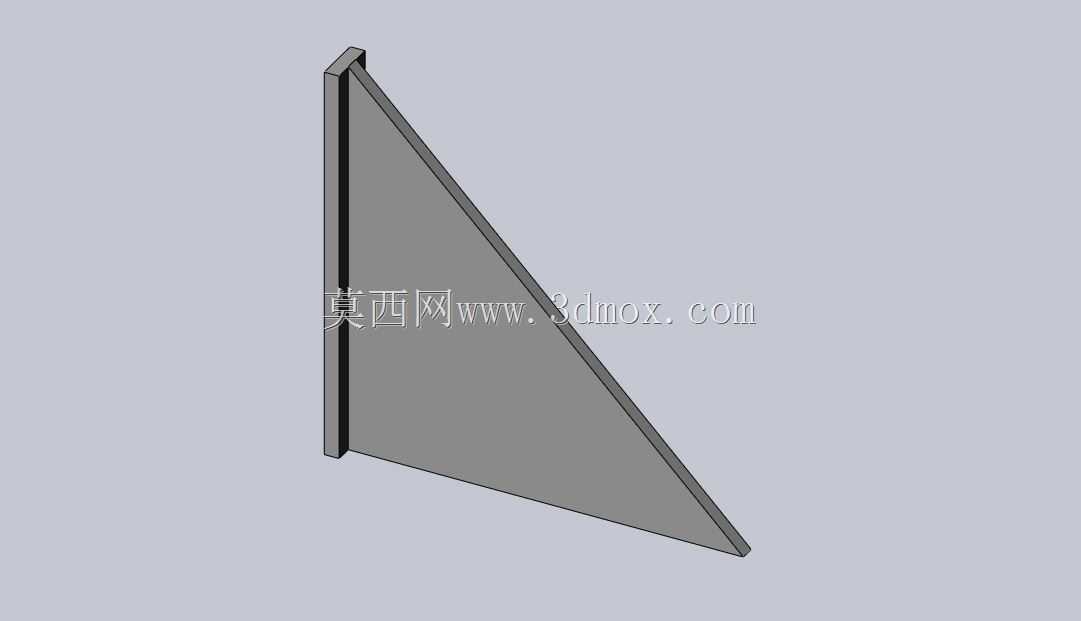

　　从结构形态来看，构件主体为三角形板式承力结构，一侧带有垂直翻边，翻边与三角主板呈90度正交，三角板的其中一个端部做了45度斜切处理，整体轮廓没有多余的冗余造型，所有棱边都做了规整的厚度拉伸，属于典型的等壁厚钣金折弯类五金件。三角结构本身是力学里最稳定的承力形式，当垂直翻边通过螺栓或者焊接固定在立柱、墙面或者设备机架侧壁上时，水平方向的三角主板可以直接承托上方的设备托盘、线缆桥架、小型仪器安装板，载荷会沿着三角板的斜边分散到垂直固定边上，不会像平直悬臂那样在根部产生过大的弯曲应力。

　　实际选型使用时，首先要确认安装边界：垂直翻边的高度决定了和立柱贴合的接触面积，翻边上通常会预留安装孔位，孔间距需要和常用的铝型材、钣金机柜的安装孔位匹配；三角主板的水平延伸长度决定了悬臂可支撑的深度，45度斜端的设计一方面可以避开相邻位置45度斜向布置的型材，另一方面在多组支撑并排安装时，斜切端不会和相邻构件的尖角发生干涉，在通讯基站的设备层架安装里，很多走线架的转角位置就是45度拼接，这种带45度端的三角支撑刚好可以贴合拼接缝，让支撑面和走线架底面完全接触，不会出现局部悬空。

　　设计这类构件的三维数模时，首先要先绘制三角形的主体轮廓，明确直角边的长度比例，再对端部执行45度裁切，保证斜切面的角度公差控制在常规钣金加工允许的范围内，之后对主板轮廓执行薄壁拉伸，再单独创建垂直翻边的拉伸特征，保证翻边和主板的交接处折弯半径符合钣金工艺要求——如果是折弯成型的零件，折弯内角不能为零，需要预留和板材厚度匹配的折弯R角，避免折弯时出现材料开裂；如果是采用机加工或者型材切割成型，交接处可以做清角处理，提升和安装面的贴合度。

　　在不同的应用场景里，这个构件的适配方式也有区别：在通讯工具类的机架安装中，它可以作为通讯设备的侧装托架，支撑重量不大的光端机、配线架；在自动化设备的机架外围，它可以作为防护门板的限位支撑，或者传感器安装板的转接支架；在民用柜体、工作台的组装场景里，它可以替代普通的直角角码，45度斜端不会突出到柜体内部占用储物空间，三角的封闭结构也比开口式角码的抗扭能力更强，受到侧向磕碰时不容易发生变形。

　　从受力特性上分析，当载荷作用在三角主板的水平端面上，垂直翻边的固定螺栓主要承受拉力和剪力，三角板的斜边区域承受压应力，整个构件没有薄弱的悬空截面，只要板材厚度选择和承载重量匹配，长期使用不会出现悬臂下弯的问题。和普通可调角度的支撑件相比，这种一体成型的固定角度构件没有活动铰接点，不存在长期使用后铰接松动、支撑角度偏移的问题，在振动工况较多的设备车间、车载通讯机柜里使用，可靠性要比可调式支架更高。建模过程中还需要注意斜端的端面和主板平面的角度关系，保证45度面平整，当和外部45度斜面对接时，接触面积可以达到设计预期，不会出现线接触导致的应力集中。
