参数化聚氯乙烯塑钢平开窗三维结构

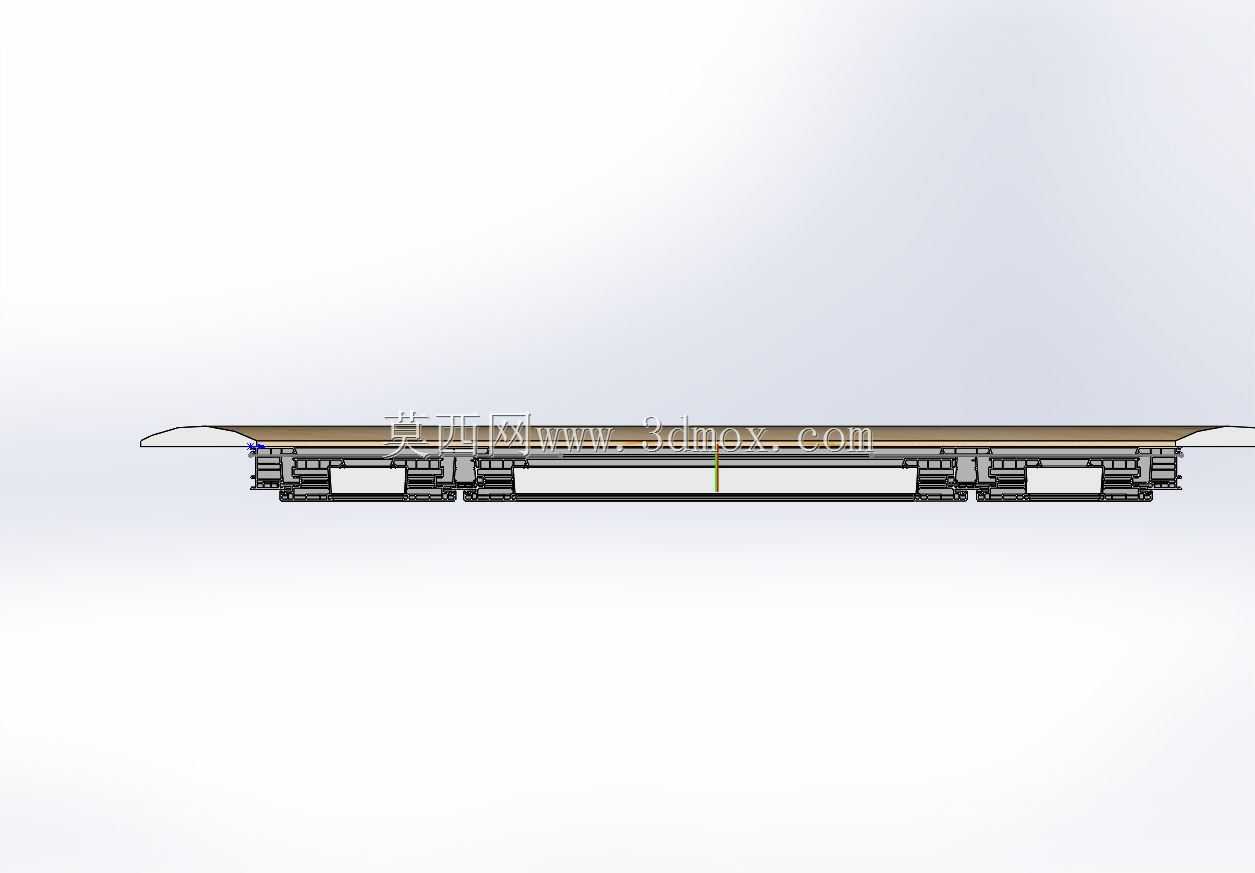

　　这款聚氯乙烯窗体结构的建模过程，最先要明确的是民用住宅外窗的实际安装边界，常规砖混结构的窗洞预留尺寸偏差控制在5mm以内，建模时窗框的外沿尺寸要比标称窗洞尺寸小10mm，预留出后期发泡填充、密封胶施工的操作空间，避免现场安装时出现窗框卡滞无法入位的问题。从结构拆分来看，整个窗体分为外框、固定中梃、开启扇框、双层中空玻璃、密封胶条、配套五金安装槽几个核心部分，建模时每一处配合间隙都要符合塑钢窗的实际装配公差，外框与中梃的连接位置预留了热熔焊接的工艺余量，不会出现实际生产时焊口错位的问题。

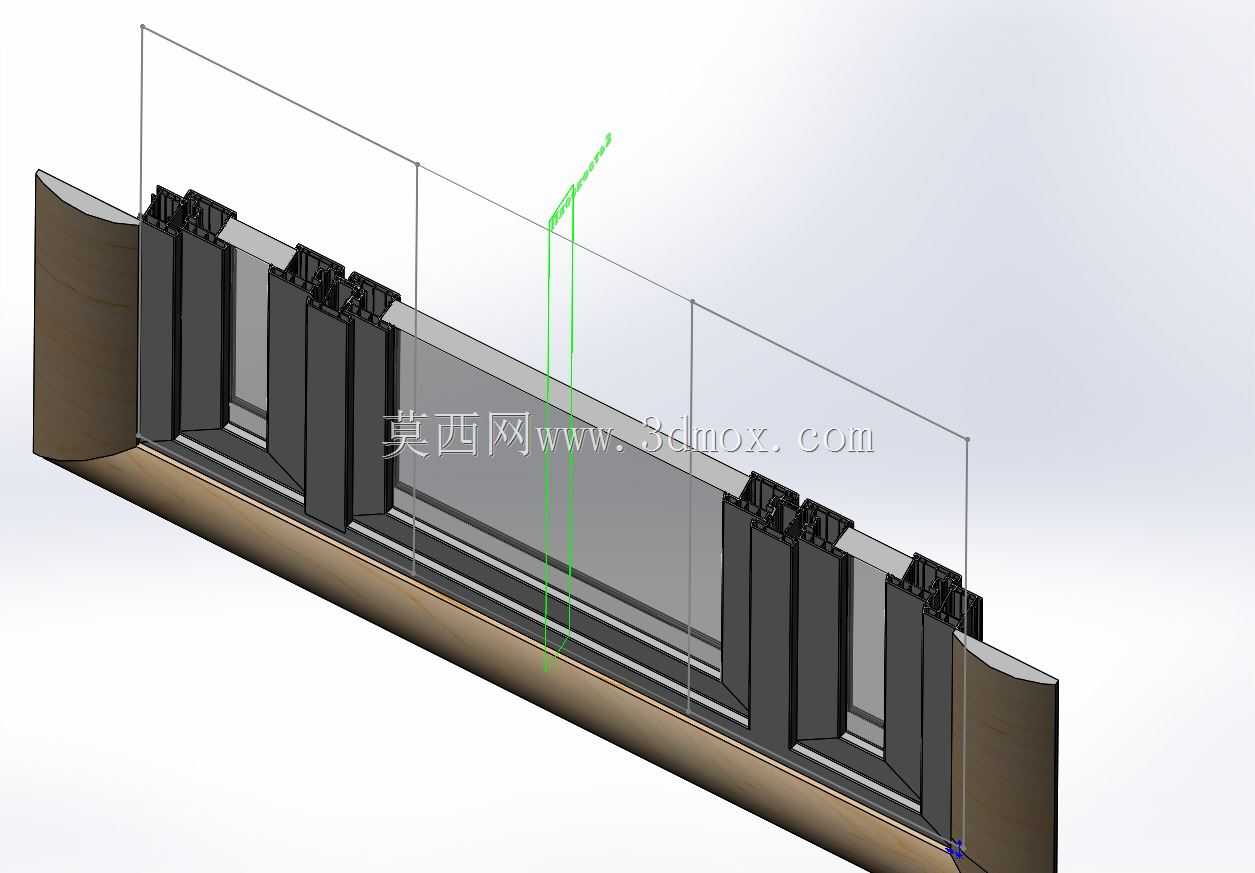

　　在实际建筑应用场景里，这类PVC材质的平开窗多用于多层住宅、回迁房、普通商用办公楼的外立面孔洞围护，相比传统铝合金窗，聚氯乙烯型材的导热系数更低，冬季不会出现窗框结露淌水的问题，配合双层中空玻璃使用时，整窗的隔声量可以达到30dB以上，能够隔绝城市主干道的交通噪声，满足临街建筑的室内声环境要求。建模时特意还原了型材多腔室的结构特征，这些独立的腔室一方面可以提升型材的整体抗扭刚度，避免大尺寸窗扇在强风荷载下出现挠度变形，另一方面腔室内可以穿入增强型钢衬，钢衬的壁厚按照规范要求不低于1.5mm，建模时预留的钢衬安装腔尺寸刚好匹配常规镀锌钢衬的外形尺寸，不会出现钢衬无法穿入的设计失误。

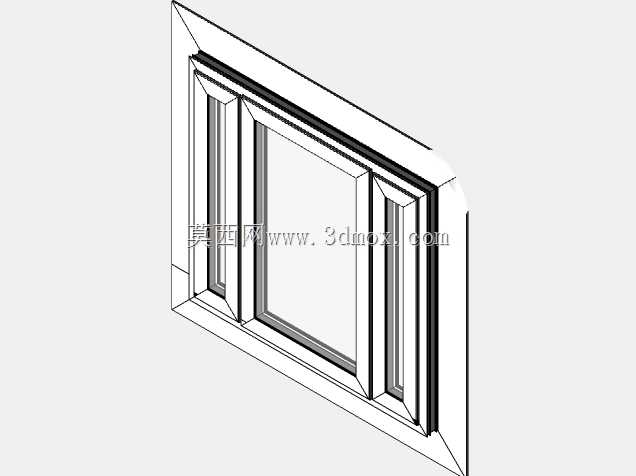

　　从功能特性上看，这款三扇式的平开窗采用中间固定、两侧向内开启的布局，中间固定部分的玻璃面积更大，能够给室内提供更充足的自然采光，两侧开启扇可以同时打开形成空气对流，提升夏季室内的通风效率，相比推拉窗，平开窗的密封胶条是整圈挤压闭合的，关闭后的气密性更好，冬季可以减少室内热量通过窗缝流失，降低采暖能耗。建模时在开启扇与外框的配合位置预留了五金件的安装槽，包括合页的固定位、执手的传动腔、锁点的配合卡槽，这些槽口的尺寸完全匹配国内主流塑钢窗五金件的安装尺寸，结构工程师拿到模型后可以直接调用对应的五金件模型完成装配，不需要再反复调整槽口尺寸。

　　设计思路上，整个模型采用全参数化建模逻辑，修改外框的总宽、总高参数时，中梃的位置、开启扇的尺寸、玻璃的裁切尺寸都会按照预设的比例关系自动更新，不需要逐个特征重画，能够快速适配不同尺寸的窗洞需求，比如针对卫生间的小尺寸窗洞，可以直接调整参数缩小整体尺寸，同时保持型材截面、配合间隙、五金槽口的尺寸不变，大幅提升同系列窗型的设计效率。建模时还特意还原了窗框外侧的排水孔结构，排水孔的位置设置在窗框型材的最低处，并且带有防风盖帽，既可以将渗入窗框腔室内的雨水及时排出，又能避免室外强风通过排水孔倒灌进室内，很多新手建模时容易忽略这个细节，导致生产出来的窗户出现雨天积水渗漏的问题。

　　从安装边界来看，窗框的外侧带有一圈安装固定片的卡槽，固定片采用1.5mm厚的镀锌钢板，安装时每间隔500mm设置一个固定点，固定片的一端卡在窗框的卡槽内，另一端用膨胀螺钉固定在建筑墙体上，建模时预留的固定片卡槽深度刚好满足固定片的卡入深度要求，不会出现固定片脱出的问题。玻璃与窗扇框的配合位置预留了密封胶条的安装槽，胶条采用三元乙丙材质，压缩量控制在30%左右，既可以保证玻璃固定牢固，不会因为风压出现晃动，又能起到缓冲作用，避免开关窗时玻璃与型材硬接触产生异响。另外，窗框与墙体接触的外沿预留了打胶槽，打胶槽的深度为5mm，密封胶施工时可以将胶嵌入槽内，相比平打胶的方式，这种槽式结构的密封胶不容易因为温度变化出现开裂脱落，能够延长整窗的密封使用寿命。
