在钣金划线、钳工钻孔以及装配对位的现场,孔位起始点的准确性往往决定后续刀具是否跑偏。普通样冲在手持敲击时容易滑移,尤其在圆弧面、斜面或已经粗加工的轴件表面,针尖落点很难稳定。这个阶梯轴式定位冲结构把握持段、导向段和冲尖段整合在同一根回转体上,粗段提供手持或装夹的稳定支撑,细段靠近冲尖,能够贴近工件表面观察落点,端部锥尖在敲击后形成清晰的中心凹坑,为钻头起钻提供定位窝。
从使用场景看,这类零件常见于机修工位、钣金车间、模具装配区和小型五金加工线。工人在钢板、型材、支架或设备法兰上划线后,需要先在孔中心打眼,再进行钻孔、铰孔或攻丝;如果直接用钻头接触光滑表面,钻头横刃会横向游走,造成孔位偏移,后续装配时螺栓无法穿过,或者同轴孔系错位。该冲子通过尖端压痕把划线交点固定下来,使钻头在初始进给阶段被凹坑约束,降低引钻偏差。

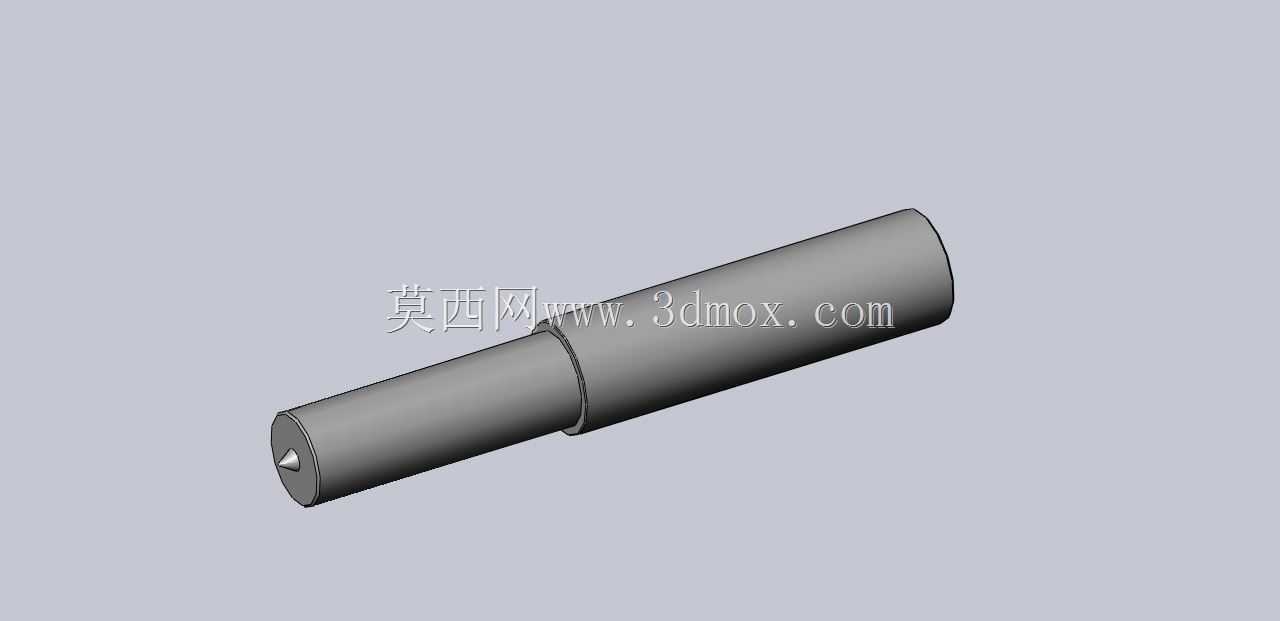

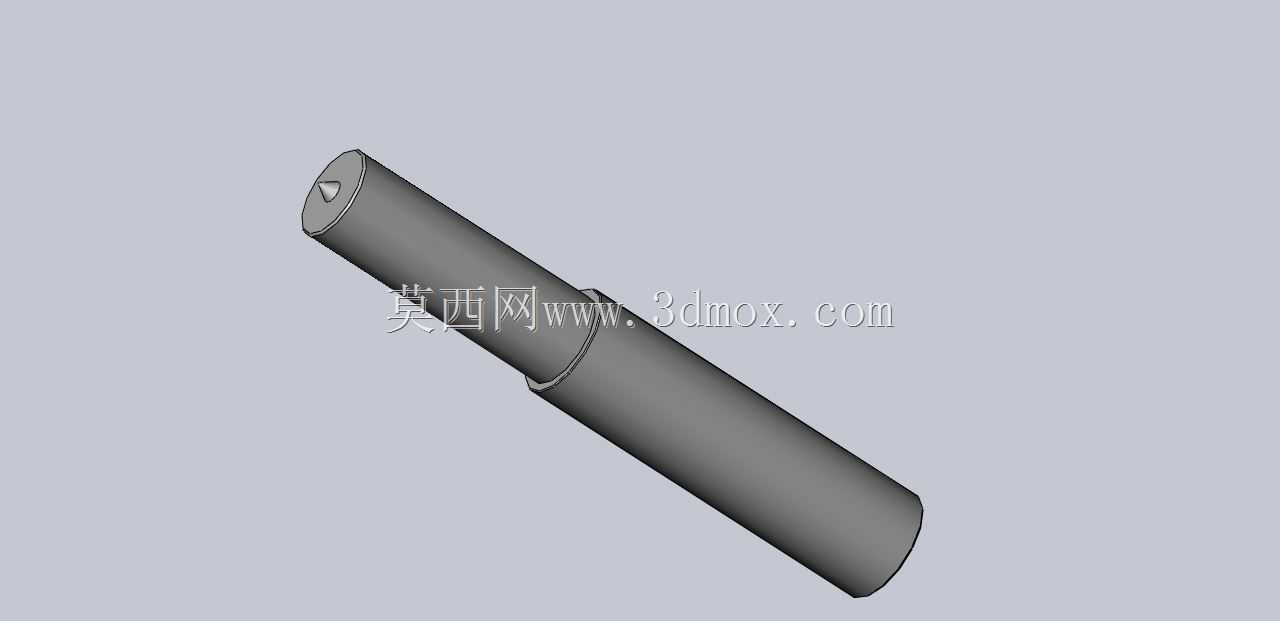

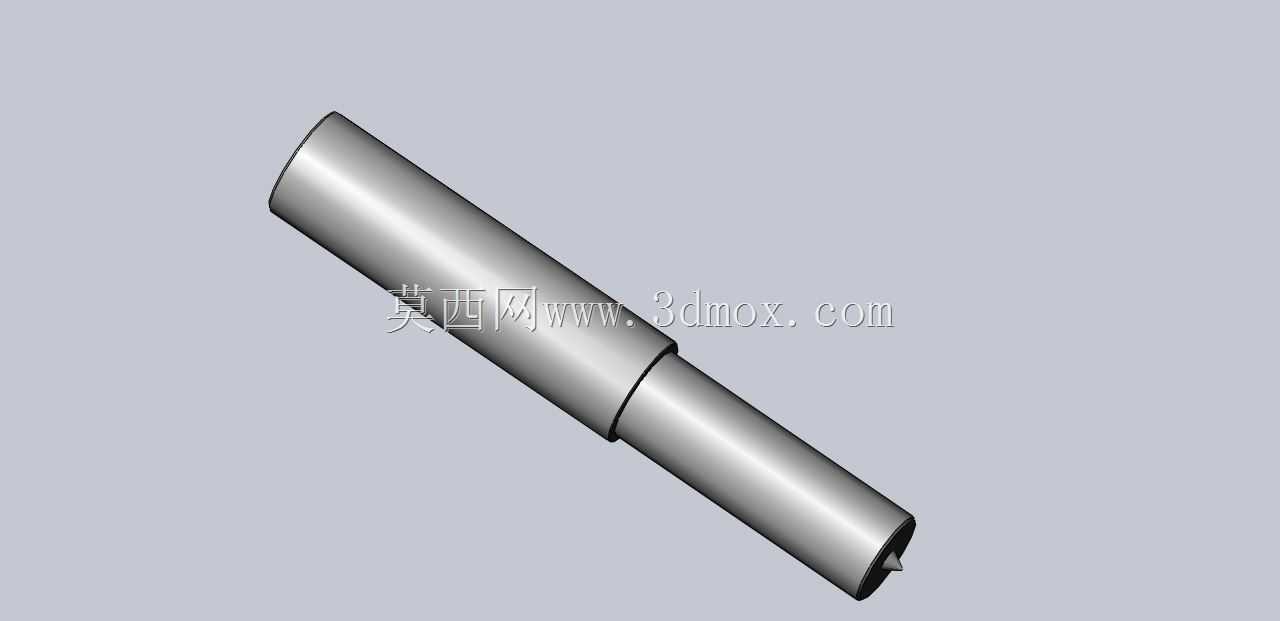

外形上采用两段不同直径的同轴圆柱过渡,大直径段长度占比较高,适合手指捏持或放入简易导向套;小直径段向前收束,末端形成尖锐冲头。两段之间设置台阶,台阶面不仅是视觉上的分界,也可作为轴向限位面:在配套钻模或导向板中使用时,台阶能够控制冲尖伸出长度,避免冲头过度压入薄板,也能减少因敲击角度倾斜造成的尖端崩损。回转体全部围绕同一轴线建立,建模时先绘制半轮廓再旋转生成,能够保证各圆柱面、过渡圆角和锥尖的同轴度。
结构设计的重点在冲尖角度与杆部刚度的平衡。冲尖过尖时,压入痕迹虽小,但接触应力集中,热处理后尖端容易脆裂;冲尖过钝则需要较大敲击力,凹坑直径变大,精细孔位定位不够敏锐。较合理的做法是让尖端保留短锥面,锥面与小圆柱段之间平滑相接,使冲击力沿轴线传递到针尖。大直径杆部提供惯性和抗弯能力,小直径段减少靠近工件处的遮挡,便于操作者在落下冲子前核对十字线。
尺寸边界方面,这类工装需要同时考虑手部操作空间和工件孔边距。粗杆外径不能过大,否则在密集孔位附近会与相邻已加工面、夹具压板或划线工具干涉;细杆直径则应小于常见小孔的钻孔区域,使冲尖能够到达狭窄边线附近。总长需要兼顾敲击行程和存放方式,过短会导致手指靠近锤击路径,过长又容易在敲击时弯曲摆动。台阶位置应靠近前端,让细段只承担导向和对位功能,主要抗冲击载荷由粗段承担。
在实际装配与维护中,冲尖属于易损部位,频繁敲击薄板、型钢或焊接件后会出现圆角、卷边或微小崩口。模型中将端部锥面独立成清晰特征,有利于后续按实测磨损情况修磨;杆身圆柱面保持光滑,不需要复杂槽口,以免造成应力集中。若用于导向套作业,粗杆外圆可按导向孔间隙配合加工,端面与导向套贴合后,冲尖垂直压向工件,减少人工扶正的误差。
从工艺路线看,棒料下料后先车削外圆和台阶,再车出端部锥尖,热处理提高尖端硬度,最后通过外圆磨削保证杆部直线度。三维建模时需关注台阶过渡处的圆角处理,尖角完全直角会在热处理和锤击载荷下产生裂纹源;而圆角过大又会影响轴向贴合。冲尖末端应保留极小实体端点,避免几何模型出现零厚度顶点,便于工程图中标注锥角、杆径和总长。
该结构虽然形态简单,却直接服务于孔加工前的定位工序。它不依赖电源和气源,适合现场维修、单机加工和装配调试;在与钻模、划线平台或V型块配合时,能够把人工划线的位置误差转化为可控的中心凹坑,为后续钻头、铰刀和丝锥建立稳定起始点。
