墙角转角置物货架三维结构设计

　　墙角区域在车间、维修间、工具房和小型仓储空间里往往是最容易被浪费的位置，普通直线型货架沿墙布置后，两面墙交汇处会留下难以利用的三角或方形死角。转角置物货架的设计目标，就是把这部分边界空间转化为可稳定承载的物料存放区，使工具、量具、辅料、备件和周转箱能够按照6S现场管理要求分区摆放，减少地面堆放和通道占用。

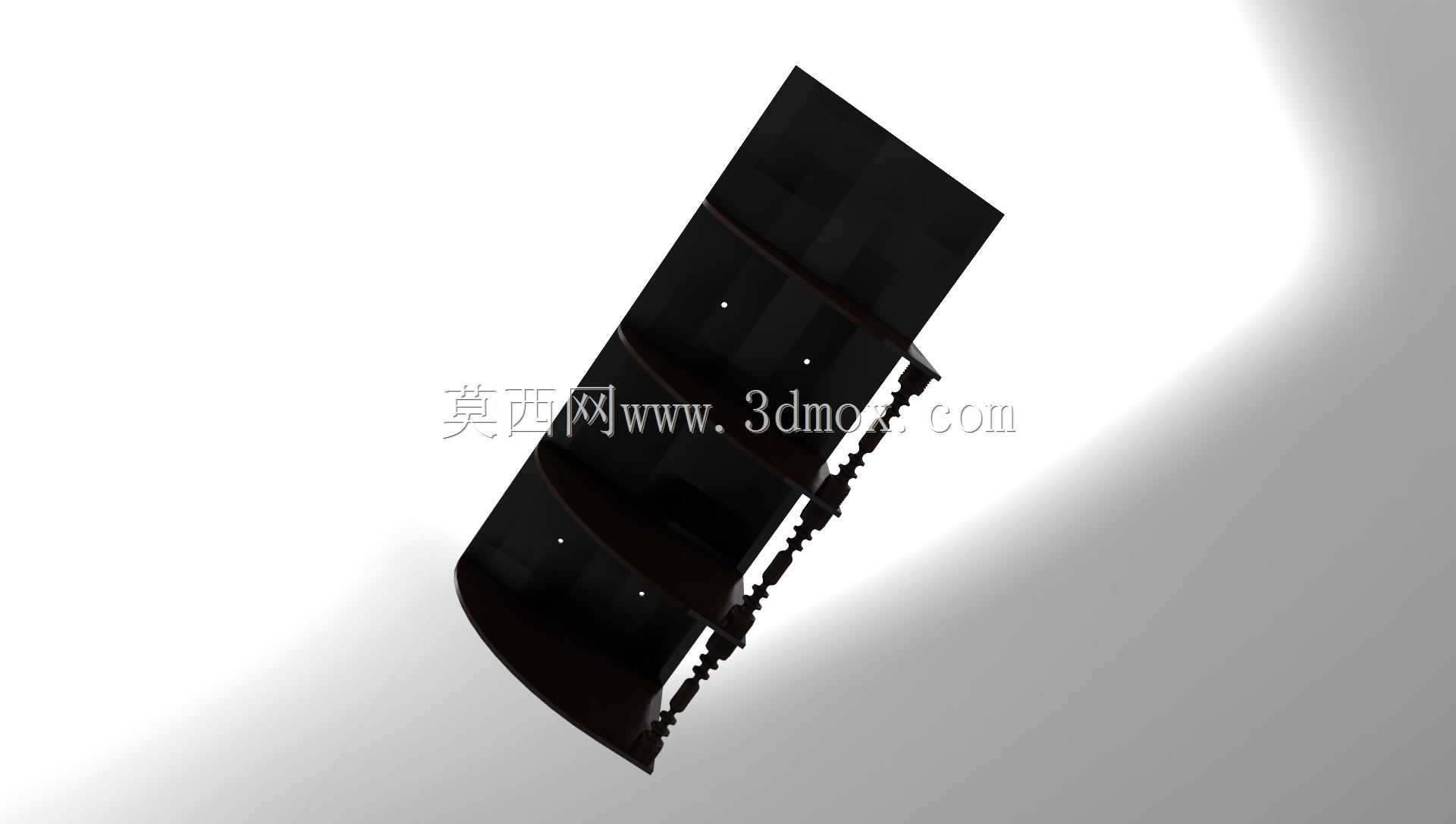

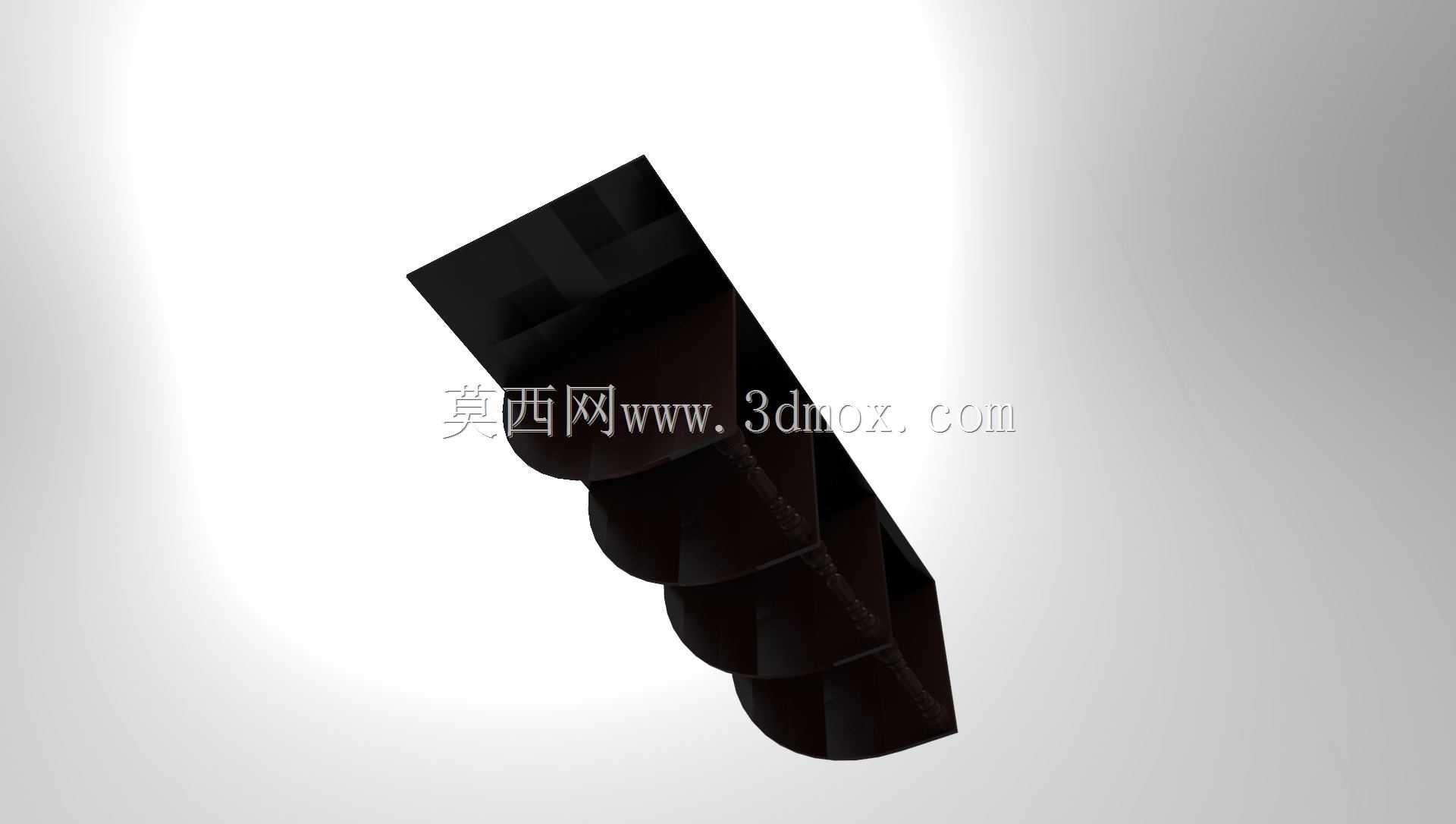

　　从结构布置看，该类货架采用转角成型思路，架体围绕墙角展开，两侧承托段分别贴合相邻墙面，中间通过过渡层板或连续框架连接，形成L形储物轮廓。这样的布局不需要操作人员进入狭窄角落取物，常用物料可放置在靠近通道一侧，低频物料则布置在转角深处。对于工装夹具、切削刀具、检测样板、包装耗材以及小型电子配件等品类，层板高度可按物料箱体尺寸进行划分，避免统一层高造成的垂直空间浪费。

　　建模时需要重点处理转角处的受力连续性。两侧架体并非简单拼接，若立柱、横梁和层板在交汇处断开，载荷会集中在个别连接件上，长期使用后容易出现层板下垂或螺钉松动。较合理的方式是在转角位置设置共用立柱或加强连接梁，使左右两段横梁形成相互约束；层板若采用分片式结构，应在拼缝下方增加补强梁，保证手压、箱体堆放和轻微冲击时不会出现明显翘曲。若用于较重金属件，还应在立柱底部增加可调脚杯或地脚板，通过膨胀螺栓与地面固定，降低满载时的倾覆风险。

　　外形尺寸方面，转角货架的边界不能只看平面投影。架体深度要兼顾人员取放动作和墙脚管线，过深会导致内侧物品难以拿取，过浅则无法容纳标准周转箱；宽度方向应与墙面预留安装余量，尤其在有消防栓、电气开关、气源接头或墙面线槽的位置，层板和立柱不能遮挡操作面。高度设计则需结合场地净高、物品重量以及取放方式，低层适合放置重物和高频物件，中层用于常规作业物料，高层宜存放轻量、低频物品，并应保留与照明、喷淋、风管之间的安全距离。

　　安装边界还涉及地面平整度和墙角垂直度。老旧车间地面可能存在坡度，墙角也未必严格呈90度，若模型完全按理想直角建立，现场装配时会出现背板贴墙困难、地脚悬空等问题。结构设计中可在立柱底部预留调节量，靠墙侧保留少量间隙，并通过长圆孔或可调连接件吸收施工误差。对于需要靠墙稳定的场景，可在上部设置墙面固定件，但固定点应避开砖墙空鼓区和轻质隔墙，确保承载路径可靠。

　　功能上，这类货架不仅承担存储作用，也服务于现场目视化管理。层板边缘可预留标签条位置，用于标明物料名称、规格和最大承载；开口式结构便于快速清点库存，减少翻找时间；若存放油品、化学品或尖锐工件，则需在层板表面增加防漏垫、挡边或分隔件。模型中对横梁接口、立柱孔距、层板折弯边和紧固件位置的表达，能够直接为材料统计、钣金展开、焊接工装和现场安装提供依据。

　　从使用场景看，它既可以布置在机加工车间的刀具缓存区，也可用于装配工位旁的辅料暂存、维修班组的工具收纳，以及实验室、门店后场的零散物料整理。设计时不应追求夸张造型，而应让转角空间的承载、通行、取放和维护关系更加清晰：架体轮廓服从墙面边界，层板间距服从物料尺寸，连接方式服从载荷传递，固定措施服从现场安全。这样形成的三维结构，在评审阶段即可检查干涉、估算容量，并指导后续钣金加工、型材切割与装配施工。
