U型移动式门架起重吊运装置

　　这套U型移动式门架结构，主要面向车间内部短距离、小吨位的临时吊运场景，常见于维修工位、装配工段、仓储库区以及试制车间。相比固定轨道式天车，它不依赖厂房预埋牛腿和顶部承重大梁，也不需要在地面铺设专用运行轨道，设备可以根据作业点变化灵活移位，在没有桥式起重机覆盖的区域，能够承担工件转序、模具拆装、设备检修、重型零部件上下料等工作。门架采用U型单侧开口的布局思路，作业时承载支腿从工件侧向围合，横梁跨距覆盖待吊区域，吊钩沿横梁方向调整位置，既能保证起吊点落在结构受力包络内，又能减少双侧对称门架在靠近设备基础、操作台和料架时的干涉问题。

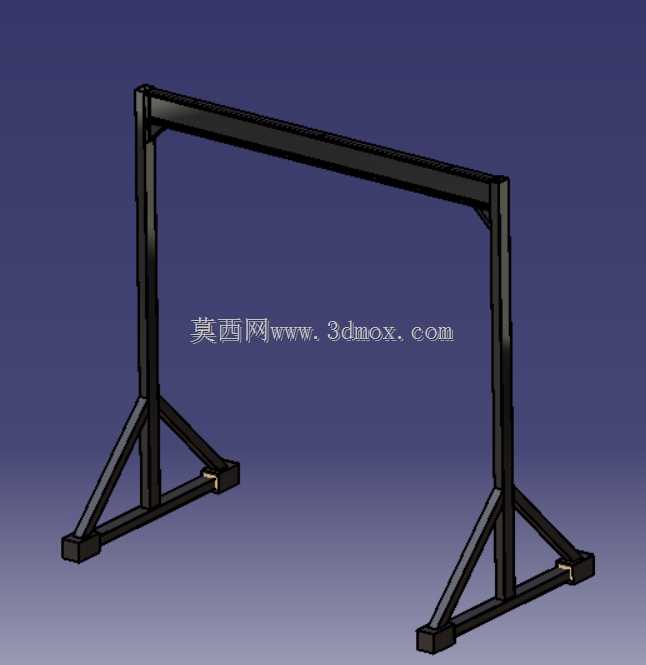

　　从结构组成看，模型主体包含纵向承力主梁、侧向连接支腿、底部支撑端梁以及顶部滑车安装位。主梁承担起吊载荷产生的弯曲力矩，截面沿跨度方向保持连续传力，端部与支腿节点形成刚性框架，避免起吊瞬间门架出现过大张口变形。支腿并非简单竖直立柱，而是通过斜向撑杆与主梁构成三角传力路径，把竖向载荷分解为轴向压力和水平分力，再传递到底部端梁；这种布置在控制自重的同时，能提高框架平面内的抗侧扭刚度。底部端梁沿地面方向延展，用于安装走行轮或支撑脚，两端的支撑块决定整机接地宽度，也是校核倾覆稳定性的关键边界。

　　设计这类门架时，首先要明确额定起重量、最大起升高度、横梁有效跨度和作业半径。主梁长度不能只按工件宽度选取，还要预留吊钩横移余量、索具占用空间以及工件起吊后摆动间隙；支腿高度则需结合被吊设备最高点、吊具最小长度和叉车或转运小车进入高度综合确定。U型开口侧要重点校核偏载工况：当吊钩靠近开口端或工件重心偏离主梁中线时，支腿根部会承受附加弯矩，底部端梁的轮压分布也会不均匀，若接地宽度不足，侧向移动或急停时容易产生倾覆趋势。因此在三维建模阶段，需要把滑车、葫芦、吊索、工件重心和地面支撑点一并装配，按最不利位置检查受力链路，而不是仅观察静止外观。

　　外形与安装边界方面，门架总宽由底部端梁外轮廓控制，总长由主梁沿走行方向的投影决定，最高点通常出现在主梁上翼缘或滑车安装座。设备进入车间前，应核对门洞宽度、通道转弯半径、地面承载能力以及顶部管线净空；就位后，支腿外侧与机床、配电柜、立柱之间要保留人员通行和操作距离，底部走行轮下方不得有电缆槽、地沟或明显坡度。若用于静态分析，模型可以把轮组接触位置简化为约束边界，在主梁中点、跨端和悬臂侧分别施加工况载荷，观察主梁挠度、支腿应力和节点焊缝区域的应力集中。对于需要后续加工出图的场景，还应在撑杆连接处补强节点板，明确螺栓规格、焊接坡口和型材拼接位置，使三维结构不仅具备展示效果，也能服务于方案评审和制造准备。
