壁挂折叠式悬臂起重吊机结构设计

项目分类:起重机 发布时间:2022-05-13 ID:636812
  • 壁挂折叠式悬臂起重吊机结构设计

  这套折叠式悬臂起重结构主要面向车间墙面、设备检修工位、轻型仓储区以及车载拖挂平台的近距离吊运场景,解决固定工位零散小件、工装模具、维修部件的垂直起吊与短距离水平转移需求。区别于落地式立柱吊机占用地面通行空间的布置方式,该结构将主承载框架直接贴合墙面或车载立架安装,依托墙体预埋件或车架竖梁承担倾覆力矩,地面无需额外浇筑基础,在通道狭窄、工位排布紧凑的装配车间里,能够把吊运作业的占地压缩到几乎为零,工人在工位旁即可完成工件的取放,不必绕行至固定航吊覆盖区。

  从实际受力路径来看,整机的载荷传递逻辑非常清晰:吊臂前端承受的吊重先沿伸缩臂梁向后传递至中部回转铰接座,再通过两根斜向支撑杆把拉力与弯矩分解到后方立式框架的上下两个固定点位,形成典型的三角稳定受力体系。斜撑并非简单的装饰杆件,其与竖架、横臂的铰接角度经过取舍,既要保证吊臂全伸状态下悬臂端的挠度控制在可用范围,又要让折叠回收时杆件不与主臂发生运动干涉。竖架采用双立柱加横梁的框式构造,立柱截面为闭口矩形管,抗扭与抗弯能力远优于同等重量的开口型材,上下端的连接块把框体牢牢锁死在安装基准面上,承受起吊瞬间产生的侧向摆动。

  吊臂部分采用嵌套伸缩形式,外层为主承载方箱,内层臂体可沿长度方向抽出,配合端部的吊点滑轮或吊钩座,作业半径能够根据工位距离灵活调整;不需要使用时,内臂完全收回,再通过铰接轴把整根横臂向上翻转贴靠竖架,斜撑随动折叠,整机收合后仅保留墙面附近的窄条轮廓,不会凸出到通行通道内,这也是折叠设计在车载拖挂场景下的核心价值——运输状态下控制外廓尺寸,满足道路通行的宽度与高度边界,作业时再展开形成足够的吊距。

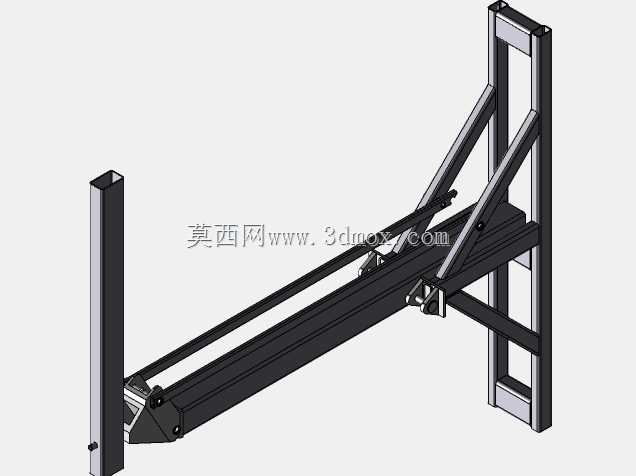

  结构细节上,各铰接点位均配置了带销轴的连接耳板,耳板与主管件采用焊接补强,焊缝集中在弯矩最大的根部区域,建模时可以看到臂根处额外增加的三角筋板,用来分散起吊冲击带来的局部应力。臂体下方布置的横向连杆把两侧框架连成整体,避免吊重偏载时竖架出现开合变形。安装边界方面,现场布置需要重点核对竖架总高与墙面可用高度的匹配,预留出横臂向上翻转的回转空间,横臂展开后的水平长度决定了最远吊点到墙面的距离,选型时要结合工位最大吊运半径确认伸缩行程;竖架背面的固定孔位需对应墙体承重梁或车载主梁,不可直接固定在轻质隔墙之上,收合状态下整机外缘到墙面的厚度尺寸仅为竖架截面宽度,对通道净宽的影响极小。

  在三维建模过程中,这套结构的运动校核重点集中在折叠联动:横臂绕根部铰点翻转时,斜撑两端的铰接点轨迹必须同步,若撑杆长度取值不当,要么展开到位后无法形成锁止支撑,要么收臂过程中撑杆与臂箱发生碰撞。臂体的嵌套配合要留出合理滑动间隙,兼顾伸缩顺畅与悬臂刚性,端部吊点的高度随臂长变化的曲线也需要在布局阶段确认,保证起吊后工件底部越过工位障碍物。整体结构没有复杂的传动组件,以型材焊接与销轴装配为主,加工门槛低、维护点少,非常适合小吨位、间歇性的辅助吊运工况,在机修车间、模具房、户外救援拖车以及小型加工场地都能直接适配,作为大型起重设备覆盖不到的工位补充,完成人工难以搬抬的重型小件转运作业。
