变径锥形钣金筒件结构设计

　　该锥形钣金筒件主要用于管道系统中不同口径段之间的过渡连接，常见于除尘风管、物料输送管路、通风设备进出口、料仓下料段以及小型工艺管线的变径部位。实际设备布置时，上下游接口往往并不处于同一管径：上游可能连接较小直径的风机出口、设备接管或吸尘罩，下游则接入较粗的主管路、集尘管道或料仓入口。若直接采用直角台阶或异径法兰硬接，流道会在截面突变处形成明显涡流，带来压损、噪声、积料和磨损问题。锥形筒通过连续变化的内壁轮廓，使气流或散料在较短距离内平顺扩径或缩径，从而降低局部阻力，也减少粉料在台阶处滞留的风险。

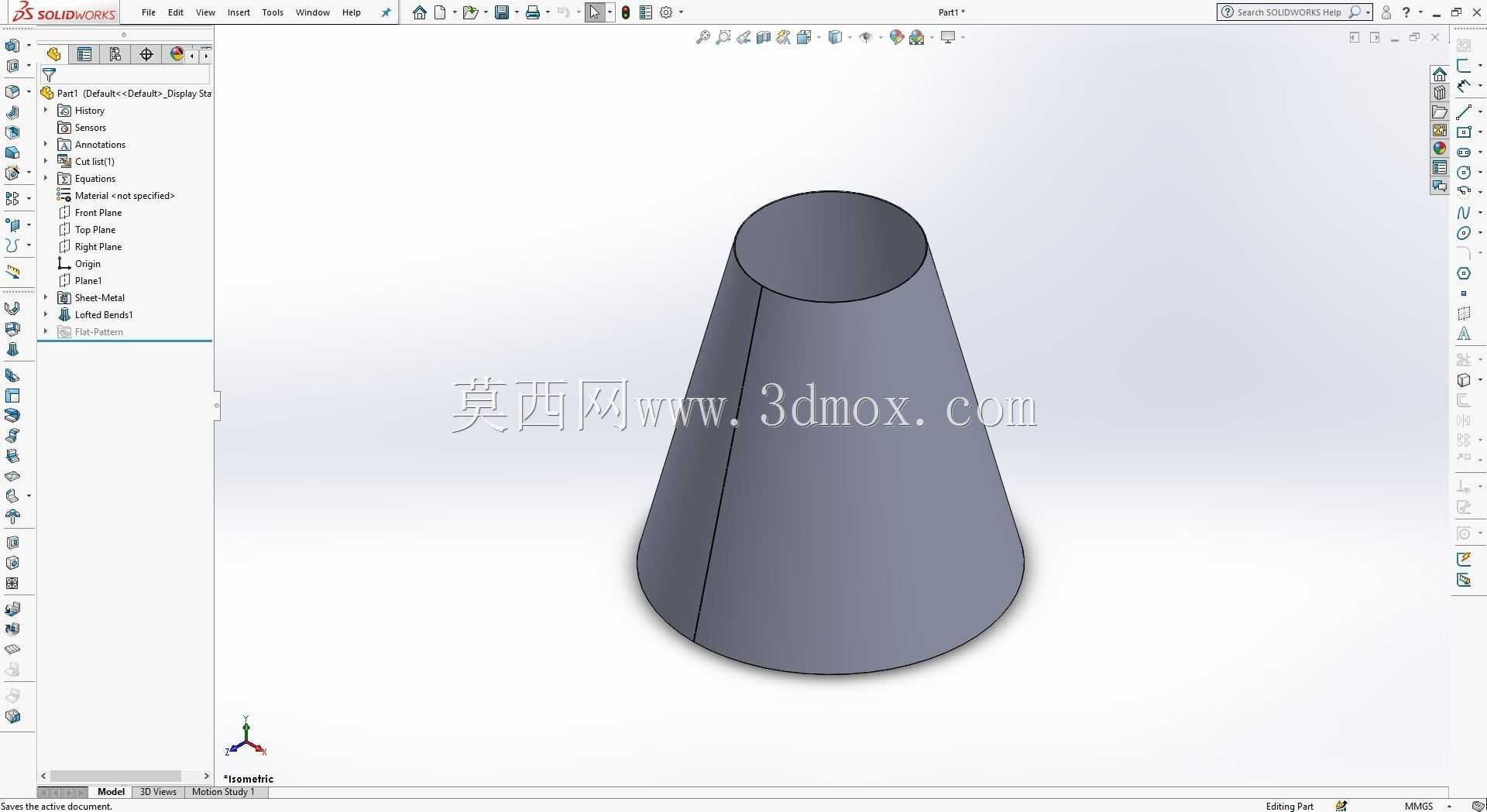

　　从结构形式看，零件为薄壁回转锥筒，两端均为圆形开口，上端直径较小，下端直径较大，母线沿轴向呈直线变化。锥壁上保留有一条纵向接缝，对应钣金加工中的卷制拼焊位置。该接缝不是随意设置的装饰线，而是平板下料后卷圆、合缝、焊接或咬口的工艺边界。设计时需要沿这条母线考虑板厚处理、搭接余量、焊接坡口或咬边宽度；若采用激光切割后折弯卷制，展开件通常近似为扇形板料，卷制后两侧边对齐形成锥筒。

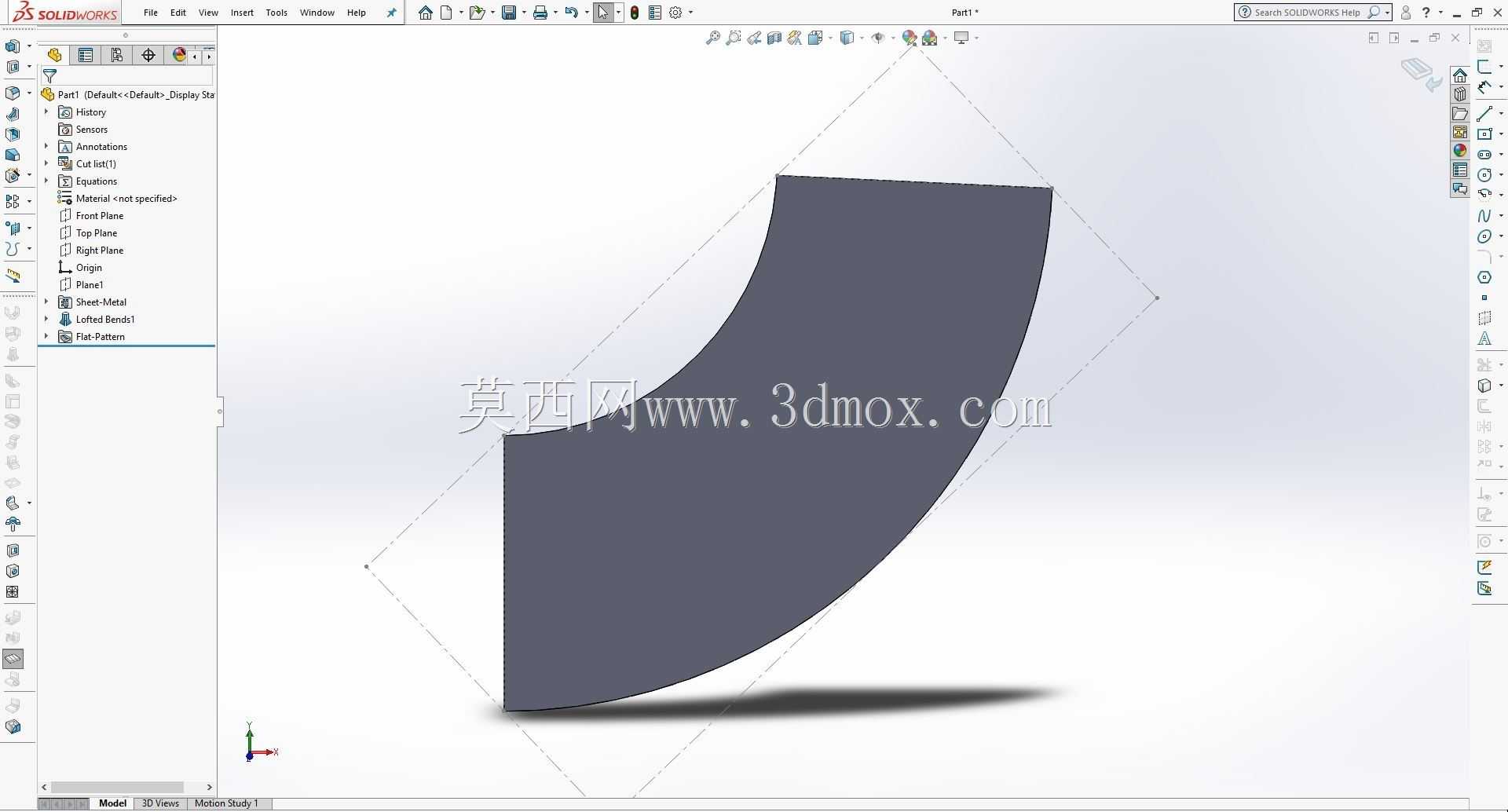

　　建模思路应优先服务于钣金制造，而不是仅建立一个实心圆锥外观。较合理的方式是先确定两端口径、轴向高度和壁厚，再通过旋转薄壁或放样方式生成锥面，随后沿母线切开一道缝，使其具备钣金展开条件。锥筒属于可展曲面，理论上能够展开为平面扇环，因此在三维软件中应保证曲面连续、壁厚均匀、切口边界清晰。若直接用实体抽壳而不处理接缝，后续生成工程图或展开下料尺寸时容易出现无法展开、展开长度异常或折弯系数无法赋值的问题。

　　尺寸边界方面，需要重点控制三个部分：小端外径或内径、大端外径或内径、两端面之间的垂直高度。对于通风管道，通常按内径控制流通面积，法兰或抱箍连接时则要核对外径；对于有密封要求的设备接口，名义尺寸应与配套法兰、卡箍或焊接管段一致。锥筒高度决定锥角大小，也直接影响流道过渡是否平缓。高度过小，锥面接近突然扩径，气流分离明显；高度过大，虽然过渡平顺，但占用空间增加，板料用量和制造成本也上升。工程布置中常根据安装空间、允许压降和接口位置折中确定锥长。

　　安装边界上，小端和大端均可根据现场条件采用焊接、法兰连接、抱箍紧固或插入式搭接。若两端焊接到管道，端部应留出足够直边，避免焊缝落在锥面曲线变化过快的位置；若配法兰，则端面与锥筒轴线的垂直度需要控制，否则法兰螺栓孔会出现错位，密封面也可能受压不均。对于粉尘输送或含颗粒物料工况，锥筒内壁应尽量减少突出焊缝和台阶，拼焊位置可打磨平顺，以降低物料挂壁和冲刷磨损。通风系统中，锥筒还常与减振接头、调节阀、检修口或风机蜗壳出口配合，因此外形尺寸不能只看本体，还需预留螺栓操作空间、保温层厚度以及管道支吊架位置。

　　功能特性上，这种零件结构简单，但对尺寸一致性和板厚处理较敏感。薄板件卷制后容易出现端口椭圆、母线扭曲、合缝错边等问题，三维设计时应明确端口校圆要求和接缝位置。板厚较薄时可采用连续焊、点焊或咬口连接；板厚较大或用于压力管路时，则需按焊接构件处理坡口和焊缝强度。若用于散料下料，锥筒内壁角度还应结合物料安息角校核，避免物料在变径段架桥。虽然该模型表现为规则圆锥筒，但在真实项目中，它往往是管路与设备之间的关键过渡件，其口径、锥角、接缝、端部连接方式和安装方向都会影响系统运行效果。
