工业用双槽铝合金导轨型材三维设计

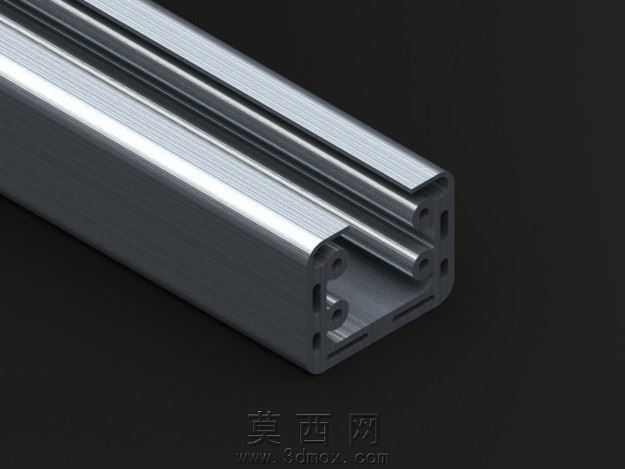

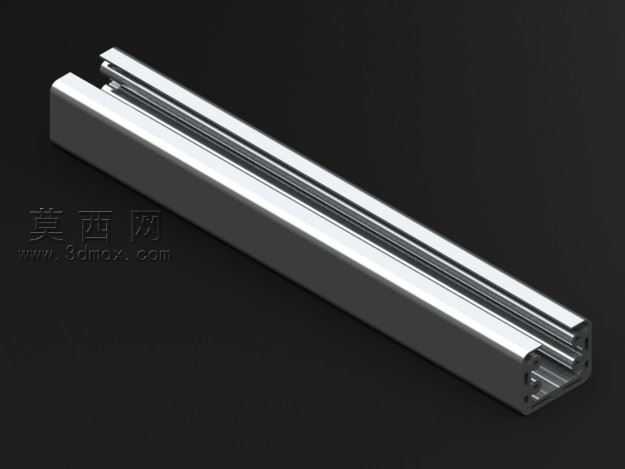

本作品为工业场景常用的双槽铝合金导轨型材三维建模成果，建模阶段首先基于工业铝型材的通用设计规范，确定型材的外轮廓尺寸、槽口规格、壁厚参数，采用参数化建模方式搭建基础实体，先绘制型材端面的二维截面草图，精准勾勒出外框的直角过渡结构、两侧对称的导向槽轮廓、内部的加强筋布局，确保截面各部分尺寸符合行业通用的安装适配标准，草图完全约束后通过拉伸命令生成指定长度的型材基体。建模过程中对槽口的倒角、端面的锐边进行了细节处理，还原实际生产中铝型材的去毛刺工艺特征，避免模型出现不符合加工逻辑的尖锐结构。材质设置阶段选用6061铝合金材质参数，调整金属基底的反射率、粗糙度数值，模拟阳极氧化处理后的哑光银白金属质感，同时为槽内的导向接触面设置略高的反光度，区分加工面与非加工面的视觉差异。渲染阶段采用深色纯色背景突出型材主体，布置三点式布光，主光源从侧上方照射，凸显型材的长度方向延伸感与槽口的立体结构，辅光源补亮暗部避免细节死黑，轮廓光勾勒型材边缘强化金属质感，最终渲染效果清晰展现型材的整体形态、截面结构与表面质感。该型材的双槽结构可适配标准滑块、紧固件，能够直接用于自动化设备机架、线性导向机构、工作台框架的搭建，模型的尺寸精度符合实际加工要求，可直接用于装配验证、方案演示等场景，结构设计兼顾了轻量化与结构强度，内部加强筋的布局在控制型材重量的同时保证了纵向的抗弯折性能，槽口的尺寸公差预留合理，能够满足常规工业装配的精度需求。
