标准款铝型材挤压散热片三维结构设计

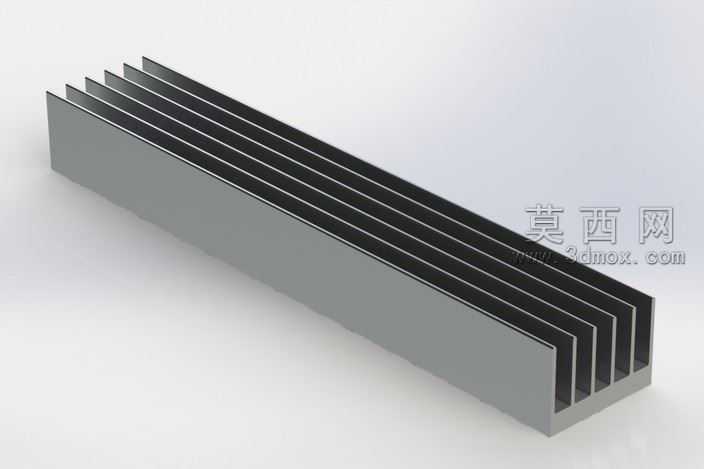

本模型为标准HeatsinkUSA 181.3规格的挤压铝型材散热器，建模阶段严格遵循工业铝型材挤压成型的工艺特性，以等截面拉伸逻辑为核心搭建基础特征，首先绘制散热器的端面截面草图，精准定位基板厚度与每一片鳍片的间距、厚度、高度参数，确保截面轮廓完全匹配181.3系列铝型材的挤压成型公差要求，避免出现挤压工艺无法实现的锐角、壁厚突变等不合理结构。完成截面草图后通过拉伸特征生成10英寸长度的基础型材本体，所有鳍片与基板为一体化实体结构，还原铝型材挤压工艺一体成型的结构特性，不存在拼接、装配的额外特征，完全匹配工业量产铝型材散热器的真实结构逻辑。材质设定上选用6063铝合金作为基础材质，该材质是挤压铝型材散热器的常用原料，具备优秀的导热性能与挤压成型性能，渲染阶段为模型赋予哑光银灰色的铝合金表面质感，还原阳极氧化处理后的铝型材表面细腻的金属光泽，同时通过环境光影的调整，清晰呈现鳍片之间的平行间隙结构，突出多鳍片平行排布的散热结构特征。结构设计上，底部为平整的实心基板，用于与发热元器件表面贴合实现热传导，基板上方垂直排布多片平行等距的薄型鳍片，鳍片之间形成规整的平行通风水槽，空气可顺着鳍片延伸方向顺畅流通，带走鳍片传导的热量，建模过程中对鳍片的边缘做了微小的圆角处理，既符合铝型材挤压工艺的脱模要求，也避免锐边结构带来的应力集中问题，同时保证每一片鳍片的壁厚均匀一致，确保挤压生产时材料流速均匀，不会出现型材变形、鳍片弯折的工艺缺陷。设计思路围绕标准化工业散热器的量产适配性展开，严格沿用成熟的181.3铝型材截面参数，仅将型材长度裁切为10英寸的常用规格，可直接适配多数中小功率电子设备、工控模块的散热需求，模型的所有尺寸参数均参考工业铝型材的通用公差标准设定，既可以作为散热结构设计的参考模型，也可用于铝型材挤压模具设计的校验参考，渲染输出的效果图清晰展现了型材的立体结构与表面质感，能够直观呈现该款散热器的外观形态与结构特征。
