露天海岸采矿设备支撑机架结构

　　这套支撑结构面向露天海岸矿场的选矿与物料处理工位，核心作用是承托破碎、筛分或给料类采矿设备的主机箱体，把作业过程中产生的冲击载荷、设备自重和物料偏载稳定传递到下部基础。海岸露天矿区常年伴随高盐雾、强阵风、地面沉降不均以及连续重载启停的工况，支撑件不能按普通室内轻型机架处理，建模时需要把受力路径、安装余量和后期维护空间一起纳入结构考量。

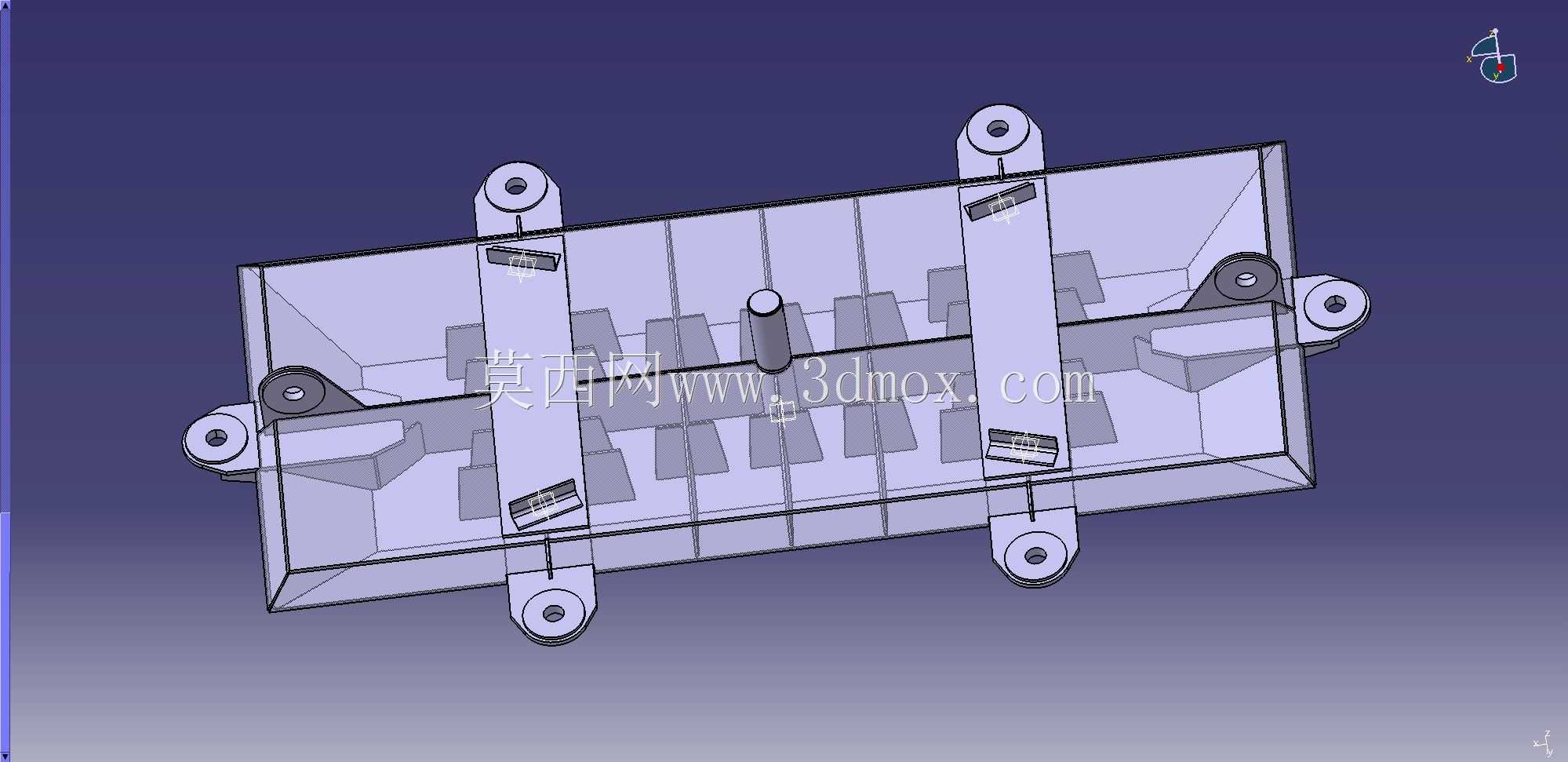

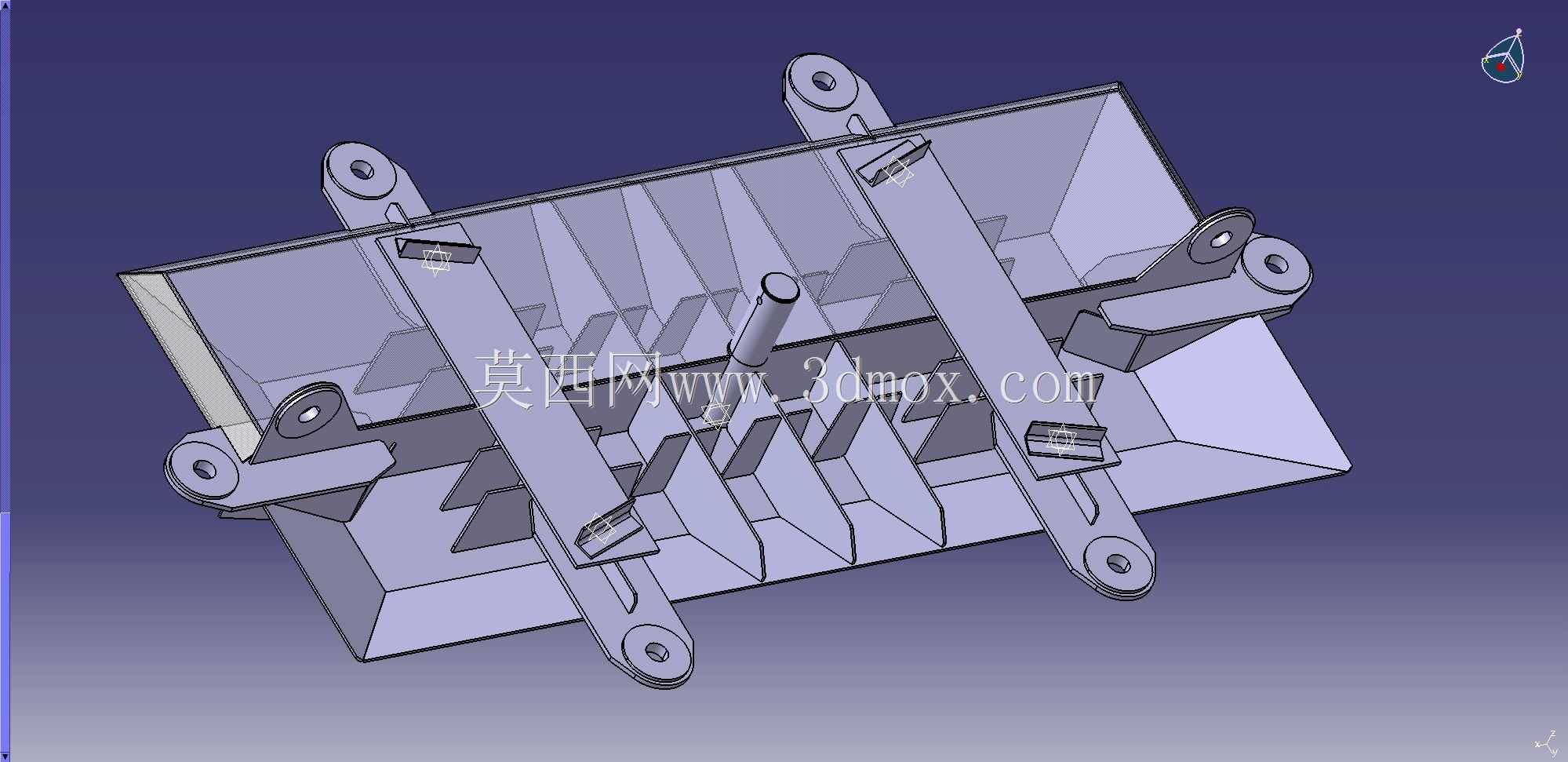

　　从三维结构看，主体采用长槽形承托框架，内部布置多道斜向加强隔板，隔板沿物料流动和载荷集中方向交错排布，避免箱体在受料冲击时出现局部板面屈曲。框架两侧伸出带孔耳板和纵向连接臂，端部预留圆形铰接与螺栓固定位，既可以与主机壳体侧壁形成多点约束，也方便支撑段在现场与基础梁、铰接座或相邻输送段对接。外露耳板的孔位并非简单装饰特征，建模时需保证同轴度、孔边距和板厚方向的有效承压面积，否则现场穿装销轴或高强度螺栓时容易出现错位、别劲。

　　设计思路上，该支撑不是孤立零件，而是采矿设备与基础之间的过渡承载单元。槽体内部的折板和肋板把上方设备传来的集中力分散到两侧主梁，再通过端部支座向下释放；斜肋方向兼顾纵向制动载荷和横向风载，使框架在设备启动、料堆偏载、铲装冲击等瞬时工况下保持刚性。对于海岸场地，盐雾会加速焊缝和板边腐蚀，因此结构中尽量减少封闭积液腔，外露连接面需要留出防腐涂装和后期复检的操作空间；耳板、销轴孔等易磨损位置在工程实施中可通过加厚、衬套或可更换垫板来延长维护周期。

　　外形边界方面，模型呈现为长宽比较大的槽式支撑总成，顶部开口与设备箱体或料流通道对应，两侧支撑臂向外延展并形成安装点位。布置时不能只核对主体外包络，还要关注耳板外伸长度、销轴孔中心高、底部支撑面标高以及斜肋与设备壳体之间的净距。若现场接入给料机、带式输送机或筛分设备，应保证支撑中心线与物料流向一致，端部铰接孔要预留拆装销轴的侧向空间，底部法兰或垫板则需与土建基础预埋件、钢梁顶面位置匹配。

　　在结构建模过程中，板件厚度、焊缝搭接关系和孔位层级需要清晰表达。肋板与侧板相交处应避免几何干涉，折弯或焊接边要留出实际加工可达性；连接臂上的孔系建议按统一基准标注，减少多段拼装时累计误差。对于承受振动的工位，支撑刚度并非越高越合理，还要结合主机隔振要求判断是否采用刚性固结或铰接缓冲；若支撑直接落在混凝土基础上，底板尺寸、锚栓分布和二次灌浆层厚度都会影响最终稳定性。

　　该结构适用于海边露天选矿生产线、砂石骨料处理、矿料转载给料以及类似重载槽式设备的承载场景。工程应用中，可把它作为设备主机下部支撑模块，与破碎、筛分、输送或排料装置组合布置；在三维选型阶段，重点核对主机安装孔、支撑跨距、基础标高、检修通道和物料落差，才能保证模型从结构设计顺利转化到现场装配。
