三轴低平板重载运输半挂拖车结构

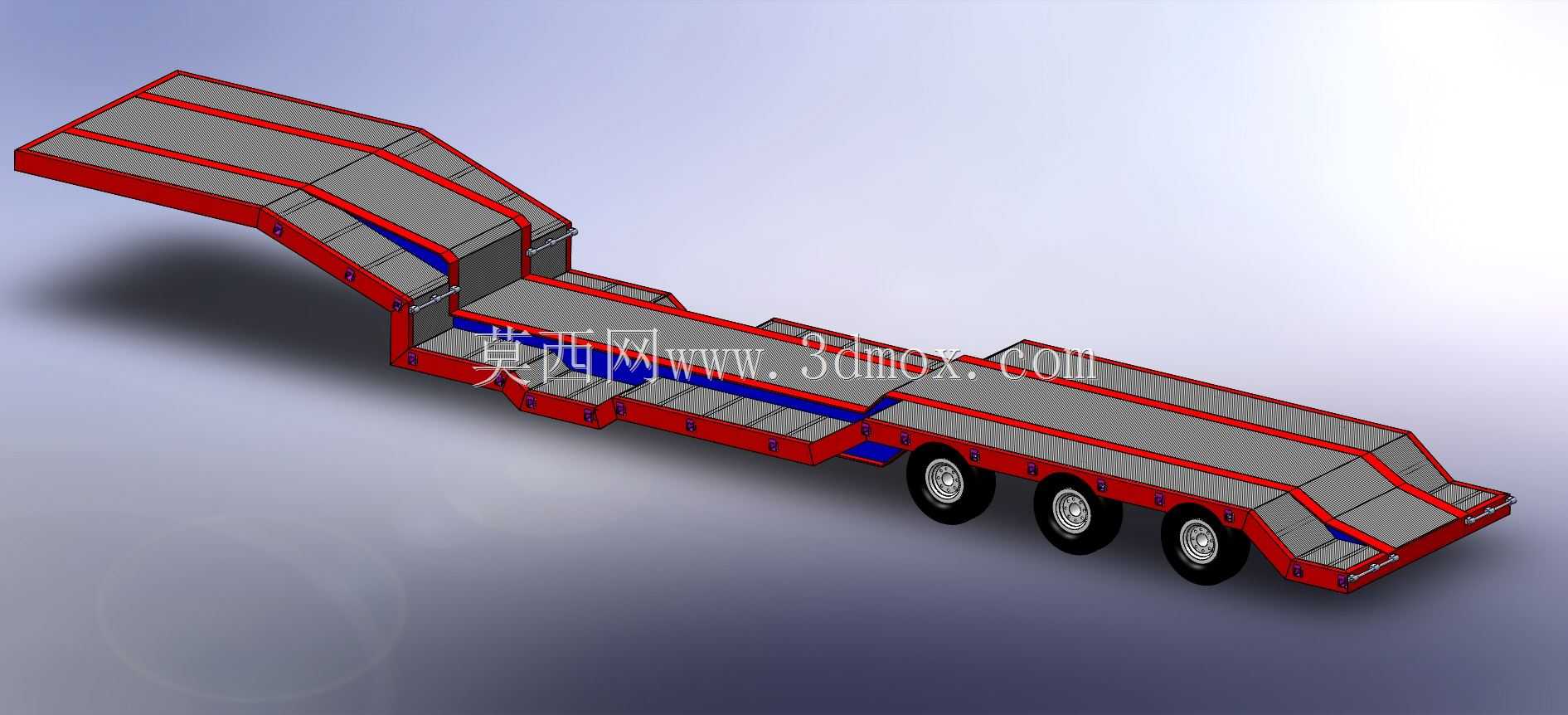

　　该三维结构呈现的是一台面向重型工程机械转运场景的低平板三轴半挂拖车，整体采用前后抬升、中部下沉的阶梯式承载平台布局，这类构型在大件物流、工地转场、设备租赁与矿山外协运输中使用频率很高。中部凹区把主承载面高度压到较低位置，能够直接降低被运输设备的整机重心，像挖掘机、装载机、压路机、摊铺机这类自带行走机构的工程车辆，开上平台后整机高度更容易满足道路通行限界，同时高速行驶时的侧倾稳定性也比普通平直货台挂车更有优势。

　　从承载逻辑看，台面主体由纵向主梁、横向支撑梁和防滑铺板组成。纵梁沿整车长度方向贯通，承担牵引、制动和重载弯曲工况；横梁按间距布置，把轮式设备的局部轮压分散到两侧主梁，避免铺板出现单点凹陷。模型中红色框架对应主受力焊接结构，灰色区域代表行驶铺装面，蓝色局部区域可理解为低位加强段或结构分界。实际设计时，主梁腹板高度、翼缘板厚度和横梁间距都要按额定载荷、轴荷分配以及集中载荷工况校核，尤其在挖掘机履带停放位置，需要额外加密横梁或增设垫板，防止履带边缘对台面形成线状高压。

　　后部三轴行走总成是该拖车的关键承载单元。三轴并列布置能够把总重量分散到多个轮胎接地面积上，降低单轴载荷，适应短距离工地道路和普通公路转运。车轴上方的悬挂区域需要与车架纵梁形成可靠连接，钢板弹簧或空气悬挂的安装座在模型中通常表现为轮轴附近的加强支架。对于低平板挂车而言，轮位上方平台不能与轮胎跳动空间发生干涉，因此车架在轴组区域往往保留抬升过渡段，同时在侧面设置封板或防护结构，减少行驶过程中泥水、碎石对制动气路和轮辋的影响。

　　前后端坡道结构体现了设备自装卸的功能思路。前端靠近牵引连接区采用上扬过渡，后端则形成较长的爬梯导向面，使工程机械能够以较小角度自行驶入或驶出。爬梯角度不能只按外观确定，需要结合被运设备的接近角、离去角和最小离地间隙校核；坡度过大时，小型挖掘机动臂下方或装载机铲斗位置容易触地，坡度过缓则会增加整车长度和尾部悬伸。模型中尾部两侧的斜边梁兼具导向和防护作用，设备登车时可限制履带或轮胎偏离台面，运输时也能作为边缘挡护。

　　牵引连接部分位于前抬升段下方，实际车辆会通过牵引销与牵引车鞍座连接。该区域的载荷路径与普通货台不同，垂直载荷、起步牵引力、紧急制动反力和转向侧向力都会集中在牵引销附近，因此前段主梁需要形成闭合或大截面加强结构。建模时应重点关注牵引销安装板、腹板加强肋、横梁连接位置以及气路、电路安装空间，不能只把前平台做成简单壳体。

　　外形边界方面，这类低平板拖车的长度主要由中部凹台长度、尾部爬梯长度和前端牵引区长度共同决定；宽度则要满足常见工程车辆轮距或履带宽度，同时符合道路运输宽度限制。台面最低高度受轮胎半径、悬挂跳动量和主梁截面限制，过低会削弱纵梁强度并影响通过性，过高又失去低重心优势。结构设计需要在平台高度、离地间隙、爬梯角度、轴荷分配之间取得平衡。

　　从三维建模角度看，该作品适合用于挂车方案展示、承载结构讲解和运输姿态校核。建模过程中可将车架主梁、横梁、铺板、轮轴、轮胎、爬梯和侧防护分组件管理，便于后续替换轴数、调整平台长度或改型为两轴、四轴版本。对于设备选型人员，该结构能够直观判断工程机械上下车路径、停放位置以及绑扎点布置；对于结构设计人员，则可进一步在主梁焊缝、轴座加强、爬梯铰链和台面防滑形式上展开详细设计。
