多辐条轻量化铝合金汽车轮毂结构

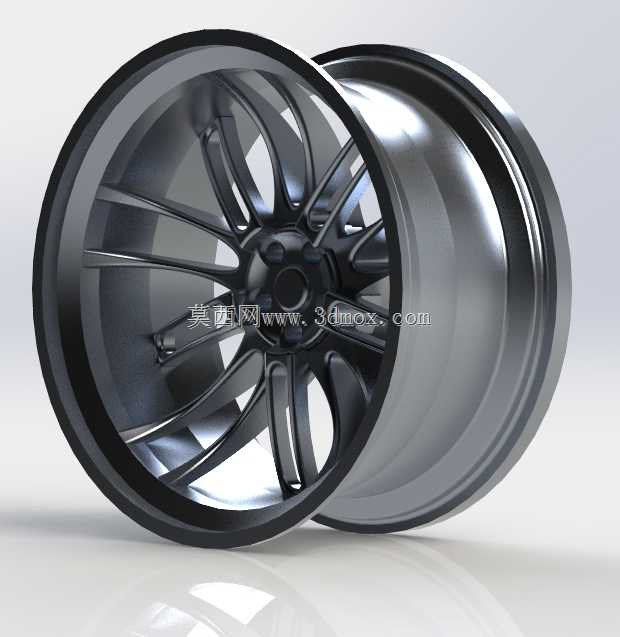

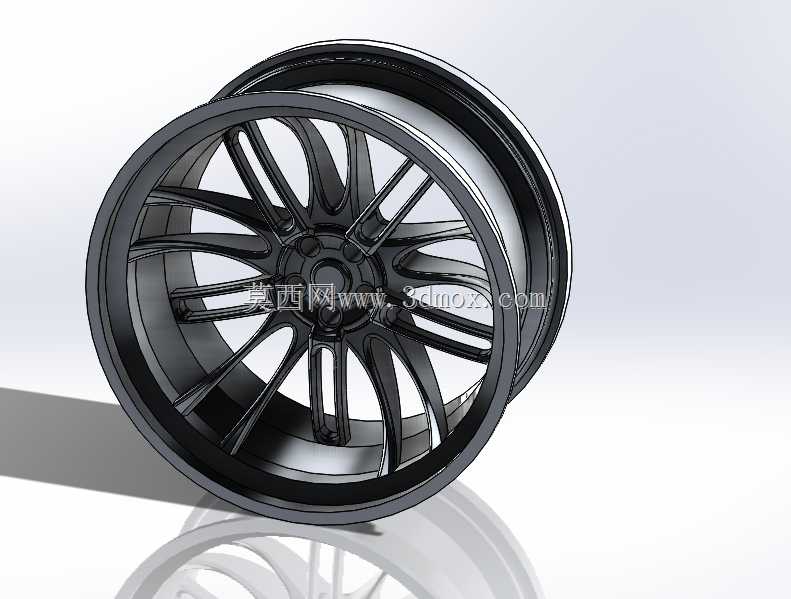

　　该轮毂结构面向乘用车改装与整车底盘配套场景，主要承担轮胎支承、制动力矩传递、转向载荷导向以及行驶冲击缓冲等功能。轮辋部分采用深槽式轮廓，外缘设置连续翻边，用于约束轮胎胎圈，保证充气后轮胎与轮辋之间形成可靠密封；轮辋槽底保留装配让位空间，使轮胎在拆装时能够沿周向偏移，降低胎唇越过轮缘的阻力。轮辐采用分叉式多辐布局，由中心安装座向外呈放射状展开，每根主辐条在靠近轮辋一侧拆分为两支承脚，既增加了轮辋周向连接点数量，也使制动热量能够沿多条路径向外散发。

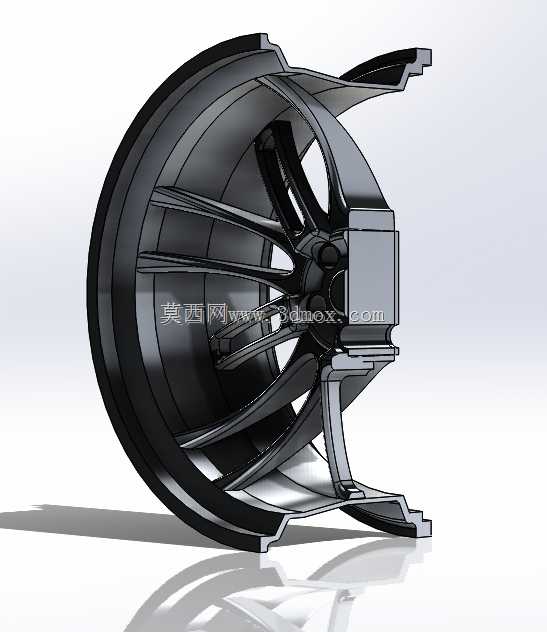

　　从受力路径看，轮胎接地载荷先经轮辋筒壁传递至轮辐外端，再沿辐条截面汇聚到中心轮毂盘，最后通过螺栓孔分布圆传递至转向节或后桥法兰。中心区域设置大直径安装面，螺栓孔沿节圆均布，孔位周边保留足够凸台厚度，以承受预紧力产生的局部压应力；中心孔与车轴轴头形成定位配合，装配时可先以中心孔承担径向对中，再按对角顺序拧紧螺栓，避免轮盘单侧贴合造成跳动。辐条与轮辋交接处采用圆滑过渡，减少应力集中；辐条背面可根据重量目标设置减薄区，但在螺栓孔周围、辐条根部和轮缘承载区保留连续实体，防止冲击工况下出现裂纹。

　　外形与安装边界需要同时兼顾轮胎、制动系统和悬架空间。轮辋宽度决定轮胎可适配的断面宽度范围，轮缘直径决定轮胎公称尺寸，偏距则影响轮距变化和轮胎与翼子板、减振器、卡钳之间的间隙。建模时应将轮辐内侧曲面与制动盘、卡钳外包络进行干涉检查，尤其在大尺寸制动套件匹配时，需确认辐条空腔能够容纳卡钳，并保留散热气流通道。轮辋外侧表面承担外观作用，辐条型面采用扭转和宽窄变化设计，使光线在黑色涂层表面形成连续高光；工程上不能只追求视觉纤细，辐条最小壁厚、脱模斜度和刀具可达性都要满足铸造或锻造后加工要求。

　　铝合金材料在该类零件中具有密度低、导热快和耐腐蚀较好的特点，适合降低非簧载质量。轮辋筒壁厚度沿轴向并非完全一致，胎圈座区域需要较高刚度以维持密封，槽底可适度减薄；轮缘受路沿冲击和轮胎侧向力作用，截面高度和圆角需重点校核。通风孔道随辐条间隙自然形成，车辆行驶时气流可穿过轮面，带走制动盘和轴承周边热量，降低热衰退风险。

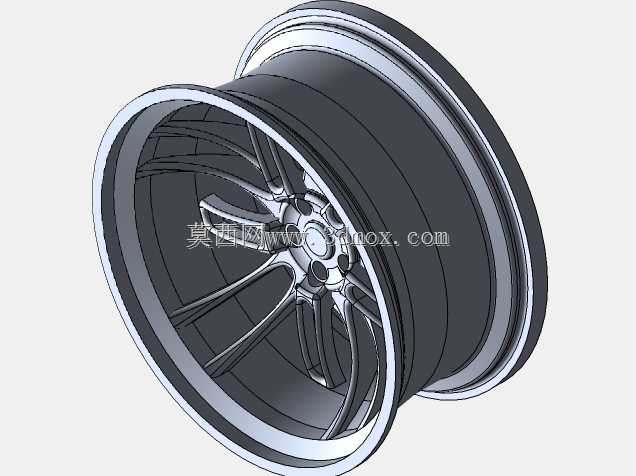

　　在三维结构设计中，可先建立轮胎断面、轮辋标准轮廓和螺栓分布圆，再以中心安装面为基准构建轮辐骨架。多辐条造型适合用对称阵列控制周向节奏，但分叉位置、辐条宽度和背部加强筋应结合弯曲刚度与模态结果调整。装配验证时不仅要看静止状态，还要考虑悬架跳动、转向极限角和轮胎变形后的包络，避免满载转弯时轮胎与轮罩或悬架杆件摩擦。该结构兼顾承载、散热、装配和外观表达，可用于乘用车轮毂方案展示、改装件选型校核以及底盘零部件教学分析。
